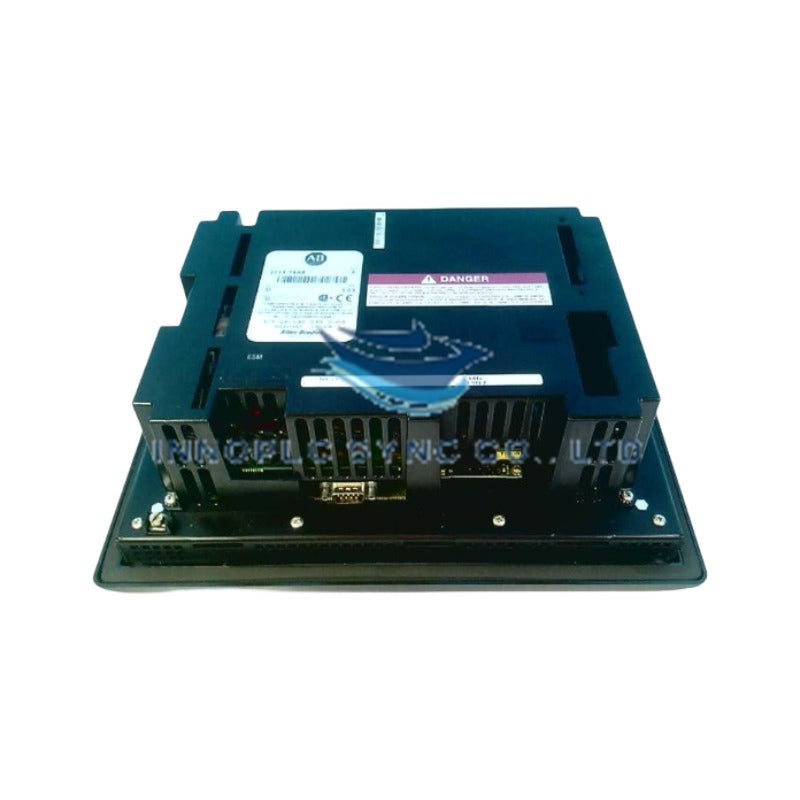

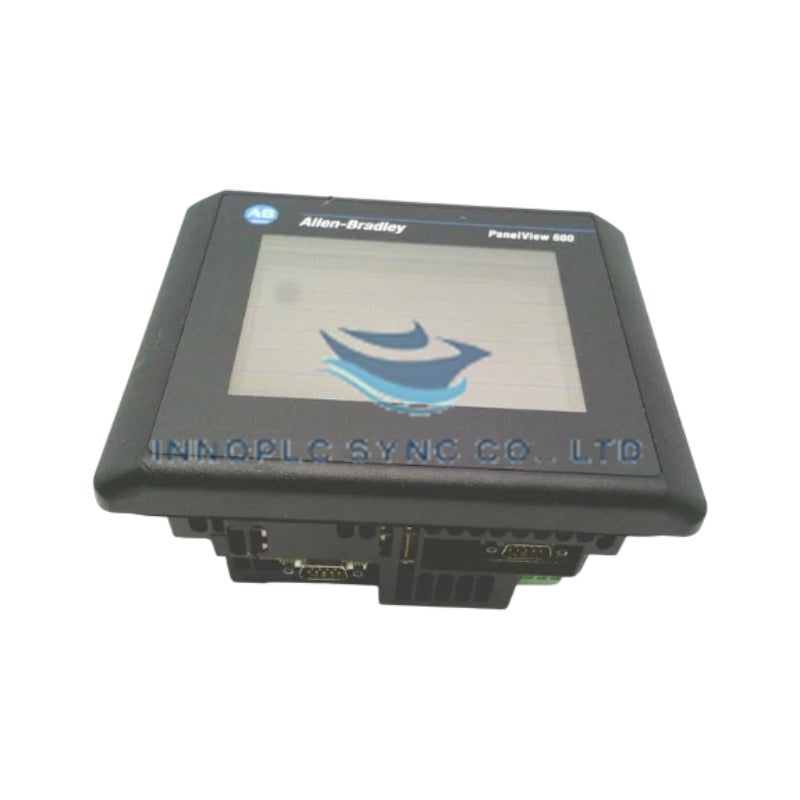

Terminaux à écran tactile PanelView 550 Allen-Bradley 2711-T5A1L1
Configuré pour la communication d’E/S déportées et la surveillance des systèmes dans les réseaux d’automatisation PanelView, l’Allen-Bradley 2711-T5A1L1 (terminal opérateur à écran tactile 2711-T5A1L1) assure une exécution physique/électrique directe.
Décomposition du suffixe et matrice des modèles
- 2711 : série de terminaux opérateur PanelView 500/550
- T : type d’entrée à écran tactile
- 5 : format d’affichage monochrome de 5,5 pouces
- A : interface de communication Allen-Bradley pour E/S déportées
- 1 : tension d’alimentation d’entrée CA/CC (précisément 24 VCC pour ce sous-modèle)
- L1 : identifiant de série et de configuration du firmware
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2711-T5A1L1 |
| Marque | Allen-Bradley |
| Origine | États-Unis / sites de fabrication agréés |
| Poids | 3,00 lb (1,36 kg) |
| Dimensions | Profil physique standard PanelView 550 |
| Température de fonctionnement | 0 °C à 55 °C (32 °F à 131 °F) |
| Consommation électrique | 18 W (0,75 A maximum à 24 VCC) |
| Taille et type d’affichage | Écran LCD monochrome de 5,5 pouces, mode bleu |
| Résolution de l’écran | 256 x 128 pixels |
| Mémoire d’application | 170 Ko de mémoire d’exécution (extensible par carte flash) |
| Plage de tension d’entrée | 18-32 VCC |
| Indice de protection du boîtier | NEMA type 12/13 et 4X (utilisation en intérieur) |
| Ports de communication | Port d’E/S déportées (RIO) et port d’imprimante RS-232 |
Architecture technique du contrôle industriel et des variateurs
Conçu pour les environnements industriels déterministes, cet appareil intègre des licences de vitesse de communication sur bus de fond de panier et prend en charge les réseaux déterministes Profinet / EtherNet/IP grâce à ses options d’extension périphérique. La mise à l’échelle de la densité d’E/S et la compatibilité avec le firmware flash permettent une intégration transparente dans les architectures d’automates Allen-Bradley existantes. Le terminal exécute les commandes de l’opérateur et transfère les données d’exécution sur des réseaux de contrôle à haut débit avec une latence de communication minimale.
Foire aux questions (FAQ)
Q : Le terminal 2711-T5A1L1 prend-il en charge le remplacement à chaud sur le réseau d’E/S déportées ?
R : Non. L’alimentation doit être complètement isolée et déconnectée avant le remplacement ou la maintenance du terminal afin d’éviter la corruption du bus de fond de panier et les dommages dus aux tensions transitoires sur l’émetteur-récepteur de communication.
Q : Quelle est la consommation maximale de courant du fond de panier et la limite de charge sur l’entrée d’alimentation 24 VCC ?
R : Le terminal fonctionne dans une plage de tension d’entrée de 18-32 VCC, avec une consommation électrique maximale de 18 W (0,75 A). Les alimentations externes doivent être correctement dimensionnées pour tenir compte du courant d’appel lors de la mise sous tension initiale.
Q : La mémoire d’exécution de l’application peut-elle être étendue au-delà de la capacité d’origine ?
R : La mémoire interne d’exécution de l’application est fixe et limitée à 170 Ko, mais la capacité de stockage peut être augmentée au moyen d’une carte mémoire flash compatible insérée dans le logement arrière prévu à cet effet.
Consignes d’installation sur site
- Veillez à ce que les découpes du panneau respectent les tolérances dimensionnelles précises requises pour le boîtier PanelView 550 afin de préserver l’étanchéité environnementale NEMA type 12/13 et 4X.
- Prévoyez un dégagement suffisant autour du châssis arrière et des grilles de ventilation pour éviter l’accumulation de chaleur, en maintenant strictement la température ambiante de fonctionnement entre 0 °C et 55 °C.
- Raccordez l’alimentation 24 VCC au bornier prévu à cet effet, en veillant à respecter la polarité et en vérifiant que la tension d’entrée ne dépasse pas le seuil de 18-32 VCC.
- Raccordez le blindage du câble de communication des E/S déportées à la borne de mise à la terre prévue à cet effet afin de supprimer les interférences électromagnétiques (EMI) et d’assurer une propagation stable du signal réseau.
