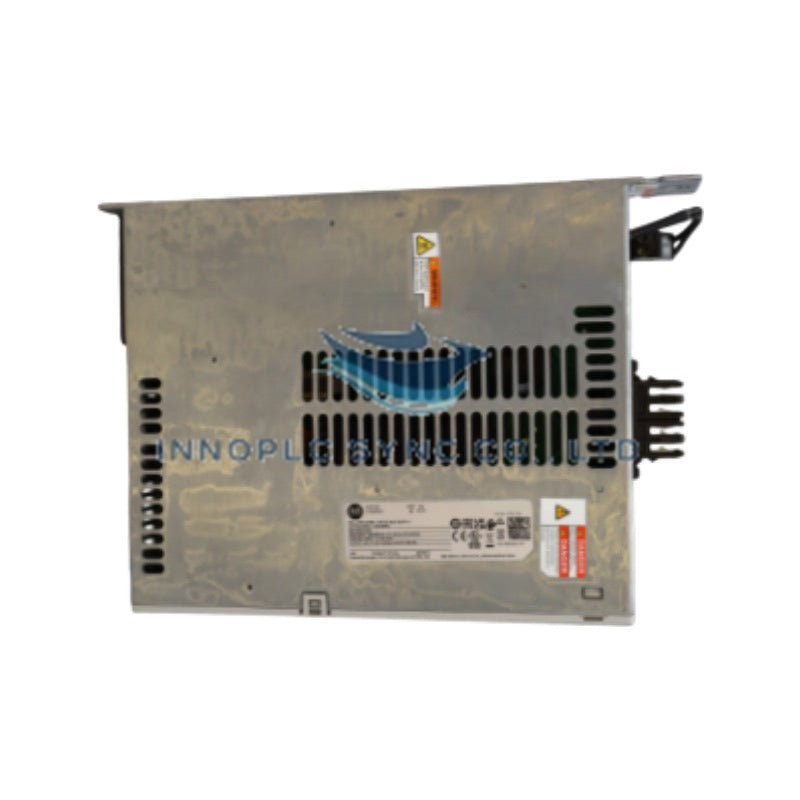

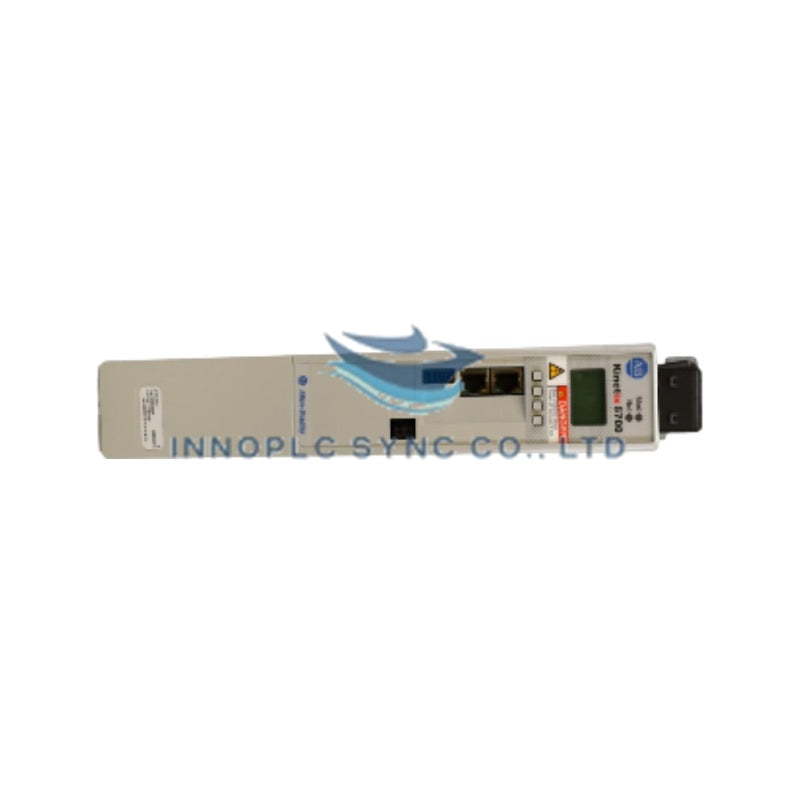

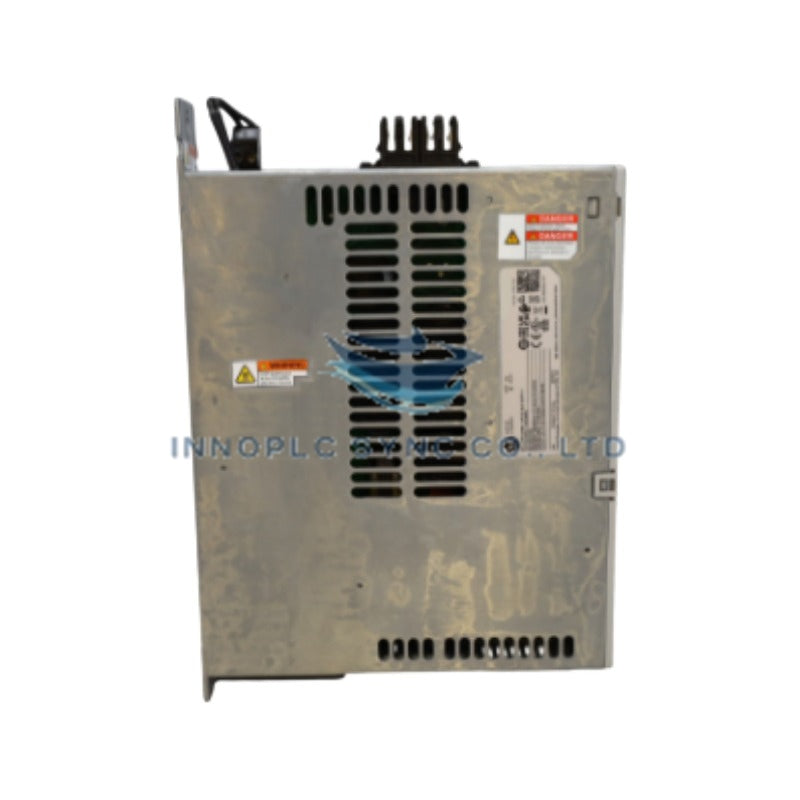

Alimentations Allen-Bradley 2198-P070
L’Allen-Bradley 2198-P070, également référencé comme alimentation du bus continu 2198-P070, est un composant matériel dédié au redressement du courant alternatif triphasé et à la distribution de la tension du bus continu au sein des systèmes d’entraînement Kinetix 5700.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2198-P070 |
| Marque | Allen-Bradley |
| Origine | États-Unis |
| Poids | 5.93 kg (13.06 lbs) |
| Dimensions | Largeur du module de 55 mm |
| Température de fonctionnement | 0 à 50 deg C |
| Consommation électrique | Puissance de sortie continue de 17 kW |
| Tension d’entrée | 324-524 VAC triphasé rms (47-63 Hz) |
| Courant d’appel | 4.0 A à 245 V |
| Capacité interne | 780 uF |
| Couple de serrage des bornes | 0.5-0.8 Nm (4.4-7.1 lb-in) |
Vitesse de communication du bus de fond de panier et mappage EtherNet/IP
Le module d’alimentation Allen-Bradley 2198-P070 gère la télémétrie du bus en temps réel, les données de diagnostic et les protocoles CIP Security sur des connexions réseau EtherNet/IP déterministes. La compatibilité intégrée avec le micrologiciel permet de transmettre en continu les informations d’état aux contrôleurs Logix 5000 sans délai de communication sur le bus de terrain. Les circuits intégrés de gestion de l’alimentation contrôlent les séquences de charge de la capacité interne et atténuent les transitoires de tension du bus pendant les cycles d’accélération et de décélération rapides, garantissant ainsi une stabilité continue de la tension sur les modules onduleurs adjacents à axe simple ou double axe connectés au bus continu partagé.
Foire aux questions
Q : Comment la conception à languette zero-stack facilite-t-elle le montage matériel du 2198-P070 ?
R : Le système d’alignement des languettes et des découpes zero-stack garantit un espacement physique précis entre les modules adjacents, permettant aux barres de connexion du bus partagé de s’aligner et de se loger sans contrainte mécanique.
Q : Quels états fonctionnels de sécurité peuvent être exécutés via l’interface réseau du 2198-P070 ?
R : Le module prend en charge l’intégration de la désactivation sûre du couple (STO) et de l’arrêt sécurisé, au moyen de connexions câblées ou de CIP Safety en réseau sur EtherNet/IP, permettant l’exécution centralisée des fonctions de sécurité du système.
Directives d’installation sur site
- Montez le module verticalement sur le fond de panier de l’armoire à l’aide des languettes d’alignement zero-stack afin de garantir l’espacement correct pour les accessoires de barres du bus continu partagé.
- Serrez les fixations du bornier d’alimentation à 0.5-0.8 Nm (4.4-7.1 lb-in) afin d’éviter une élévation thermique et des contacts électriques desserrés.
- Raccordez les conducteurs d’alimentation c.a. triphasée entrants (324-524 VAC), en veillant à respecter l’ordre des phases et à relier le conducteur de terre de protection à la barre de terre principale de l’armoire.
- Acheminez les câbles réseau EtherNet/IP afin d’établir les chemins de télémétrie CIP Security vers le contrôleur du système.
- Prévoyez un dégagement vertical suffisant au-dessus et au-dessous du châssis de module de 55 mm afin de maintenir un flux d’air par convection naturelle sur l’ensemble dissipateur thermique interne.
