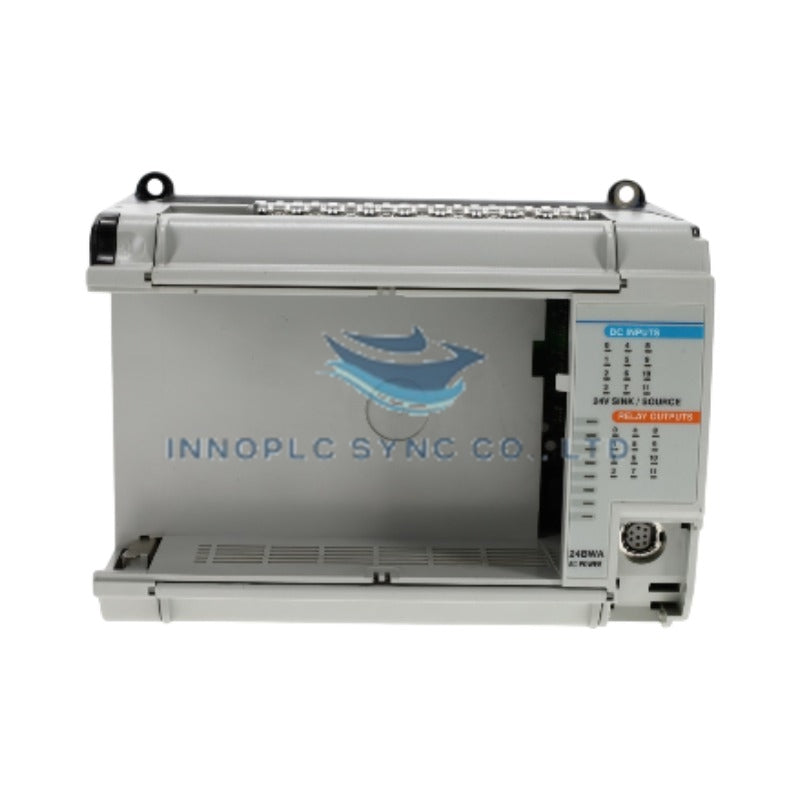

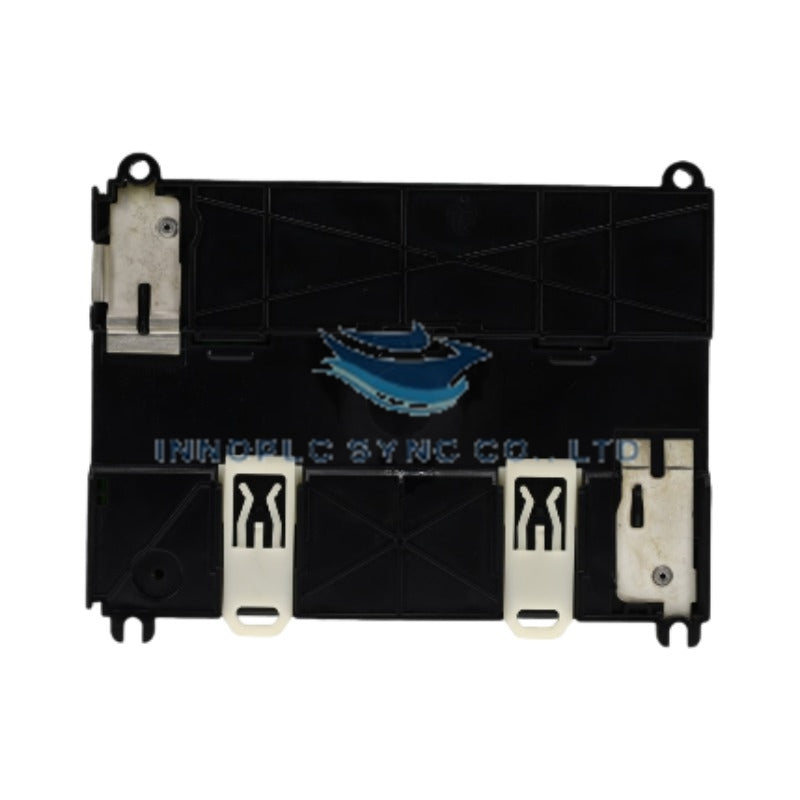

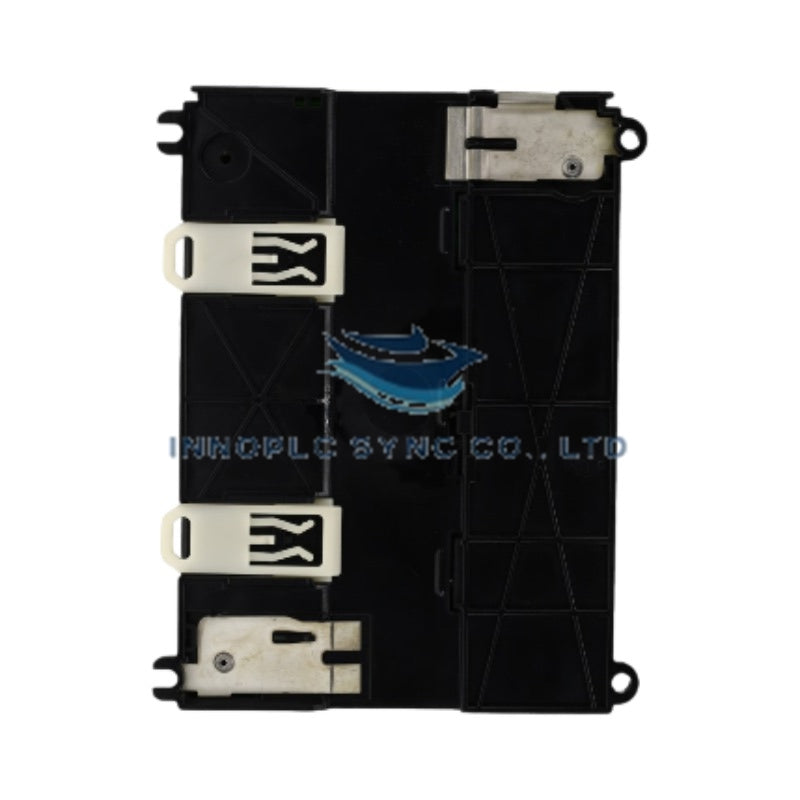

Unité de base de contrôleur Allen-Bradley 1764-24BWA MicroLogix 1500
Conçu pour l’exécution de logiques discrètes et le contrôle des E/S de terrain au sein des architectures Allen-Bradley MicroLogix 1500, l’unité de base Allen-Bradley 1764-24BWA (API 1764-24BWA) assure l’exécution physique et électrique directe. L’unité de base intègre 12 entrées discrètes 24 VCC et 12 sorties à relais électromécaniques pour contrôler les actionneurs industriels, les solénoïdes et les contacteurs de moteur. Une alimentation intégrée de niveau secteur accepte une alimentation d’entrée de 120 VCA afin d’alimenter l’électronique de traitement interne, les circuits d’E/S intégrés et les modules d’extension d’E/S Compact 1769 connectés via le bus de fond de panier.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 1764-24BWA |
| Marque | Allen-Bradley |
| Origine | États-Unis |
| Poids | 0,75 kg (1,65 lb) |
| Dimensions | Boîtier de base Compact MicroLogix 1500 |
| Température de fonctionnement | 0 à 60 °C |
| Alimentation | Alimentation d’entrée 120 VCA |
| Entrées discrètes | 12 points (24 VCC, sink/source) |
| Type de sortie | 12 sorties à relais électromécaniques |
| Type de bornes | Blocs de jonction à vis |
| Type de montage | Montage sur rail DIN ou sur panneau |
| Intégration au système | Plateforme de base MicroLogix 1500 avec bus d’extension d’E/S 1769 |
Communication sur le bus de fond de panier et réseau déterministe
L’unité de base 1764-24BWA constitue le socle physique et électrique du système MicroLogix 1500. Elle accueille l’unité processeur amovible tout en assurant la vitesse de communication sur le bus de fond de panier entre les modules d’extension d’E/S Compact 1769 connectés. La logique de contrôle intégrée du bus de fond de panier gère les mises à jour déterministes du balayage des E/S entre l’unité centrale et les canaux discrets locaux. Les circuits intégrés de suppression du bruit empêchent les réinitialisations de la logique du fond de panier causées par les transitoires de commutation inductive sur les canaux de relais adjacents, assurant une compatibilité élevée avec la mémoire flash du micrologiciel et une exécution stable lors des opérations d’E/S haute densité.
Foire aux questions
Q : Quelle source d’alimentation est nécessaire pour faire fonctionner l’unité de base 1764-24BWA ?
R : L’unité de base fonctionne avec une alimentation primaire nominale de 120 VCA, raccordée directement aux bornes secteur CA désignées.
Q : Quelle capacité de commutation des contacts est prise en charge par les 12 canaux de sortie à relais ?
R : Les 12 sorties à relais électromécaniques fournissent des contacts secs Forme A capables de commuter des circuits de charge CA et CC jusqu’aux limites thermiques et d’intensité de chaque canal.
Q : Des modules d’E/S supplémentaires peuvent-ils être raccordés à l’unité de base 1764-24BWA ?
R : Oui, l’unité de base prend en charge l’extension locale des E/S au moyen de modules d’E/S Compact 1769 raccordés via le connecteur d’extension du bus de fond de panier situé sur le côté droit.
Directives d’installation sur site
- Montez l’unité de base 1764-24BWA sur un rail DIN standard de 35 mm ou fixez-la au panneau arrière d’une armoire mise à la terre à l’aide de vis de montage.
- Vérifiez que l’alimentation secteur est isolée avant de raccorder les conducteurs de l’alimentation primaire 120 VCA aux bornes à vis d’entrée de l’alimentation CA.
- Raccordez les capteurs d’entrée discrets de terrain 24 VCC et les dispositifs de charge de sortie aux blocs de jonction à vis dédiés, en respectant la polarité correcte des circuits de capteurs CC.
- Reliez la barre principale de terre de protection de l’armoire à la borne de mise à la terre de l’unité de base à l’aide d’un conducteur de terre en cuivre à faible impédance.
- Appliquez l’alimentation secteur 120 VCA et vérifiez que les voyants d’état de l’unité s’allument avant d’enclencher le module processeur dans le logement de l’unité de base.
