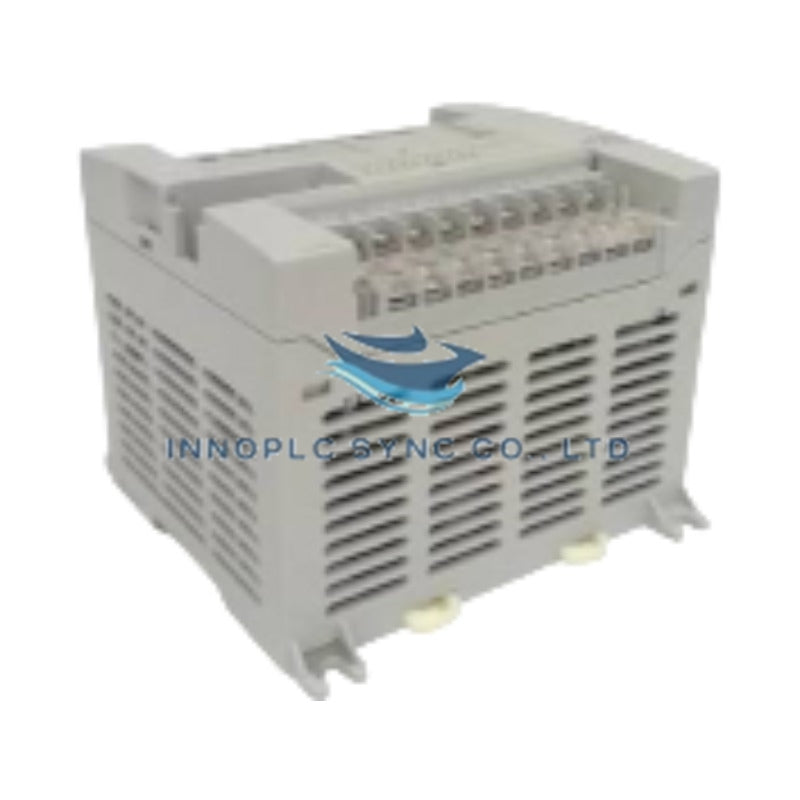

Automate programmable MicroLogix 1200 1762-L24BWA Allen-Bradley
L’Allen-Bradley 1762-L24BWA, également référencé comme contrôleur programmable 1762-L24BWA, fonctionne comme un composant matériel dédié au traitement discret industriel au sein des plateformes de contrôleurs MicroLogix 1200. Le contrôleur intègre 14 entrées numériques 24 VCC (10 entrées standard et 4 entrées rapides) ainsi que 10 sorties à relais alimentées par une tension secteur interne de 120/240 VCA. Il traite les signaux de terrain entrants via des impédances d’entrée différentielles (3,3 kΩ pour les entrées rapides 0 à 3, 2,7 kΩ pour les entrées standard 4 à 13) afin de piloter des charges physiques au moyen de contacts de relais mécaniques individuels.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 1762-L24BWA |
| Marque | Allen-Bradley |
| Origine | États-Unis |
| Poids | 1,50 lb (0,68 kg) |
| Dimensions | 3,50 po x 4,33 po x 3,43 po (8,9 cm x 11,0 cm x 8,7 cm) |
| Température de fonctionnement | 0 à 55 °C (32 à 131 °F) |
| Alimentation | Tension secteur 120/240 VCA (50/60 Hz) |
| Capacité d’entrée | 14 canaux (10 standard 24 VCC, 4 rapides 24 VCC) |
| Capacité de sortie | 10 canaux (sorties à relais) |
| Impédance d’entrée | 3,3 kΩ (entrées 0 à 3), 2,7 kΩ (entrées 4 et suivantes) |
| Tension d’entrée à l’état passant | 14 à 26,4 VCC à 55 °C (entrées 0 à 3) ; 10 à 26,4 VCC (entrées 4 et suivantes) |
| Limites à l’état bloqué | Tension : 0 à 5 VCC ; courant de fuite maximal : 1,5 mA |
Communication sur le bus de fond de panier et traitement déterministe
L’Allen-Bradley 1762-L24BWA gère la vitesse de communication sur le bus de fond de panier entre les bancs de modules d’E/S 1762 étendus grâce à une interconnexion d’extension haut débit intégrée. La compatibilité avec la mémoire flash du firmware garantit une exécution déterministe du cycle lors de l’interfaçage avec des cartes d’E/S numériques et analogiques locales. La mise à l’échelle des canaux d’E/S haute densité permet aux tables d’image mémoire locales de mapper les entrées 0 à 3 en compteurs haute vitesse ou en entrées à mémorisation, sans réduire la vitesse de traitement standard de la logique à relais. Les indicateurs d’état intégrés fournissent une synchronisation diagnostique visuelle avec les transitions d’état de la logique sur le boîtier avant du contrôleur.
Foire aux questions
Q : Quelles sont les différences électriques entre les entrées 0 à 3 et les entrées 4 à 13 du 1762-L24BWA ?
R : Les entrées 0 à 3 présentent une impédance nominale de 3,3 kΩ et un seuil de tension à l’état passant de 14 à 26,4 VCC (à 55 °C), optimisés pour les signaux rapides haute vitesse. Les entrées 4 et suivantes présentent une impédance de 2,7 kΩ, avec un seuil de tension à l’état passant inférieur, de 10 à 26,4 VCC, pour les dispositifs d’entrée industriels standard 24 VCC.
Q : Le 1762-L24BWA nécessite-t-il une alimentation externe de 24 VCC pour alimenter la logique de son processeur interne ?
R : Non. L’unité contient un convertisseur CA-CC interne qui fonctionne directement à partir d’une alimentation secteur primaire de 120/240 VCA pour alimenter la logique du processeur, les circuits internes et l’interface d’extension du bus de fond de panier.
Directives d’installation sur site
- Isolation de l’alimentation : Déconnectez les sources d’alimentation principales de 120/240 VCA avant de monter, câbler ou raccorder des modules d’extension 1762 au contrôleur afin d’éviter tout risque de choc électrique ou de dommage matériel.
- Montage et dégagement : Fixez le contrôleur sur un rail DIN de 35 mm ou effectuez un montage en surface à l’aide de vis. Maintenez un dégagement minimal de 50 mm (2 po) sur tous les côtés afin d’assurer une dissipation thermique suffisante.
- Raccordements du câblage : Raccordez les fils d’entrée et de sortie de terrain au bornier à vis à l’aide de conducteurs en cuivre rigides ou toronnés (22 à 14 AWG). Serrez les vis des bornes au couple spécifié par le fabricant.
- Isolation contre les parasites : Acheminez les lignes d’entrée 24 VCC et les lignes de sortie à relais CA haute tension dans des chemins de câbles séparés. Reliez directement la borne de terre fonctionnelle (FE) du contrôleur à une barre de terre de système industriel à faible impédance.
