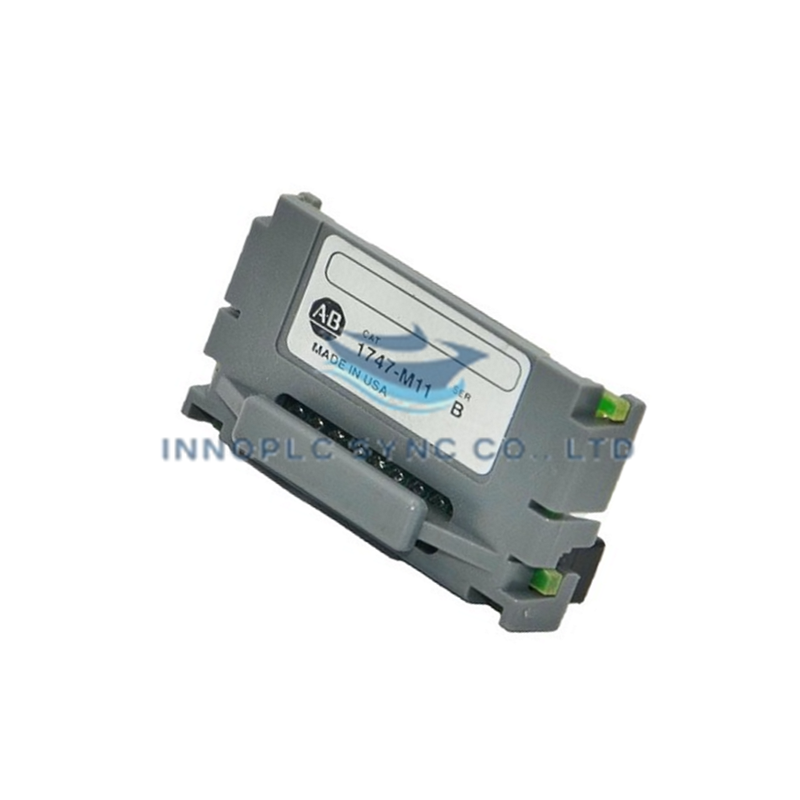

Module de mémoire flash Allen-Bradley 1747-M11 pour SLC 500
Le Allen-Bradley 1747-M11 est le module de mémoire Flash 1747-M11 principal utilisé pour assurer le stockage permanent des programmes et la sauvegarde du firmware sur les plateformes SLC 500. Il fournit une sauvegarde en mémoire non volatile et à semi-conducteurs des programmes utilisateur et des configurations du processeur, protégeant les routines en logique à relais contre une décharge complète de la batterie ou des événements de décharge électrique.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 1747-M11 |
| Marque | Allen-Bradley |
| Origine | États-Unis |
| Poids | 0,01 kg (0,02 lb) |
| Dimensions | Module compact à connecteur de mémoire enfichable |
| Température de fonctionnement | 0 à +60 °C |
| Consommation électrique | Alimenté via le connecteur du module CPU |
| Type de mémoire | Mémoire Flash non volatile (exécution EEPROM/Flash) |
| Compatibilité | Processeurs SLC 500 (SLC 5/03, 5/04, 5/05 OS302 ou version ultérieure) |
| Type de montage | Insertion directe dans le connecteur de mémoire du CPU |
Vitesse du bus du fond de panier et exécution réseau déterministe
La carte Flash 1747-M11 montée sur connecteur s'intègre directement au moteur d'exécution des processeurs SLC 500 sans affecter la vitesse de communication du bus du fond de panier. Lors des séquences de mise sous tension, le module peut transférer automatiquement les programmes de logique à relais, les paramètres système et les configurations réseau stockés directement vers la RAM, permettant aux nœuds du processeur de rejoindre immédiatement les réseaux déterministes dès le rétablissement de l'alimentation secteur. La technologie Flash non volatile garantit que les routines d'automatisation critiques restent intactes pendant les coupures de courant prolongées ou les cycles de maintenance sur site.
Foire aux questions
Q : Le module de mémoire 1747-M11 peut-il être installé ou retiré lorsque le processeur SLC 500 est sous tension ?
R : Non, l'alimentation principale du processeur SLC 500 doit être coupée avant d'insérer ou de retirer le module de mémoire du connecteur du CPU afin d'éviter d'endommager les composants CI internes.
Q : Comment le programme est-il enregistré depuis la RAM du processeur vers le module Flash 1747-M11 ?
R : Le transfert du programme vers le module de mémoire Flash s'effectue à l'aide de Rockwell Software (RSLogix 500), en sélectionnant l'utilitaire « EPROM/Flash Transfer » lorsque le processeur est connecté en ligne.
Consignes d'installation sur site
- Manipulation antistatique : Manipulez le module de mémoire dans un espace de travail protégé contre les décharges électrostatiques. Portez un bracelet antistatique relié à la terre avant de retirer le 1747-M11 de son emballage de protection ou de l'insérer dans le processeur.
- Insertion dans le connecteur : Coupez l'alimentation principale du châssis SLC 500. Repérez le connecteur de mémoire sur la carte CPU, alignez les broches détrompées du module 1747-M11, puis appuyez uniformément jusqu'à ce qu'il soit fermement en place dans le connecteur.
- Configuration du démarrage : Définissez les paramètres du firmware du CPU via RSLogix 500 afin de configurer « Load Memory Module on Power-Up » ou « Load on Error », selon les exigences de la stratégie de sauvegarde du système.
