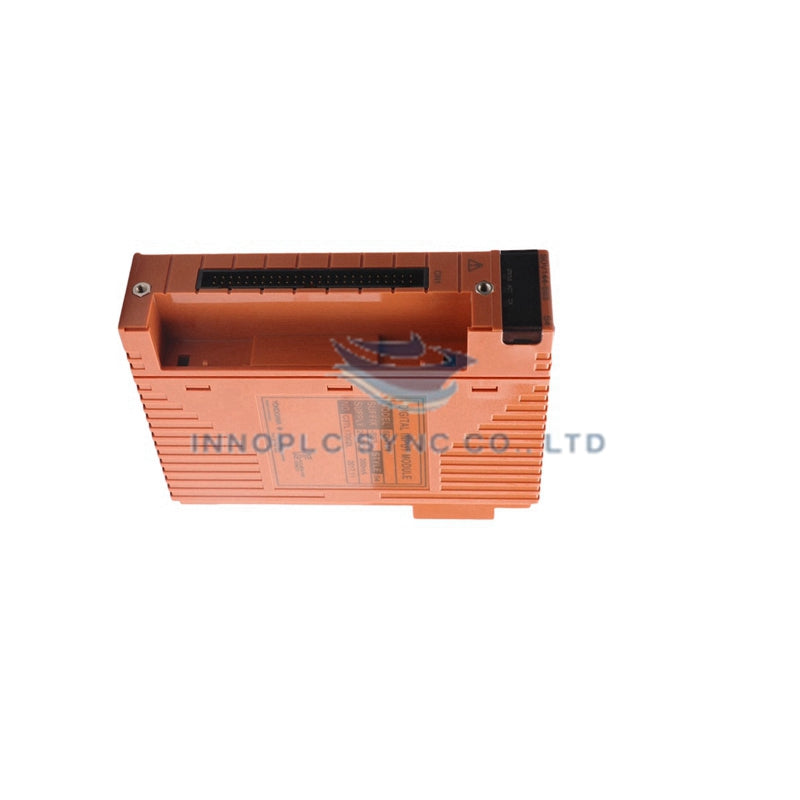

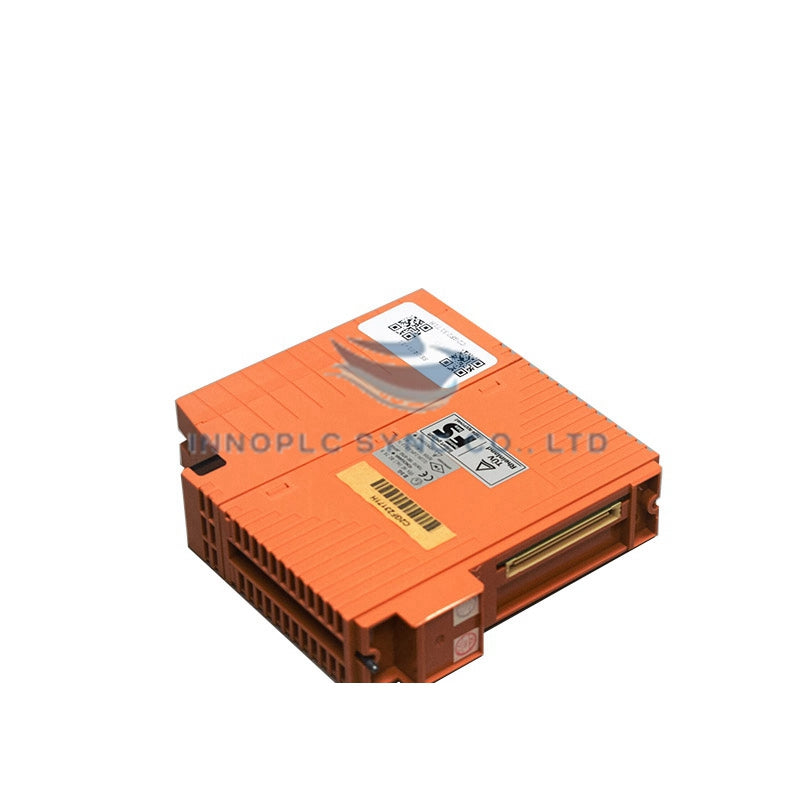

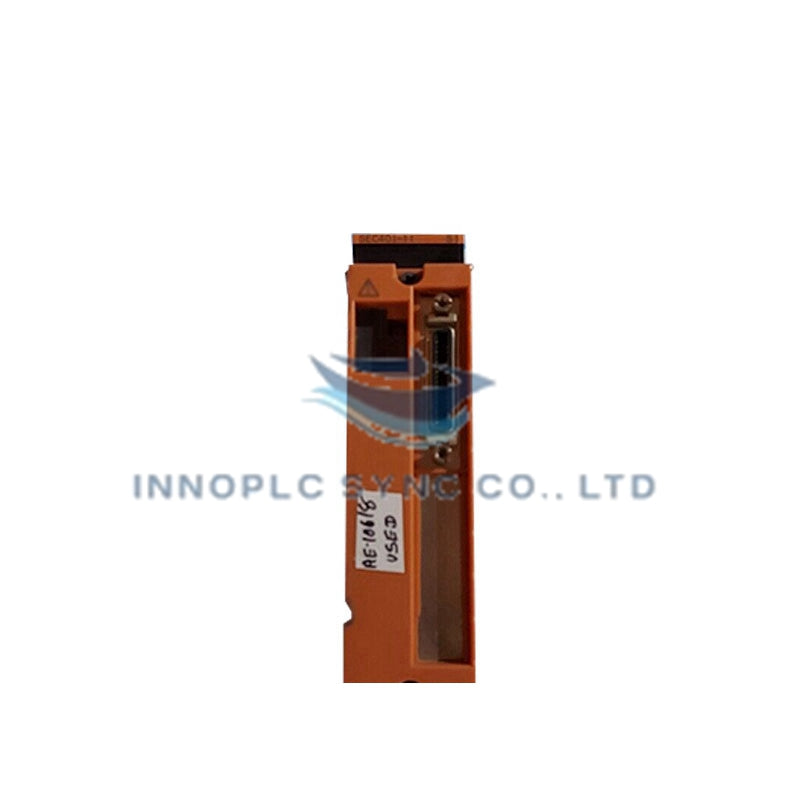

ماژول خروجی دیجیتال یوکوگاوا SDV531-L33/PRP
Yokogawa SDV531-L33/PRP که با عنوان ماژول خروجی دیجیتال SDV531 نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای سوئیچینگ کنترل گسسته با دسترسپذیری بالا در شبکههای کنترلی CENTUM VP و ProSafe-RS عمل میکند.
تفکیک پسوند و ماتریس مدل
| کد مدل | کد پسوند | توضیحات |
|---|---|---|
|
SDV531 کد گزینه |
-L | نوع سوئیچینگ ترانزیستوری سمت پایین (۱۶ کانال، ۲۴ VDC) |
| 3 | همراه با آداپتور رابط کابل سیگنال | |
| 3 | پوشش تطبیقی استاندارد ISA G3 / محدوده دمایی توسعهیافته | |
| /PRP | پشتیبانی از شبکه پروتکل افزونگی موازی (IEC 62439-3) |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SDV531-L33/PRP |
| برند | Yokogawa |
| نوع ماژول | ماژول خروجی دیجیتال |
| مبدأ | ژاپن |
| وزن | وزن استاندارد ماژول FIO |
| ابعاد | ابعاد استاندارد شیار بیسپلیت FIO |
| دمای کاری | ۰ تا ۵۵ درجه سانتیگراد |
| مصرف توان | بار توان باس سیستم ۲۴ VDC |
| تعداد کانالها | ۱۶ نقطه خروجی دیجیتال ایزوله |
| ولتاژ نامی | ۲۴ VDC |
| جریان خروجی | حداکثر ۰٫۵ A برای هر کانال |
| نوع مدار خروجی | سوئیچینگ ترانزیستوری سمت پایین |
| دمای نگهداری | ۴۰- تا ۷۰ درجه سانتیگراد |
| رطوبت نسبی | ۵٪ تا ۹۵٪ (بدون میعان) |
| پروتکل شبکه | مطابق با PRP بومی (IEC 62439-3) |
| سازگاری سیستم | CENTUM VP DCS / ProSafe-RS SIS |
ایزولاسیون کانالبهکانال و یکپارچگی حلقه HART
این ماژول ۱۶ کانال خروجی مستقل ۲۴ VDC را راهاندازی میکند و در هر مرحله ترانزیستوری، بهطور داخلی به سرکوب اتصال کوتاه و اضافهجریان مجهز است. ایزولاسیون کانالبهکانال و موانع گالوانیکی کانالبهباس از تأثیر حلقههای زمین ولتاژ سمت فیلد بر منطق بکپلین جلوگیری میکنند. جبرانسازی اتصال سرد و الگوریتمهای دقیق ایزولاسیون حلقه، هنگام کار در کنار تجهیزات ابزار دقیق آنالوگ فیلد، صحت سیگنال را حفظ میکنند؛ همچنین دو پورت شبکه PRP، تأخیرهای سوئیچاور را در شبکههای اترنت افزونه حذف میکنند.
سؤالات متداول
س: آیا میتوان ماژول Yokogawa SDV531-L33/PRP را در حالی که برق سیستم وصل است، بهصورت گرم تعویض کرد؟
پ: بله. هنگامی که ماژول در پیکربندی بیسپلیت افزونه FIO یوکوگاوا نصب شده باشد، تعویض گرم پشتیبانی میشود و امکان تعویض ماژول بدون اختلال در اجرای زنده کنترلر فراهم است.
س: گزینه /PRP چه مزیتی نسبت به افزونگی استاندارد شبکه دارد؟
پ: پروتکل افزونگی موازی (IEC 62439-3)، فریمهای تکراری را بهطور همزمان از دو شبکه اترنت مستقل ارسال میکند و هنگام بروز خطا در مسیر شبکه، انتقال بدون زمان بازیابی و بدون ازدسترفتن بستهها را فراهم میسازد.
س: مدار خروجی SDV531-L33 برای هر کانال چه ظرفیت باری را پشتیبانی میکند؟
پ: هر یک از ۱۶ کانال ترانزیستوری سمت پایین، جریان بار حداکثر ۰٫۵ A را در ولتاژ نامی ۲۴ VDC پشتیبانی میکند و برای راهاندازی شیرهای سلونوئیدی، اعلانگرهای وضعیت و رلههای اینترلاک بهینه شده است.
راهنمای نصب در محل
- آدرس شیار بیسپلیت FIO را تأیید کنید و پیش از نصب، مطمئن شوید ولتاژهای باس پنل در محدوده مشخصشده ۲۴ VDC قرار دارند.
- ماژول SDV531-L33/PRP را روی ریلهای راهنمای کارت تراز کنید و کانکتور بکپلین را محکم در کانکتور شیار FIO جا بزنید.
- پیچهای قفلکننده بالایی و پایینی پنل جلویی را سفت کنید تا اتصال زمین مکانیکی برقرار شود و ماژول در برابر ارتعاشات صنعتی محکم بماند.
- بارهای خروجی فیلد را دقیقاً در محدوده ۰٫۵ A برای هر کانال سیمکشی کنید و در صورت الزام استانداردهای محلی، دیودهای فلایبک خارجی را روی مدارهای رله القایی نصب کنید.
- کابلهای شبکه اترنت دوگانه PRP را با استفاده از کانکتورهای RJ45/LC دارای شیلد مناسب، به سوئیچهای اختصاصی شبکه اصلی و ثانویه متصل کنید.
