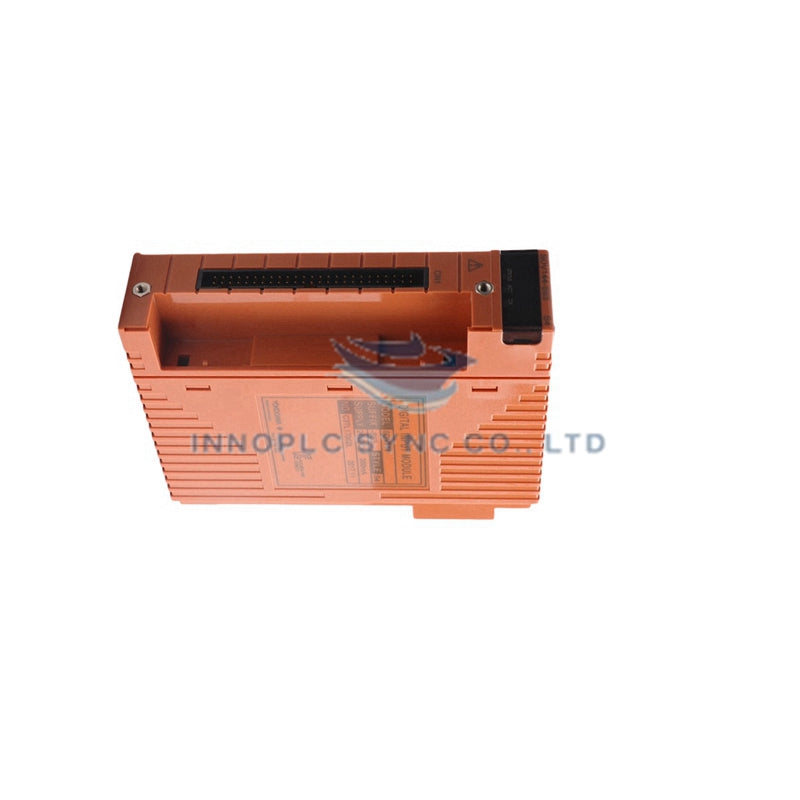

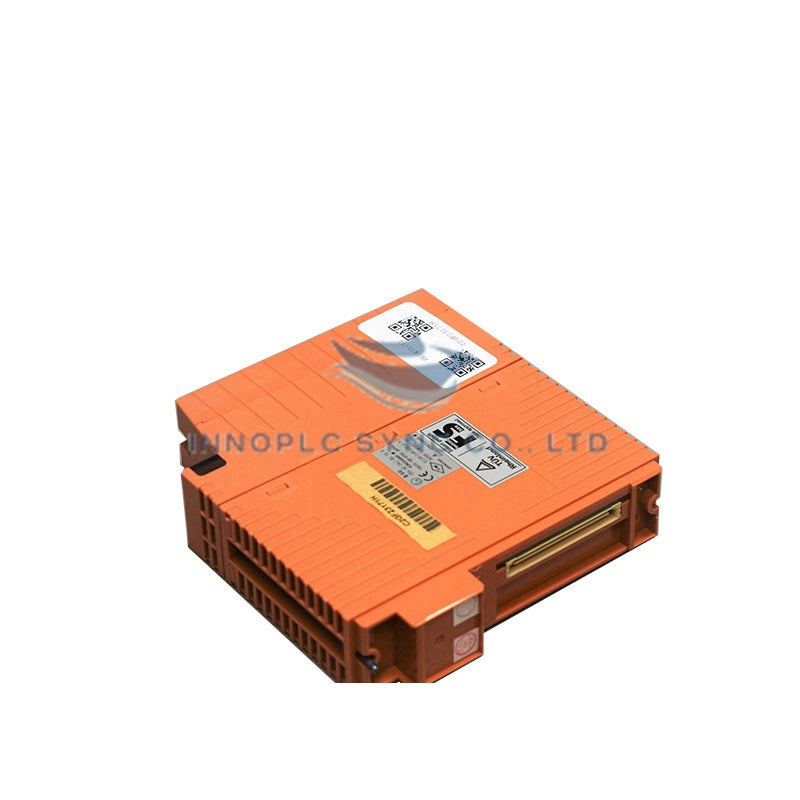

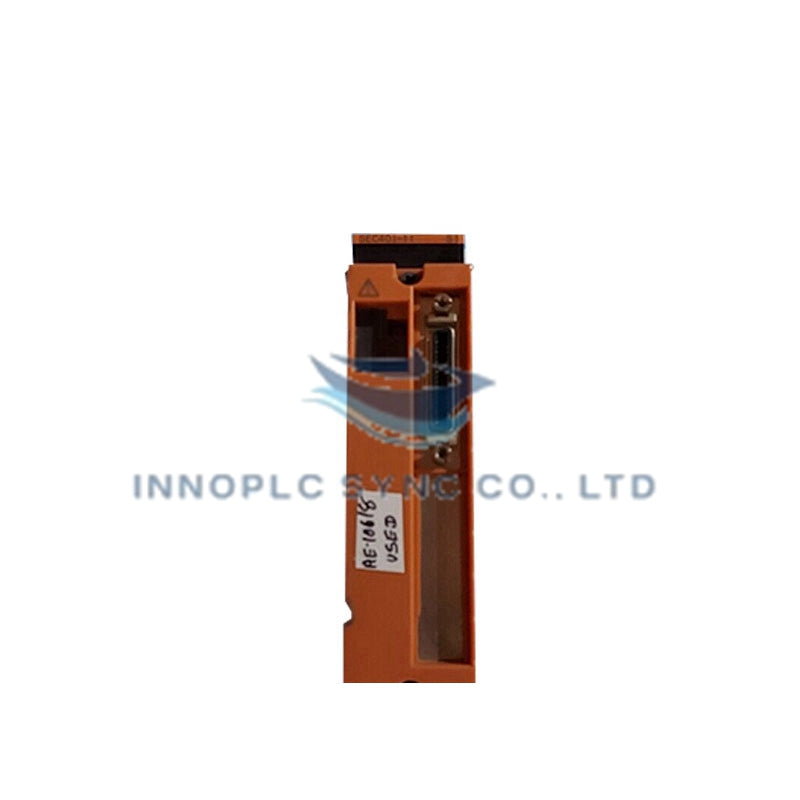

ماژول پردازنده S1 یوکوگاوا مدل SCP461-51
یوکوگاوا SCP461-51 S1 که با نام ماژول پردازنده SCP461 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای اجرای الگوریتمهای کنترلی در سیستمهای Vnet/IP دوگانه و افزونه عمل میکند.
تحلیل پسوند و ماتریس مدل
| کد مدل | کد پسوند | کد گزینه | توضیحات |
|---|---|---|---|
| SCP461 | -5 | ماژول پردازنده برای سیستمهای Vnet/IP دوگانه و افزونه | |
| 1 | نوع استاندارد | ||
| -S | نوع استاندارد (۲۰- تا ۴۰+ درجه سانتیگراد) با استاندارد ISA G3 | ||
| -F | نوع با محدوده دمایی گسترده (۲۰- تا ۷۰+ درجه سانتیگراد) همراه با واحد فن و استاندارد ISA G3 |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SCP461-51 S1 |
| برند | یوکوگاوا |
| مبدأ | ژاپن |
| وزن | ۰٫۳ کیلوگرم |
| ابعاد | ۲٫۵ سانتیمتر × ۱۲٫۷ سانتیمتر × ۱۲٫۷ سانتیمتر |
| دمای کارکرد | ۲۰- تا ۴۰+ درجه سانتیگراد |
| مصرف برق | بار توان تغذیهشده از گذرگاه سیستم |
| نوع ماژول | ماژول پردازنده ایمنی/کنترل |
| رابط گذرگاه | Vnet/IP دوگانه و افزونه |
| منبع تغذیه | ریلهای افزونه منبع تغذیه داخلی |
| پوشش محافظ | استاندارد ISA G3 |
| گواهیها | گواهی مبدأ (CO)، گواهی کیفیت (CQ) |
ایزولاسیون کانال و اجرای پروتکل حلقه HART با جریان ۴ تا ۲۰ میلیآمپر
این ماژول بهعنوان عنصر پردازشی اصلی در معماریهای کنترلی CENTUM VP، الگوریتمهای ریاضی و وظایف کنترلی را بهصورت قطعی روی شبکه Vnet/IP اجرا میکند. مدارهای ایزولاسیون کانالبهکانال از انتشار نویز سمت فیلد در گذرگاههای داخلی میانصفحهای جلوگیری میکنند و هنگام اتصال به ترانسمیترهای فیلدی که از پروتکل حلقه HART با جریان ۴ تا ۲۰ میلیآمپر استفاده میکنند، پردازش دیجیتال دقیق و عبور سیگنال را تضمین میکنند.
پرسشهای متداول
پرسش: یوکوگاوا SCP461-51 S1 چگونه ورودیهای تغذیه افزونه را مدیریت میکند؟
پاسخ: این ماژول دارای مدار داخلی افزونه منبع تغذیه است که دو ورودی تغذیه را از میانصفحه رک دریافت میکند و در صورت خرابی یک ریل تغذیه، اجرای پردازنده را بدون وقفه ادامه میدهد.
پرسش: چه حفاظت محیطی روی برد مدار SCP461-51 S1 اعمال شده است؟
پاسخ: مجموعههای الکترونیکی با پوشش محافظ منطبق با استاندارد ISA G3 پوشانده شدهاند تا از خوردگی ناشی از آلایندههای جوی و ذرات معلق در اتاقهای کنترل فرایند جلوگیری شود.
راهنمای نصب در محل
- پیش از نصب یا خارج کردن ماژول پردازنده SCP461-51 S1، ورودیهای برق اصلی گره کنترلر را ایزوله کنید.
- پیش از کار با ماژول، با استفاده از بند مچی ESD خود را زمین کنید تا نیمهرساناهای داخلی از تخلیه الکتریسیته ساکن محافظت شوند.
- واحد را بهصورت یکنواخت روی ریلهای راهنما در شکاف تعیینشده میانصفحه بلغزانید تا رابط چندپایه میانصفحه در جای خود قفل شود.
- پیچهای پنل جلویی بالا و پایین را محکم کنید تا تماس مکانیکی کامل با اتصال زمین حفاظتی شاسی برقرار شود.
- بررسی کنید کابلهای گذرگاه شبکه دوگانه Vnet/IP بهدرستی در جای خود قرار گرفته و در درگاههای رابط افزونه مربوطه قفل شده باشند.
