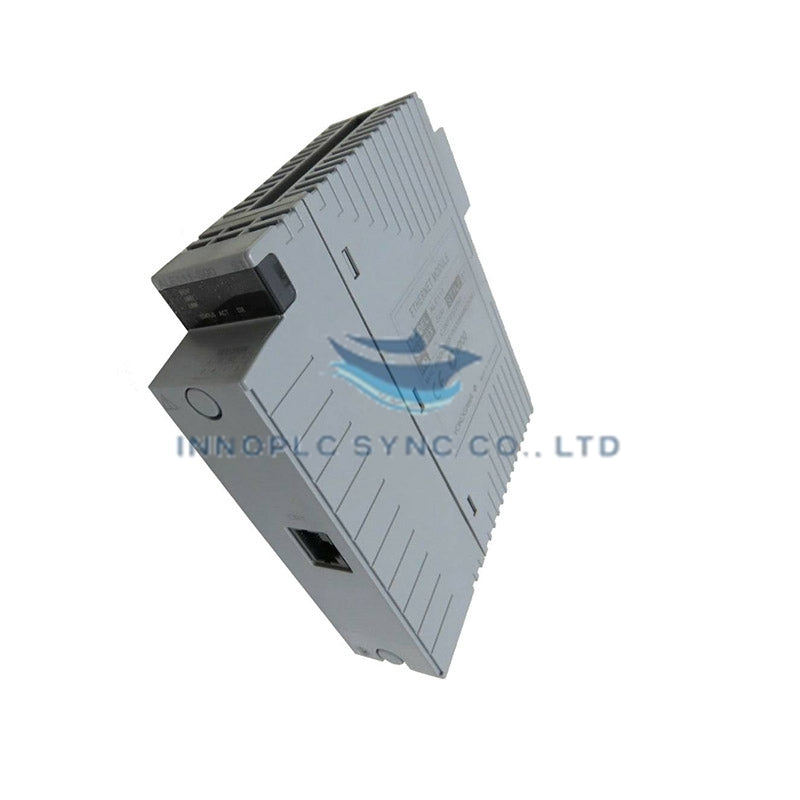

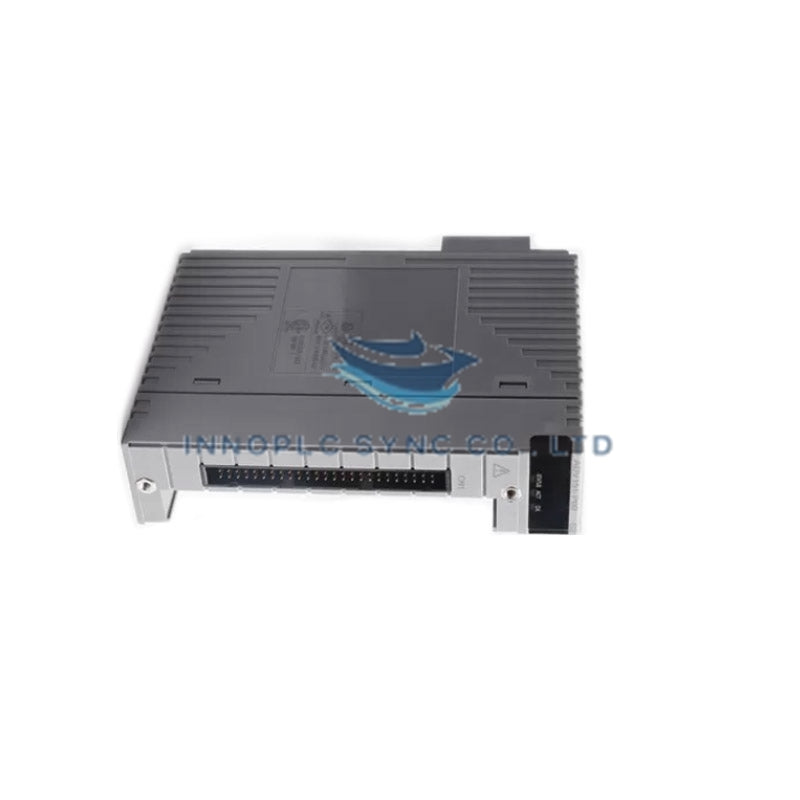

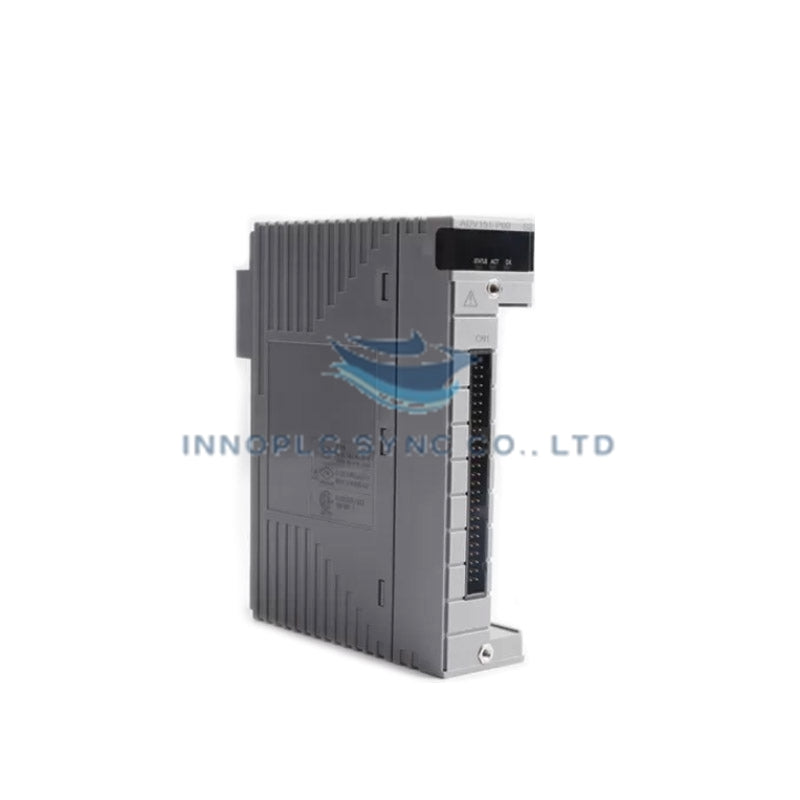

ماژول اسلیو رابط باس ESB مدل Yokogawa SB401-11
این ماژول که برای توسعه گذرگاه پرسرعت و مسیریابی سیگنال در پلتفرمهای CENTUM VP پیکربندی شده است، Yokogawa SB401-11 (SB401 ماژول رابط برده گذرگاه ESB) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
تفکیک پسوند و ماتریس مدل
| کد مدل | کد پسوند | شرح |
|---|---|---|
| SB401 | -1 | ماژول رابط برده گذرگاه ESB |
| 1 | نوع پایه / سبک پیکربندی استاندارد |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SB401-11 |
| برند | Yokogawa |
| نوع ماژول | ماژول رابط برده گذرگاه ESB |
| مبدأ | ژاپن |
| وزن | ۱٫۵ کیلوگرم (وزن حمل) |
| ابعاد | ابعاد استاندارد شیار رک |
| دمای کارکرد | ۲۰- تا ۷۰+ درجه سانتیگراد |
| مصرف برق | بار توان سیستم ۲۴ VDC |
| نوع رابط | رابط برده گذرگاه ESB |
| رک سازگار | واحد گره راه دور / گره توسعه |
| توپولوژی شبکه | معماری گذرگاه ESB نقطهبهنقطه |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
این ماژول بهعنوان نقطه رابط برده راه دور روی گذرگاه ESB عمل میکند و بستههای ارتباطی دیجیتال را بین گرههای I/O راه دور و کنترلکننده مرکزی مسیریابی میکند. ایزولاسیون باکیفیت بین کانالها، از کانالهای حساس I/O راه دور در برابر گذراهای الکتریکی حالت مشترک محافظت میکند و انتقال بدون اختلال سیگنالهای آنالوگ میدانی را با استفاده از پروتکل حلقه 4-20 mA HART در رکهای DCS توزیعشده تضمین میکند.
پرسشهای متداول
س: نقش عملیاتی اصلی Yokogawa SB401-11 در رک DCS چیست؟
پ: SB401-11 بهعنوان رابط برده گذرگاه ESB عمل میکند و در شاسی توسعه I/O راه دور نصب میشود تا دادههای ارتباطی گذرگاه ارسالشده از ماژول رابط اصلی را دریافت و اجرا کند.
س: SB401-11 چگونه یکپارچگی سیگنال گذرگاه را هنگام اختلالات الکتریکی صنعتی تضمین میکند؟
پ: راهاندازهای گذرگاه ایزولهشده گالوانیکی داخلی، از انتقال حلقههای زمین سمت میدان و جهشهای ولتاژ بالا به بکپلین رک CPU اصلی جلوگیری میکنند.
راهنمای نصب میدانی
- پیش از قراردادن ماژول برده SB401-11 در شیار اختصاصیافته بکپلین، برق رک توسعه راه دور را قطع کنید.
- هنگام جابهجایی ماژول، از بند مچی ESD متصل به اتصال زمین کابینت استفاده کنید تا از مدارهای منطقی داخلی محافظت شود.
- لبههای کارت ماژول را در امتداد ریلهای راهنما فشار دهید تا رابط چندپینی بکپلین در جای خود قفل شود.
- پیچهای قفل پنل جلویی را ببندید تا اتصال زمین قاب شاسی تکمیل شود و ماژول در برابر لرزش محکم بماند.
- کابلهای اختصاصی گذرگاه ESB را با کانکتورهای قالبگیریشده کارخانهای متصل کنید و حداکثر طول مجاز کابل گذرگاه را دقیقاً رعایت کنید.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SNT401-53 |
| برند | Yokogawa |
| نوع ماژول | ماژول تکرارکننده نوری گذرگاه ESB |
| مبدأ | ژاپن |
| وزن | وزن استاندارد ماژول گذرگاه |
| ابعاد | ابعاد استاندارد رک/پنل |
| دمای کارکرد | ۴۰- تا ۸۵+ درجه سانتیگراد |
| مصرف برق | بار توان سیستم ۲۴ VDC |
| منبع تغذیه | ۲۴ VDC |
| کانالهای ارتباطی | گذرگاه ESB دوکاناله |
| رسانه انتقال | کابل فیبر نوری |
| فاصله انتقال | تا ۵ کیلومتر |
| نوع سیگنال | سیگنال نوری دیجیتال |
| نوع کانکتور | کانکتورهای فیبر نوری |
| نوع نصب | نصب روی پنل |
| مقاومت در برابر لرزش | ۱۰ Grms |
| مصونیت در برابر EMI/RFI | طراحی تقویتشده با مصونیت بالا |
ایزولاسیون گذرگاه و اتصال ارتباطی پروتکل
این ماژول با تبدیل سیگنالهای الکتریکی پرسرعت گذرگاه ESB به جریانهای نوری دیجیتال، بخشهای گره با فاصله زیاد را به یکدیگر متصل میکند. انتقال از طریق فیبر نوری، ایزولاسیون کامل گالوانیکی را در سراسر پیوندهای گذرگاه فراهم میکند، نویز شدید EMI/RFI را کاهش میدهد و از اختلاف پتانسیل زمین بین رکهای I/O توزیعشده در فواصل حداکثر ۵ کیلومتر جلوگیری میکند.
پرسشهای متداول
س: با استفاده از ماژول Yokogawa SNT401-53 چه فاصله انتقالی قابل دستیابی است؟
پ: SNT401-53 از توسعه ارتباطی فیبر نوری تا ۵ کیلومتر بین گرههای گذرگاه ESB بدون کاهش همزمانی سیگنال پشتیبانی میکند.
س: رابط نوری چگونه در محیطهای سخت در برابر نویز صنعتی محافظت ایجاد میکند؟
پ: SNT401-53 با استفاده از رسانه فیبر نوری، مسیرهای ارتباطی را از تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) ایزوله میکند و همزمان مقاومت لرزشی ۱۰ Grms را ارائه میدهد.
راهنمای نصب میدانی
- پیش از نصب یا سرویس ماژول SNT401-53 روی پنل نصب، قطع بودن برق کابینت ۲۴ VDC را بررسی کنید.
- پیش از اتصال کانکتورهای فیبر نوری به درگاههای نوری ماژول، فرولهای آنها را با الکل ایزوپروپیل و دستمالهای بدون پرز تمیز کنید.
- هنگام مسیردهی کابلهای فیبر نوری در کابینت، حداقل شعاع خم مشخصشده را رعایت کنید تا از افت تضعیف یا شکست فیبر شیشهای جلوگیری شود.
- قطعات نصب پنلی ماژول را روی یک زیرلایه فلزی متصل به زمین محکم کنید تا اتصال زمین مناسب قاب و پایداری مکانیکی حفظ شود.
- برای جلوگیری از تجمع گردوغبار و آلایندههای محیطی، درپوشهای محافظ گردوغبار را روی درگاههای کانکتور فیبر نوری استفادهنشده نصب نگه دارید.
