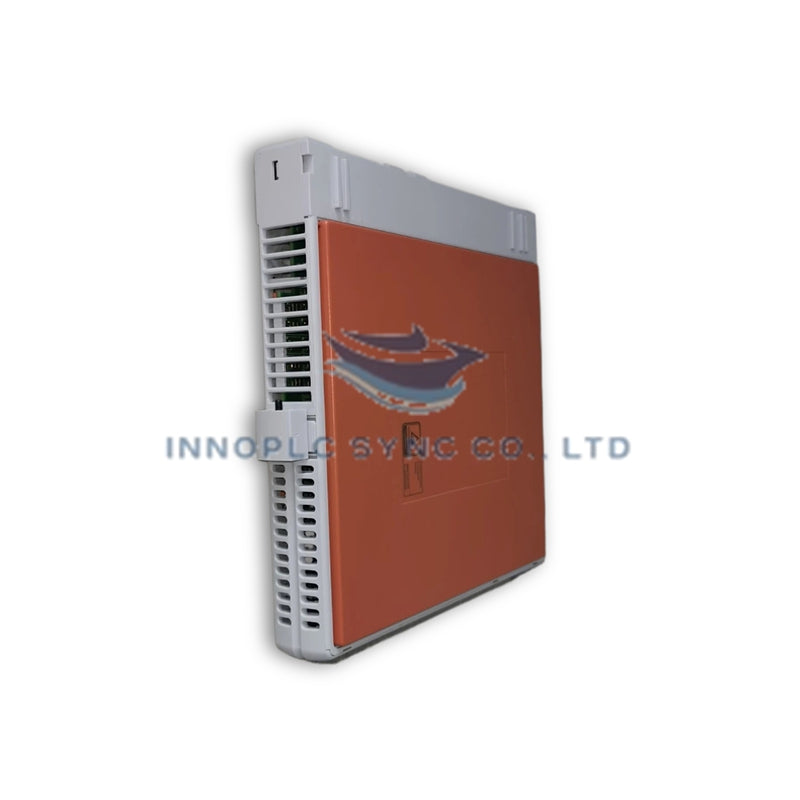

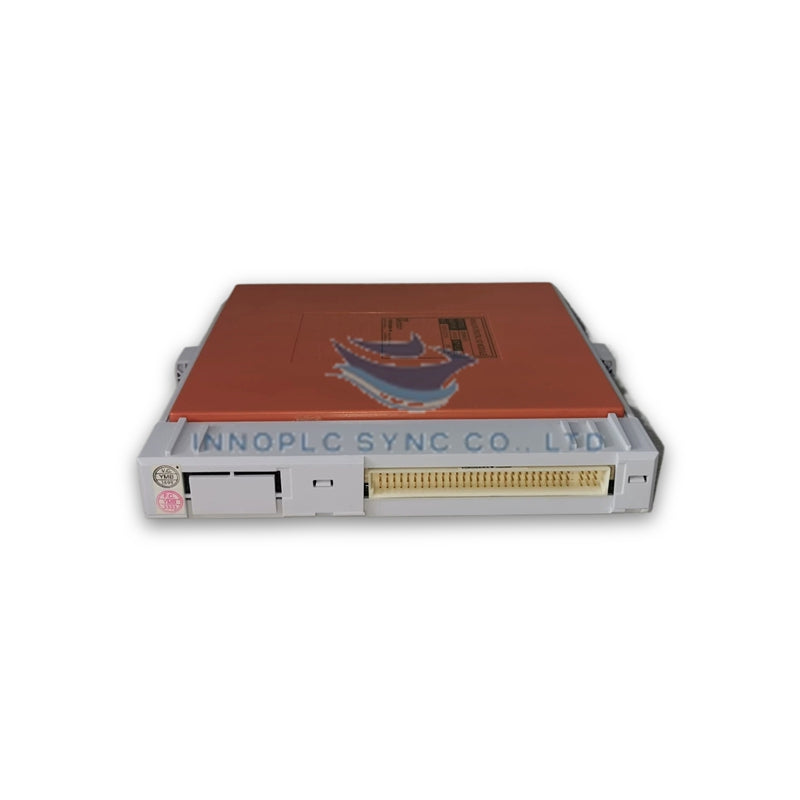

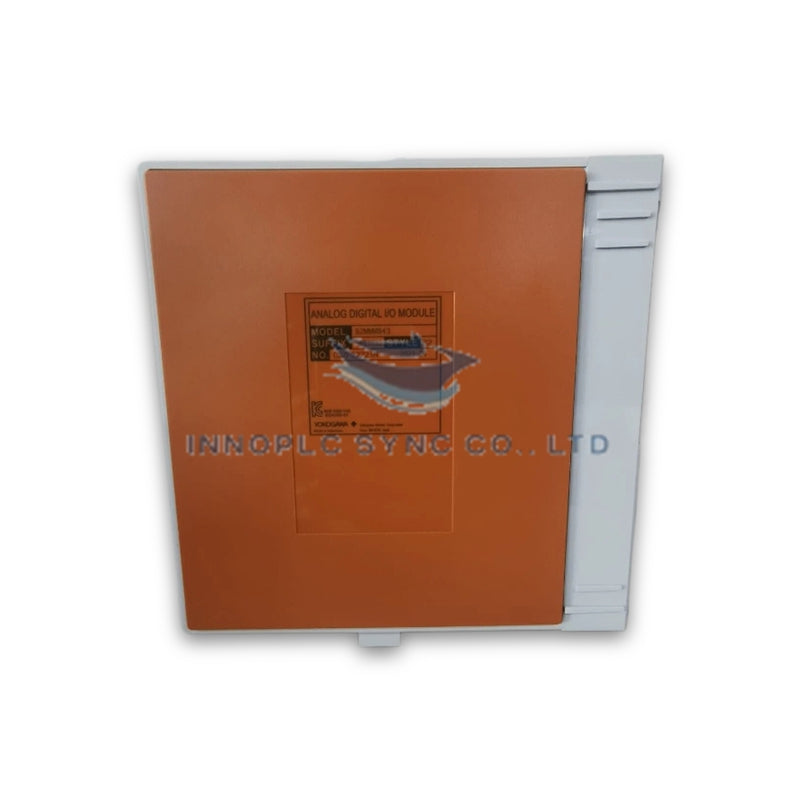

ماژول I/O آنالوگ دیجیتال یوکوگاوا S2MMM843-SS1030
ماژول Yokogawa S2MMM843-SS1030 که با عنوان S2MMM843 Analog Digital I/O Module نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای آمادهسازی سیگنالهای ترکیبی آنالوگ و دیجیتال در پلتفرمهای CENTUM VP عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | S2MMM843-SS1030 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.3 kg |
| ابعاد | 100 x 120 x 25 mm |
| دمای کاری | محیط کاری استاندارد کابینت |
| مصرف برق | 24 VDC, 100 mA |
| کانالهای آنالوگ | 8 ورودی آنالوگ / 8 خروجی آنالوگ |
| کانالهای دیجیتال | 8 ورودی دیجیتال / 8 خروجی دیجیتال |
| محدودههای ورودی | 0-10 V, ±5 V, ±10 V؛ 0-20 mA, 4-20 mA |
| محدودههای خروجی | 0-10 V, ±5 V, ±10 V؛ 0-20 mA, 4-20 mA |
| نصب روی بیسپلیت | N-IO Base Plate (S2BN1D, S2BN4D, S2BN5D) |
ایزولاسیون سیگنال ترکیبی و مسیریابی لوپ HART
ماژول S2MMM843-SS1030 مسیریابی کانالهای متراکم را با ایزولاسیون گالوانیکی کانال به سیستم در هر دو نقطه آنالوگ و دیجیتال یکپارچه میکند. کانالهای خروجی و ورودی آنالوگ از سیگنالدهی پروتکل استاندارد لوپ 4-20 mA HART پشتیبانی میکنند و ارتباط پیوسته با تجهیزات ابزار دقیق میدانی را تضمین مینمایند. ایزولاسیون گالوانیکی از ایجاد حلقههای زمین جلوگیری کرده و تداخل الکترومغناطیسی را در پردازش سیگنالهای ترکیبی دیجیتال-آنالوگ روی باس بکپلین N-IO کاهش میدهد.
پرسشهای متداول
س: کدام بیسپلیتها برای نصب ماژول S2MMM843-SS1030 سازگار هستند؟
پ: این ماژول مستقیماً روی بیسپلیتهای I/O نوع N-IO شرکت Yokogawa، از جمله مدلهای S2BN1D، S2BN4D و S2BN5D، نصب میشود.
س: آیا این ماژول میتواند سیگنالهای ولتاژ و جریان را بهطور همزمان مدیریت کند؟
پ: بله. این ماژول دارای 8 ورودی آنالوگ و 8 خروجی آنالوگ است که برای محدودههای استاندارد سیگنال ولتاژ (0-10 V, ±5 V, ±10 V) یا جریان (0-20 mA, 4-20 mA)، در کنار I/O دیجیتال گسسته، قابل پیکربندی هستند.
س: نیاز اصلی منبع تغذیه این ماژول چیست؟
پ: این ماژول به ورودی برق عملیاتی 24 VDC با جریان 100 mA نیاز دارد.
راهنمای نصب میدانی
- ماژول S2MMM843-SS1030 را با ریلهای راهنما روی بیسپلیت N-IO تعیینشده (S2BN1D، S2BN4D یا S2BN5D) همراستا کرده و آن را محکم فشار دهید تا کانکتورهای بکپلین کاملاً در جای خود قرار گیرند.
- اطمینان حاصل کنید اتصالات سیمکشی میدانی سیگنالهای آنالوگ (4-20 mA / 0-10 V) و دیجیتال از یکدیگر جدا باشند تا از کوپلشدن نویز جلوگیری شود.
- خطوط برق اصلی 24 VDC را به ترمینالهای برق بیسپلیت وصل کرده و پیش از برقدار کردن ماژول، سطح ولتاژ و قطبیت صحیح را بررسی کنید.
- اطمینان حاصل کنید شیلد تمام کابلهای سیمکشی میدانی به باس اتصال زمین سیستم متصل شده باشد تا یکپارچگی ایزولاسیون سیگنال کانال به سیستم حفظ شود.
