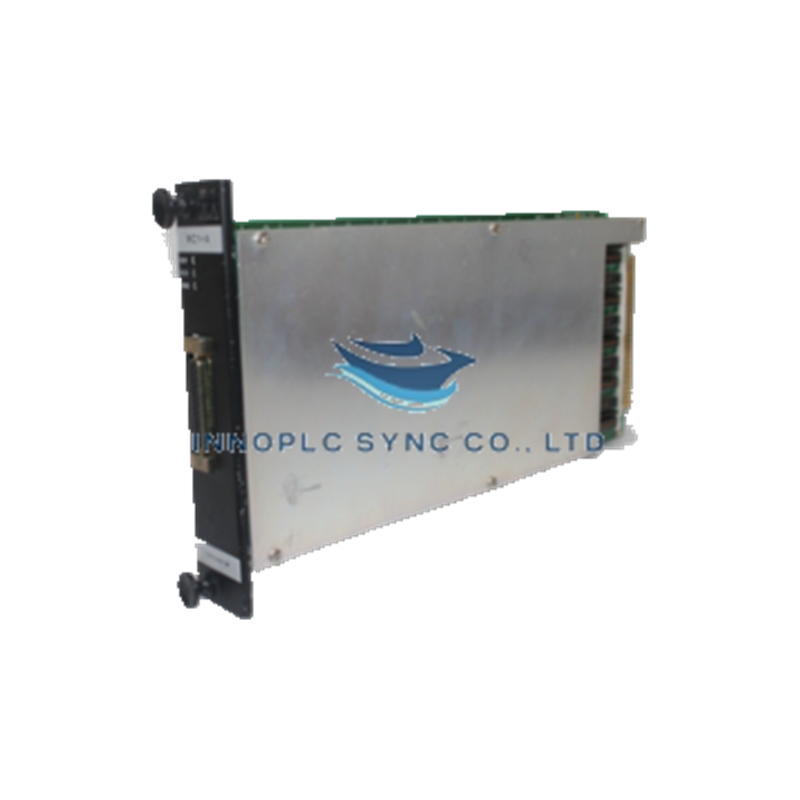

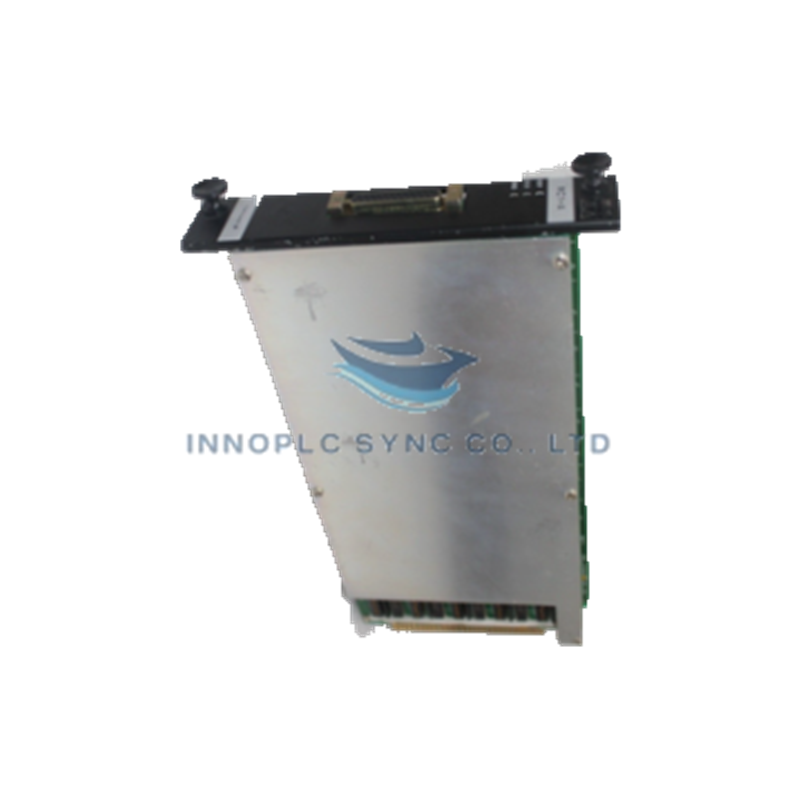

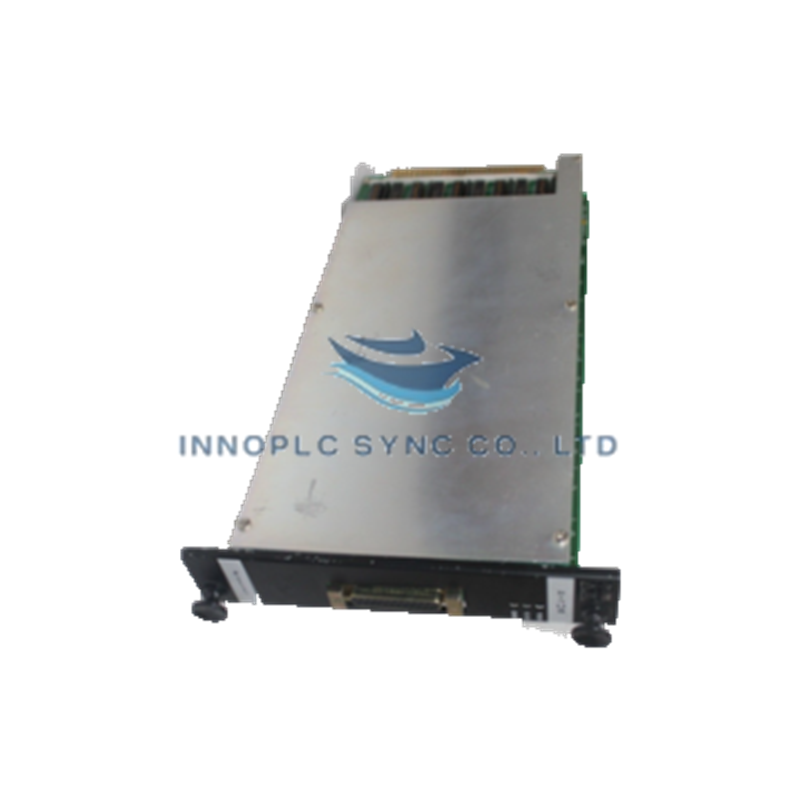

کارت ماژول PLC یوکوگاوا RC1*A
Yokogawa RC1*A که با عنوان کارت ماژول PLC مدل RC1*A نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پردازش سیگنالهای گسسته و اجرای خروجی دیجیتال در پلتفرمهای DCS یوکوگاوا CENTUM VP و CENTUM CS 3000 عمل میکند. این کارت با منبع تغذیه 24 VDC (+/-10%)، کنترل منطقی سینک یا سورس را با جریان خروجی حداکثر 1 A برای هر کانال (در بازه 0 تا 24 VDC) اجرا میکند و پارامترهای سیستم را از طریق پروتکلهای Modbus RTU و Modbus TCP، در دمای کاری -20 تا 70 deg C، مبادله میکند.
بررسی پسوندها و ماتریس مدل
| بخش کد | موقعیت / گزینه | مشخصات عملکردی |
|---|---|---|
| RC1 | مدل پایه | کارت رابط منطق PLC گسسته و ارتباطات |
| ***** | پسوند گزینه | نسخه سختافزاری / گزینه پوشش نصب |
| A | مشخصکننده نسخه | عرضه نسل اول برد مدار |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RC1*A |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 1.5 kg (3.31 lbs) |
| ابعاد | 12.7 cm x 15.2 cm x 25.4 cm (5.0 in x 6.0 in x 10.0 in) |
| دمای کاری | -20 تا 70 deg C (-4 تا 158 deg F) |
| مصرف توان | ولتاژ کاری: 24 VDC (+/-10%) |
| نوع خروجی | خروجی دیجیتال سینک یا سورس قابل پیکربندی |
| ظرفیت راهاندازی خروجی | بار 1 A برای هر کانال (بازه خروجی 0 تا 24 VDC) |
| پروتکلهای ارتباطی | Modbus RTU، Modbus TCP |
| پلتفرم سیستم | Yokogawa CENTUM VP / CENTUM CS 3000 DCS |
| دستهبندی ماژول | کارت ماژول کنترل PLC |
مسیریابی سیگنال میدانی و یکپارچهسازی حلقه DCS
RC1*A زمانبندی قطعی را هنگام فعالسازی خروجی دیجیتال و ثبت رویدادهای گسسته تضمین میکند. این کارت با بهرهمندی از ایزولاسیون نوری کانالبهکانال، گذرگاههای پردازنده داخلی حساس را در برابر گذراهای خطوط میدانی، نویز قوس ناشی از پرش کنتاکت و حلقههای زمین محافظت میکند. مدار یکپارچه بهبود سیگنال، عبور شفاف سیگنال را برای تجهیزات پروتکل حلقه 4-20 mA HART که بهطور همزمان از تابلوهای مارشالینگ مشترک استفاده میکنند حفظ کرده و از مدولاسیون فرکانسی HART FSK دیجیتال در برابر نویز کلیدزنی القایی محافظت میکند.
پرسشهای متداول
س: کانال خروجی دیجیتال در RC1*A برای حالت سینک در برابر سورس چگونه پیکربندی میشود؟
پ: عملکرد سینک یا سورس با سیمکشی جامپر ترمینال فیزیکی روی بلوک سیمکشی میدانی و مطابق با طرح سیمکشی تغذیه بار میدانی تعیین میشود.
س: چه رابطهای ارتباطی برای یکپارچهسازی سیستم میزبان روی کارت RC1A در دسترس هستند؟ پ: RC1A از لینکهای ارتباطی اترنت صنعتی و سریال با استفاده از پروتکلهای Modbus TCP و Modbus RTU برای دسترسی داده همتابههمتا و نظارتی پشتیبانی میکند.
راهنمای نصب میدانی
- ایزولاسیون توان: پیش از نصب، خارج کردن یا سیمکشی کارت RC1*A، منابع تغذیه اولیه 24 VDC و ولتاژهای بار خارجی میدانی را کاملاً بیبرق کنید.
- همراستاسازی بکپلین: کارت را در امتداد ریلهای راهنمای شاسی بلغزانید تا کانکتورهای بکپلین کاملاً در جای خود بنشینند، سپس پیچهای نگهدارنده بالا و پایین را قفل کنید.
- سیمکشی بار میدانی: اطمینان حاصل کنید بارهای القایی خارجی که توسط کانالهای خروجی 1 A راهاندازی میشوند، مانند شیرهای برقی یا سیمپیچ رله، به دیودهای سرکوب ولتاژ برگشتی مجهز باشند که در دو سر آنها نصب شدهاند.
- اتصال شیلدها: سیمهای تخلیه شیلد کابلهای ارتباطی و سیگنال را مستقیماً با استفاده از تسمههای اتصال زمین کوتاه و کمامپدانس به شینه زمین تابلو متصل کنید.
- فاصلهگذاری حرارتی: مسیرهای تهویه هوای پاک در بالا و پایین شاسی کارت را باز نگه دارید تا اتلاف حرارت طبیعی همرفتی تا آستانه دمای کاری 70 deg C پشتیبانی شود.
