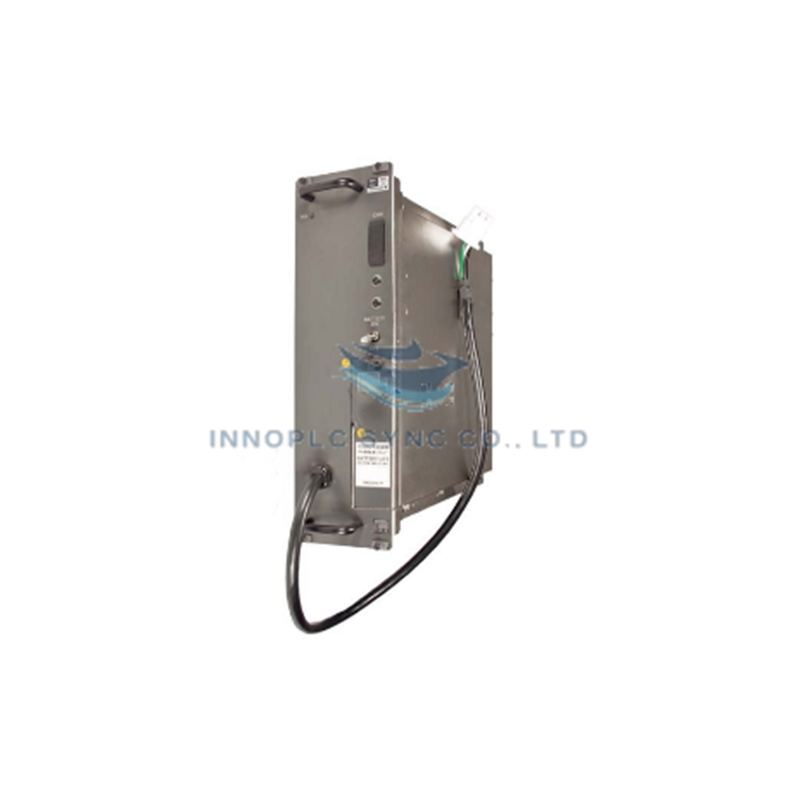

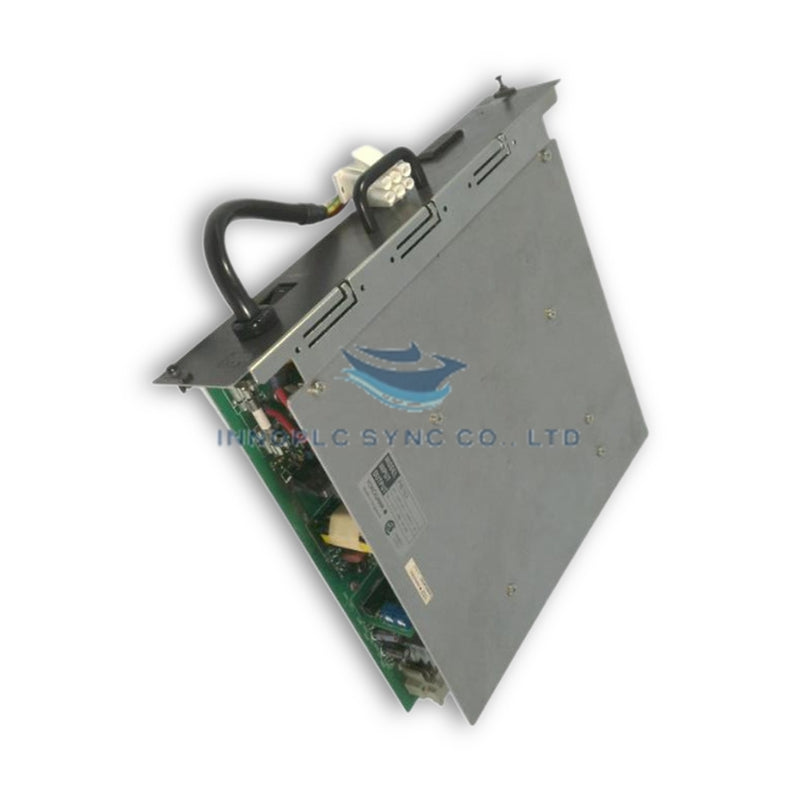

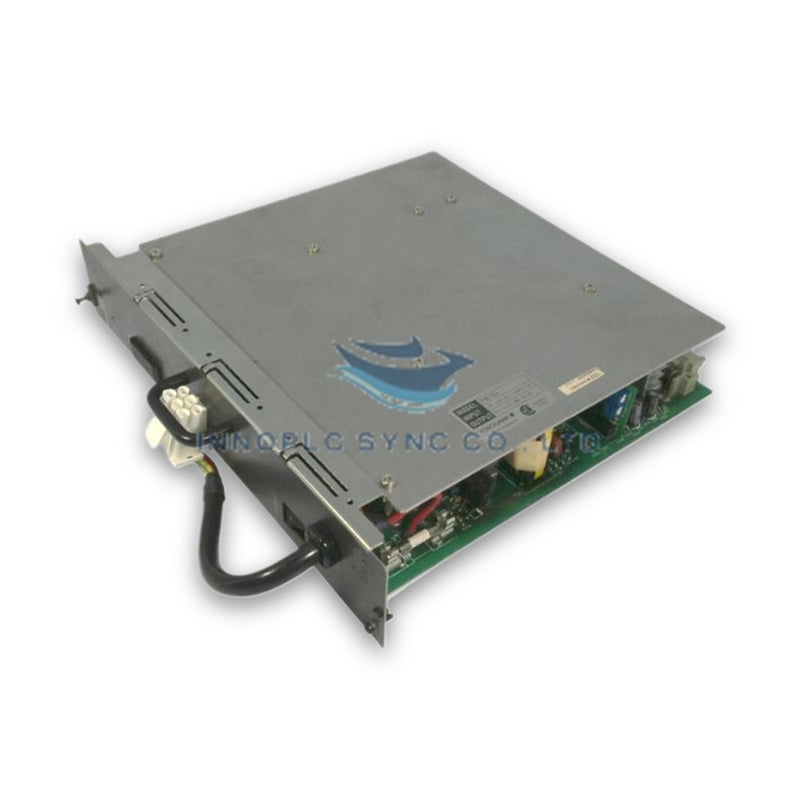

ماژول منبع تغذیه یوکوگاوا PW702-S1

SKU: PW702-S1

Manufacturer: Yokogawa
Product No.: PW702-S1
Condition：در انبار
Product Type: ماژول‌های منبع تغذیه
Product Origin: Japan
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

Yokogawa PW702-S1 که با نام PW702 Power Supply Module نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای تبدیل برق AC سطح خط به ولتاژ باس DC تنظیم‌شده در مجموعه‌های رک DCS مدل CENTUM CS 3000 / VP عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	PW702-S1
برند	Yokogawa
مبدأ	ژاپن
وزن	1.5 kg
ابعاد	5.1 cm x 22.9 cm x 20.3 cm
دمای کاری	-20 deg C تا +70 deg C
مصرف توان	250 VA
ولتاژ ورودی	100-240 VAC, 50/60 Hz
حداکثر جریان ورودی	1.2 A
ولتاژ خروجی نامی	24 VDC +/- 5%
جریان خروجی نامی	6 A (مجموع خروجی‌های 1 و 2)
زمان نگه‌داری خروجی	20 ms
استقامت عایقی	1500 VAC بین ورودی و ترمینال FG
نشانگر وضعیت	LED سبز READY

ایزولاسیون کانال و معماری باس توان

PW702-S1 از توپولوژی تبدیل توان با ترانسفورماتور ایزوله استفاده می‌کند تا قابلیت تحمل دی‌الکتریک 1500 VAC بین ترمینال‌های ورودی AC و زمین فریم (FG) را فراهم کند. این ایزولاسیون از کوپل‌شدن گذراهای ولتاژ بالای حالت مشترک در خط برق اولیه به باس بک‌پلین 24 VDC جلوگیری می‌کند. مدار داخلی شرطی‌سازی توان، تداخل نویزی بین کانال‌ها را کاهش می‌دهد و تثبیت ولتاژ خروجی را در محدوده تنظیمی +/- 5% فراهم می‌کند؛ در نتیجه، یکپارچگی سیگنال در کارت‌های ورودی آنالوگ و مدارهای جبران‌سازی اتصال سرد (CJC) فعال در رک زیرسیستم محلی حفظ می‌شود.

سؤالات متداول

س: حداکثر زمان مجاز نگه‌داری خروجی هنگام قطع برق AC چقدر است؟

پ: ماژول پس از قطع کامل ورودی AC، در بار نامی کامل، ولتاژ خروجی نامی را حداقل به مدت 20 ms حفظ می‌کند.

س: اتصال صحیح زمین شاسی روی ترمینال اصلی چگونه برقرار می‌شود؟

پ: برای برآورده‌کردن استاندارد ایمنی ایزولاسیون 1500 VAC، اتصال سیم‌کشی اولیه AC باید شامل اتصال مستقیم و کم‌امپدانس سیم زمین خط به ترمینال FG (زمین فریم) ماژول باشد.

راهنمای نصب در محل

ماژول را به‌صورت عمودی در شکاف اختصاصی منبع تغذیه رک پایه DCS نصب کنید و مطمئن شوید سازوکارهای قفل شاسی در بالا و پایین کاملاً درگیر شده‌اند.
پیش از اتصال سیم‌کشی 100-240 VAC به ترمینال‌بلوک، از بی‌برق‌بودن توان خط اطمینان حاصل کنید.
هادی ارت حفاظتی را مستقیماً با استفاده از کابلشو حلقه‌ای به ترمینال FG متصل کرده و آن را مطابق استاندارد سازنده با گشتاور مناسب محکم کنید.
برای حفظ جریان هوای همرفتی غیرفعال، حداقل 50 mm فاصله در بالا و پایین پره‌های هیت‌سینک ماژول در نظر بگیرید.
برق AC را وصل کنید و روشن‌شدن LED سبز READY را بررسی کنید؛ این نشان‌دهنده تولید معتبر خروجی باس 24 VDC است.
