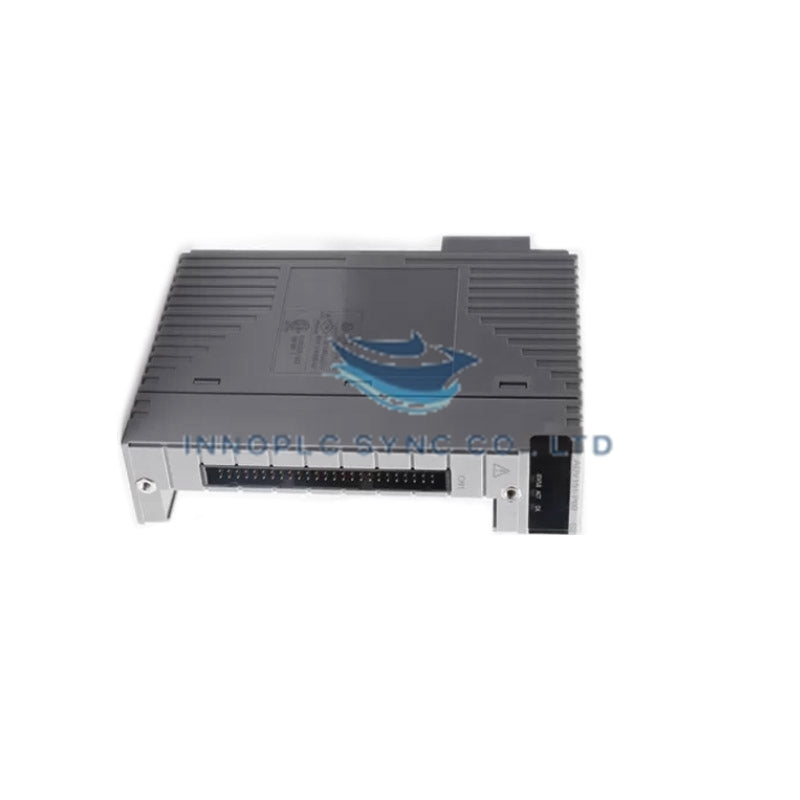

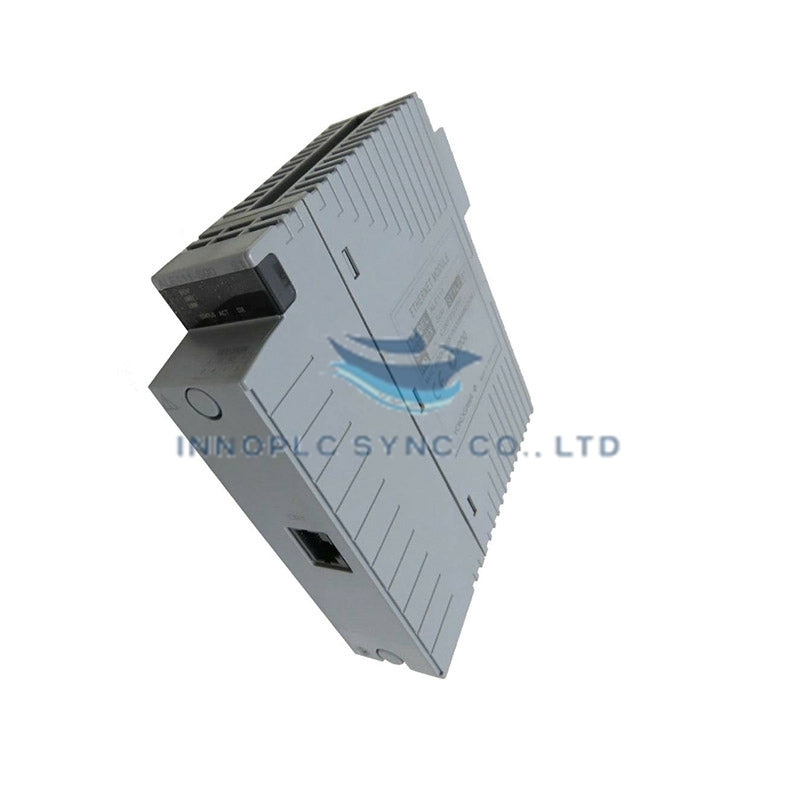

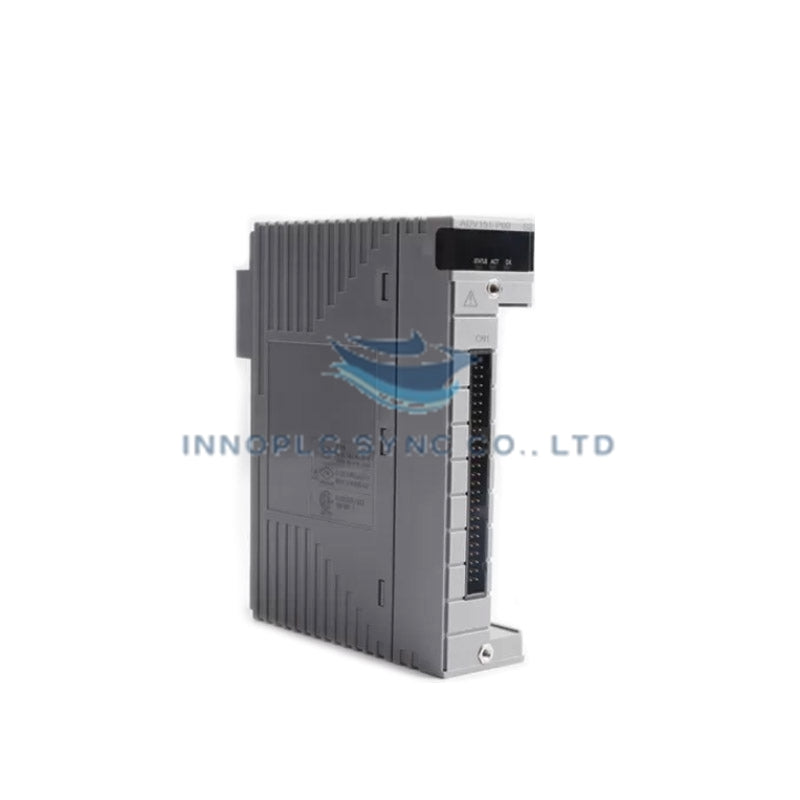

ماژول منبع تغذیه Yokogawa PW482-10 S2

SKU: PW482-10 S2

Manufacturer: Yokogawa
Product No.: PW482-10 S2
Condition：در انبار
Product Type: ماژول‌های منبع تغذیه
Product Origin: Japan
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

منبع تغذیه Yokogawa PW482-10 S2 که با عنوان ماژول منبع تغذیه PW482 نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای تبدیل برق AC به DC و تأمین توان منطقی سیستم در پلتفرم‌های CENTUM VP / CENTUM CS 3000 عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	PW482-10 S2
برند	Yokogawa
مبدأ	ژاپن
وزن	وزن استاندارد ماژول
ابعاد	ابعاد نصب استاندارد ماژول FCU/Node یوکوگاوا
دمای کاری	محیط کاری استاندارد کابینت
مصرف برق	230 VA (تقریباً 120 W)
ولتاژ ورودی	220-240 VAC (+/-10%)
فرکانس ورودی	50/60 Hz (+/-3 Hz)
ولتاژهای خروجی	منطق سیستم: 5.1 VDC در 7.8 A؛ تغذیه فیلد: 24 VDC در 1.7 A
معماری افزونگی	پیکربندی دوگانه افزونه (شکاف‌های P1 و P2)
نسخه سخت‌افزار	سبک S2
ترمینال‌های فیلد	ترمینال‌های پیچی M4 برای اتصال زمین و برق
نحوه نصب	نصب با کانکتور اختصاصی بک‌پلین

ایزولاسیون کانال‌به‌کانال و آماده‌سازی توان حلقه فیلد

این ماژول دو ریل خروجی DC تنظیم‌شده را با ایزولاسیون گالوانیکی یکپارچه فراهم می‌کند تا از رسیدن گذراهای برق AC ولتاژبالا به ریزپردازنده‌های بک‌پلین جلوگیری شود. ایزولاسیون پیوسته کانال‌به‌کانال میان منطق داخلی و ریل توان فرستنده 24 VDC از انتشار نویز مد مشترک جلوگیری کرده و پایداری سیگنال را برای تجهیزات ابزار دقیق پروتکل حلقه 4-20 mA HART متصل به گره‌های I/O مجاور حفظ می‌کند.

سؤالات متداول

س: کد سبک «S2» روی سخت‌افزار PW482-10 چه معنایی دارد؟

پ: این کد نشان‌دهنده یک نسخه سخت‌افزاری خاص با اجزای داخلی به‌روزشده است. برای اشتراک‌گذاری بهینه بار در پیکربندی دوگانه افزونه، استفاده از کدهای سبک یکسان در جفت ماژول‌های افزونه توصیه می‌شود.

س: آیا در پیکربندی‌های توان دوگانه افزونه، تعویض گرم پشتیبانی می‌شود؟

پ: بله. در یک آرایش دوگانه افزونه در شکاف‌های P1 و P2، می‌توان ماژول منبع تغذیه معیوب را در حالی که سیستم همچنان برق‌دار است تعویض کرد، بدون آنکه عملکرد ایستگاه کنترل فیلد مختل شود.

س: آیا ماژول PW482-10 S2 را می‌توان روی ریل DIN استاندارد نصب کرد؟

پ: خیر. این واحد باید از طریق کانکتور رابط اختصاصی بک‌پلین خود درون واحدهای گره یا واحدهای کنترل فیلد سازگار Yokogawa نصب شود.

راهنمای نصب در فیلد

ماژول PW482-10 S2 را در شکاف تعیین‌شده رک (شکاف P1 یا P2 برای کاربردهای افزونه) بلغزانید تا کانکتور رابط بک‌پلین به‌طور ایمن در جای خود قرار گیرد.
تمام پیچ‌های نگهدارنده ماژول را محکم کنید تا اتصال مناسب زمین و مقاومت کافی در برابر لرزش کابینت تضمین شود.
خطوط تغذیه 220-240 VAC را با استفاده از کانکتورهای پیچی M4 به ترمینال‌های برق تعیین‌شده متصل کنید و از اتصال صحیح زمین حفاظتی به شینه زمین کابینت اطمینان یابید.
در اطراف رک ماژول فضای تهویه کافی حفظ کنید تا هنگام کارکرد پیوسته با بار کامل، اتلاف طبیعی گرما امکان‌پذیر باشد.
