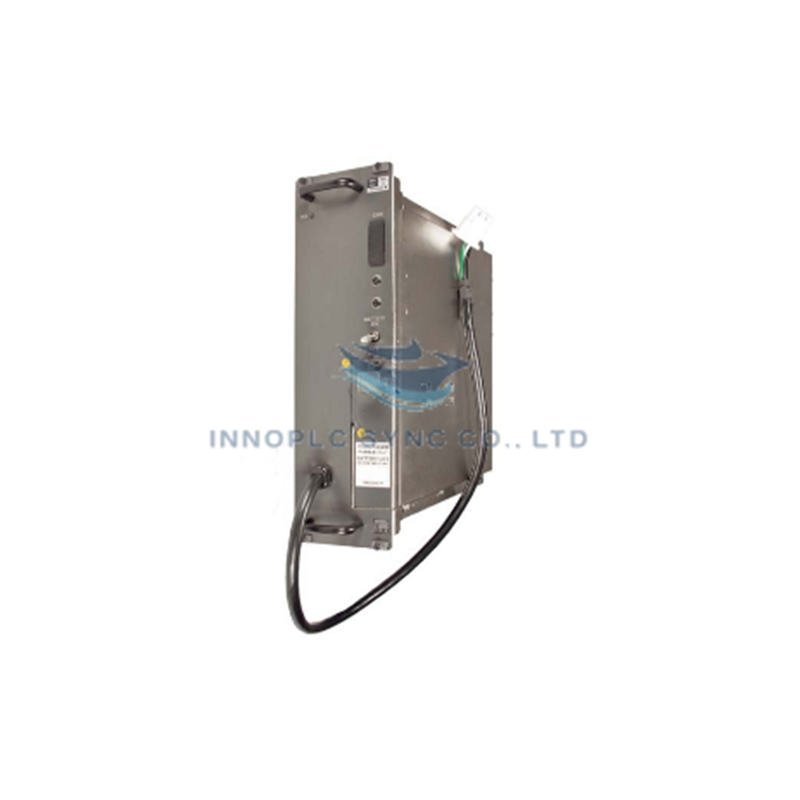

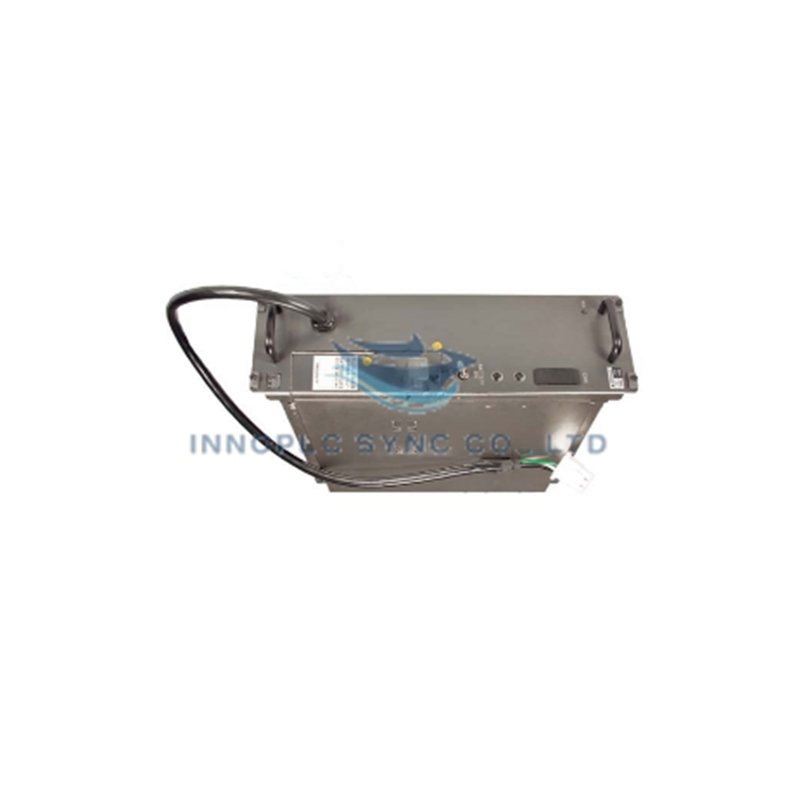

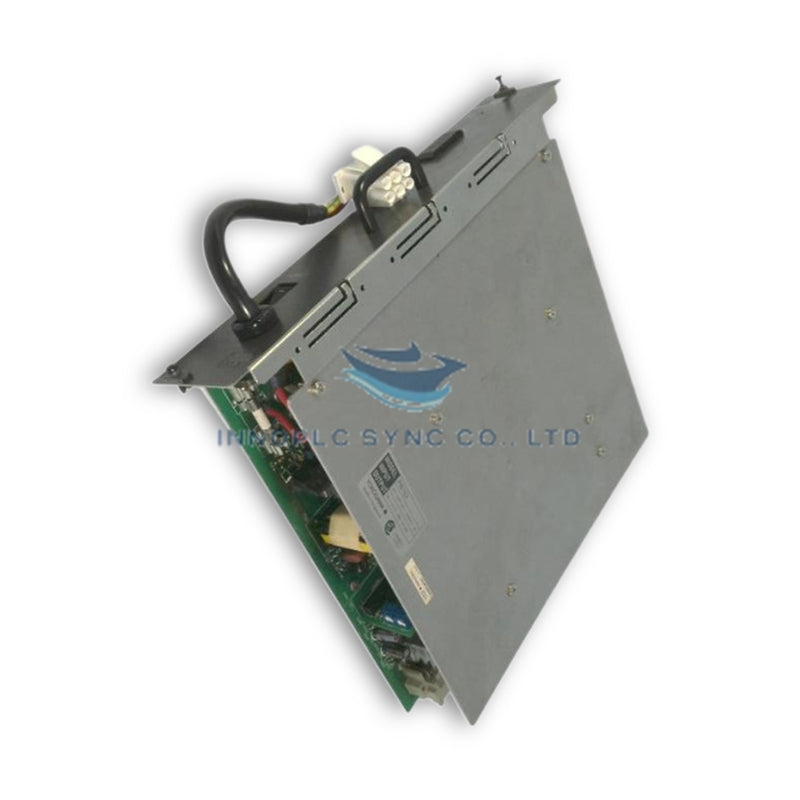

منبع تغذیه یوکوگاوا PW302 S4

SKU: PW302 S4

Manufacturer: Yokogawa
Product No.: PW302 S4
Condition：در انبار
Product Type: ماژول‌های منبع تغذیه
Product Origin: Japan
Payment:T/T, Western Union
Weight: 3600g
Shipping port: Xiamen
Warranty: 12 months

یوکوگاوا PW302 S4 که با نام ماژول منبع تغذیه PW302 نیز ثبت شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای توزیع برق DC تنظیم‌شده در شبکه‌های سیستم کنترل فرایند CENTUM عمل می‌کند. این ماژول برق AC ورودی را به ریل‌های ولتاژ DC ایزوله تبدیل می‌کند که برای تأمین انرژی تجهیزات ابزار دقیق میدانی و بک‌پلین‌های گره‌های سیستم موردنیاز هستند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	PW302 S4
برند	یوکوگاوا
مبدأ	ژاپن
وزن	3.6 kg
ابعاد	11 cm x 28 cm x 26 cm
دمای کاری	0 تا 50 deg C
مصرف برق	خروجی 84 W (بازدهی >= 92%)
ولتاژ ورودی	220-240 VAC, 50/60 Hz
ولتاژ خروجی	24 VDC (تنظیم‌شده)
جریان خروجی	3.5 A
حالت آماده‌به‌کار	کمتر از 0.5 W
درجه حفاظت	IP20

پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال‌به‌کانال

ماژول PW302 S4 برق تحریک تمیز 24 VDC را برای تجهیزات آنالوگ میدانی و مؤلفه‌های بک‌پلین ایستگاه کنترل تأمین می‌کند. ایزولاسیون گالوانیکی استاندارد درون مرحله تبدیل توان، از عبور حلقه‌های زمین و نویز فرکانس بالا بین خطوط توزیع برق اصلی و سخت‌افزار حساس پردازش آنالوگ جلوگیری می‌کند. این ریل ولتاژ ایزوله به حفظ یکپارچگی سیگنال در حلقه‌های ابزار دقیق 4-20 mA HART و کارت‌های I/O downstream کمک کرده و از انحراف یا تداخل متقابل کانال‌ها جلوگیری می‌کند.

سؤالات متداول

س: برای جلوگیری از ورود نویز میدانی به بک‌پلین کنترل از طریق PW302 S4 چه اقدامات حفاظتی وجود دارد؟

پ: این ماژول برای مسدود کردن نویز هم‌مد و جلوگیری از تأثیر اختلاف پتانسیل زمین بر تجهیزات ابزار دقیق کنترلی، به ایزولاسیون گالوانیکی داخلی مبتنی بر ترانسفورماتور بین ورودی برق AC و ریل‌های خروجی 24 VDC متکی است.

س: آیا می‌توان PW302 S4 را بدون محفظه در محیط‌های میدانی سخت و روباز نصب کرد؟

پ: خیر، PW302 S4 دارای درجه حفاظت IP20 است و باید داخل یک تابلو کنترل صنعتی یا جعبه اتصال درزبندی‌شده و عاری از گردوغبار نصب شود تا مدارهای داخلی در برابر رطوبت و نفوذ ذرات جامد محافظت شوند.

دستورالعمل‌های نصب میدانی

ماژول را به‌صورت عمودی داخل یک تابلو کنترل با درجه حفاظت IP54 یا بالاتر نصب کنید تا گردش مناسب هوای همرفتی از منافذ محفظه IP20 تضمین شود.
پیش از اتصال سیم‌کشی برق 220-240 VAC شهر به پایانه‌های برق، کابل اتصال زمین را به پایانه اصلی اتصال بدنه به زمین وصل کنید.
برای به حداقل رساندن تداخل الکترومغناطیسی، سیم‌کشی منبع تغذیه AC را داخل کانال‌های سیم تابلو از کابل‌های حساس ابزار دقیق 4-20 mA جدا نگه دارید.
