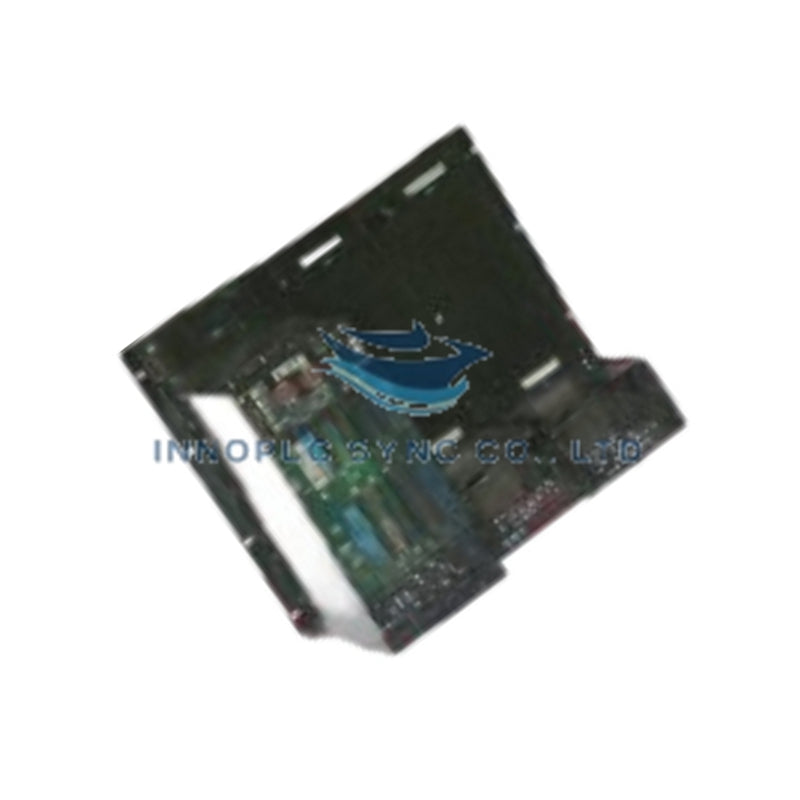

ایستگاه کنترل میدانی یوکوگاوا PFCD-S5520
Yokogawa PFCD-S5520 که با عنوان PFCD-S5520 Field Control Station نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای پردازش بلادرنگ حسگرها و اجرای حلقه‌های توزیع‌شده در شبکه‌های DCS یوکوگاوا عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PFCD-S5520 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 8.16 kg (18.00 lbs) |
| ابعاد | ابعاد شاسی استاندارد ایستگاه کنترل میدانی یوکوگاوا |
| دمای کاری | -10 deg C تا +60 deg C |
| مصرف برق | تغذیه از گذرگاه بک‌پلین / تغذیه‌شده از سیستم |
| نوع سیستم | ایستگاه کنترل میدانی / کنترل‌کننده حسگر |
| نوع نصب | نصب رک / نصب پنلی |
شرطی‌سازی حلقه فرایند و ایزولاسیون کانال
شاسی PFCD-S5520 مسیردهی سیگنال سنگین‌کاری‌شده‌ای را در بک‌پلین یکپارچه می‌کند که برای ایزوله‌کردن ورودی‌های حسگرهای میدانی از مدارهای منطقی CPU سیستم طراحی شده است. موانع ایزولاسیون گالوانیکی از انتشار نویز حالت مشترک جلوگیری کرده و جریان‌های حلقه زمین را در سراسر ماژول‌های رابط میدانی آنالوگ و دیجیتال سرکوب می‌کنند. این چارچوب شرطی‌سازی سیگنال، ارتباط HART با دقت بالا در بازه 4-20 mA، جبران‌سازی پایدار اتصال سرد (CJC) برای ترانسمیترهای دما و تبادل قطعی داده را در خطوط باس میدانی DCS به‌هم‌پیوسته تضمین می‌کند.
سؤالات متداول
پرسش: اتصال زمین شاسی چگونه برقرار می‌شود تا از خطوط حسگر متصل در برابر EMI محافظت شود؟
پاسخ: شاسی دارای یک پیچ اتصال زمین مسی اختصاصی است که باید با استفاده از یک هادی کوتاه و چندرشته‌ای به شینه اصلی ارت حفاظتی (PE) کابینت متصل شود تا شیلدینگ مناسب و تخلیه اضافه‌ولتاژ تضمین شود.
پرسش: آیا PFCD-S5520 از یکپارچه‌سازی ماژول‌های حسگر چندکاناله پشتیبانی می‌کند؟
پاسخ: بله، ساختار بک‌پلین از کارت‌های ورودی/خروجی و کنترل حسگر با چگالی بالا پشتیبانی می‌کند و توان و باس‌های ارتباطی را در میان اسلات‌های نصب‌شده توزیع می‌کند.
راهنمای نصب میدانی
- شاسی ایستگاه کنترل را با استفاده از تجهیزات صنعتی مناسب M6، به‌طور محکم درون فریم رک 19 اینچی یا صفحه نصب نصب کنید.
- پیش از نصب ماژول‌های فعال پردازنده یا ورودی/خروجی، پیچ اتصال هم‌بندی زمین مرکزی را مستقیماً به باس زمین کابینت سیستم متصل کنید.
- پیش از اتصال سیم‌ها به ترمینال‌های اصلی، اطمینان حاصل کنید که تغذیه‌های برق کاملاً ایزوله شده‌اند.
- برای امکان اتلاف حرارت غیرفعال در سراسر اجزای مولد گرما، پیرامون شاسی رک فاصله‌ای 50 mm حفظ کنید.
- پیش از نصب کارت‌ها، صحت پین‌های کانکتور بک‌پلین را بررسی کرده و همه ضامن‌های نگهدارنده ماژول را کاملاً در جای خود قفل کنید.
