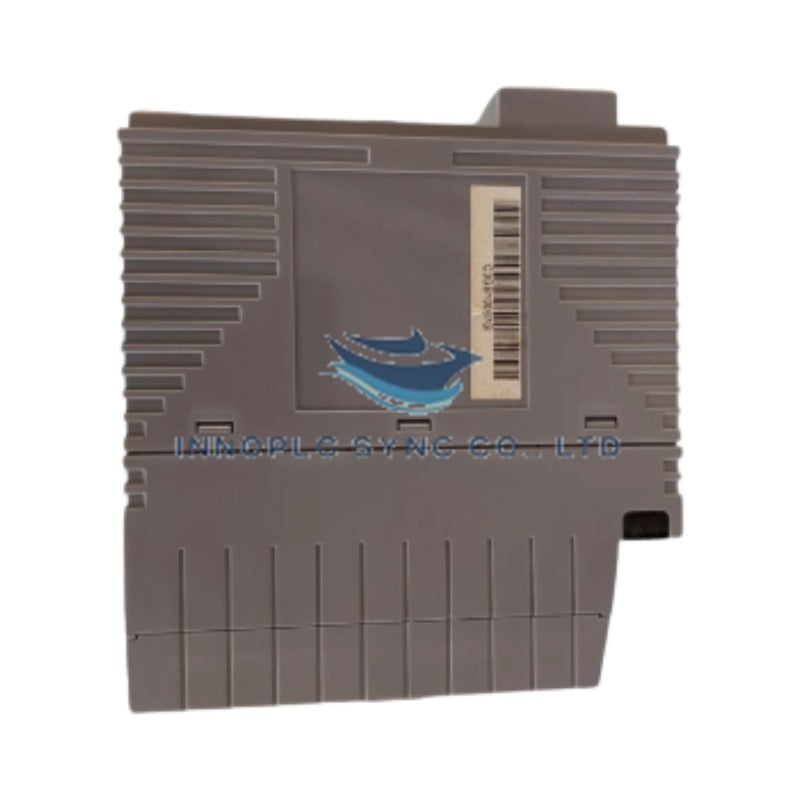

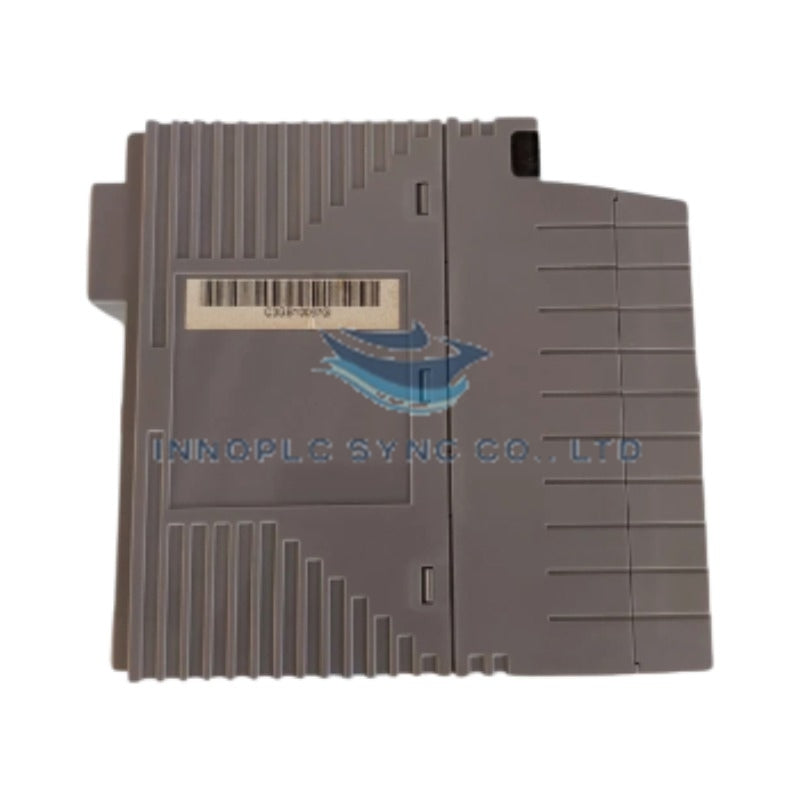

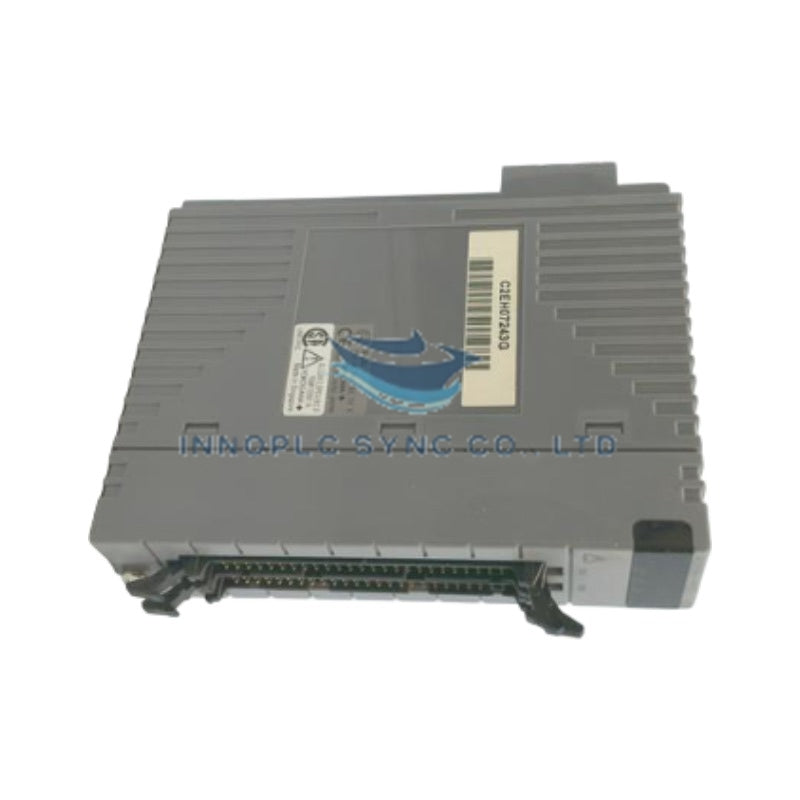

ماژول خروجی دیجیتال یوکوگاوا PDV551-P03
ماژول Yokogawa PDV551-P03 که برای سوئیچینگ سیگنالهای منطقی گسسته در معماریهای DCS یوکوگاوا پیکربندی شده و با نام PDV551، یعنی ماژول خروجی دیجیتال، نیز در کاتالوگ ثبت شده است، اجرای مستقیم فیزیکی/الکتریکی را برای راهاندازی عملگرهای میدانی و رلههای واسط فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PDV551-P03 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.35 kg |
| ابعاد | 130 mm x 100 mm x 30 mm |
| دمای کاری | -20 تا 60 deg C |
| مصرف برق | 3.5 W |
| کانالهای خروجی | 16 کانال گسسته |
| نوع خروجی | خروجی DC گسسته |
| محدوده ولتاژ خروجی | 24 VDC نامی (+/-10%) |
| حداکثر جریان خروجی | 0.5 A برای هر کانال |
| زمان سوئیچینگ | کمتر از 1 ms (روشن به خاموش / خاموش به روشن) |
| مکانیزم حفاظتی | حفاظت یکپارچه اضافهجریان و اتصال کوتاه در سطح کانال |
ایزولاسیون گالوانیکی و یکپارچگی اتصال سرد
رابط خروجی دیجیتال Yokogawa PDV551-P03 از موانع ایزولاسیون نوری پرسرعت برای جداسازی سیگنالهای منطقی سمت بَکپلین از مدارهای راهانداز 24 VDC سمت فیلد استفاده میکند. ایزولاسیون کانالبهکانال و موانع گالوانیکی فیلد به باس از ایجاد حلقههای زمین، جهشهای گذرای ولتاژ و انتشار نویز مد مشترک در شبکههای کنترل فرایند جلوگیری میکنند. مدار حفاظتی داخلی، وضعیت بار فیلد را بهطور پیوسته پایش میکند تا هنگام اضافهبار حرارتی یا خطاهای اتصال کوتاه، محدودسازی سریع جریان را اعمال کند؛ در نتیجه از ترانزیستورهای خروجی داخلی محافظت شده و یکپارچگی توان بَکپلین حفظ میشود.
سؤالات متداول
س: حداکثر تأخیر پاسخ هنگام راهاندازی بارهای خازنی یا القایی فیلد با PDV551-P03 چقدر است؟
پ: زمان سوئیچینگ تغییر وضعیت برای هر دو حالت روشن و خاموش، در بارهای مقاومتی کمتر از 1 ms است. برای بارهای القایی، باید دیودهای حفاظت فلایبک در دو سر پایانههای عملگر فیلد نصب شوند تا از جهشهای ولتاژ و تأخیر در عملکرد خاموششدن جلوگیری شود.
س: حفاظت کانال هنگام وقوع خطای اضافهجریان در یک خط خروجی چگونه عمل میکند؟
پ: حفاظت یکپارچه اضافهجریان در سطح کانال، جریان خطا را محدود میکند تا از خرابی حرارتی مرحله راهانداز خروجی جلوگیری شود. ماژول ایزولاسیون گالوانیکی فیلد به باس را حفظ میکند و با ایزولهکردن مدار آسیبدیده، از تداخل یا اختلال در کانالهای خروجی مجاور روی همان ماژول جلوگیری میکند.
راهنمای نصب در فیلد
- پیش از نصب یا خارجکردن ماژول، اطمینان حاصل کنید که منبع تغذیه بَکپلین ایزوله شده است تا از ایجاد قوس الکتریکی در کانکتورهای باس جلوگیری شود.
- راهنماهای کارت ماژول را با شیار رک همراستا کنید و ماژول را محکم فشار دهید تا مکانیزم قفل بهطور ایمن درگیر شود.
- سیمکشی فیلد را جدا از کابلهای AC ولتاژبالا و خروجیهای درایو فرکانس متغیر مسیردهی کنید تا کوپلینگ الکترومغناطیسی حذف شود.
- برای تمام کابلهای فیلد، در نقطه ورود به کابینت، اتصال شیلد پیوسته 360 درجه به زمین ایجاد کنید و شیلدها را به باس زمین حفاظتی سیستم (PE) متصل کنید.
- بررسی کنید که منابع تغذیه خارجی 24 VDC در شرایط بار کامل، با تلرانس ولتاژ مشخصشده +/-10% مطابقت داشته باشند.
