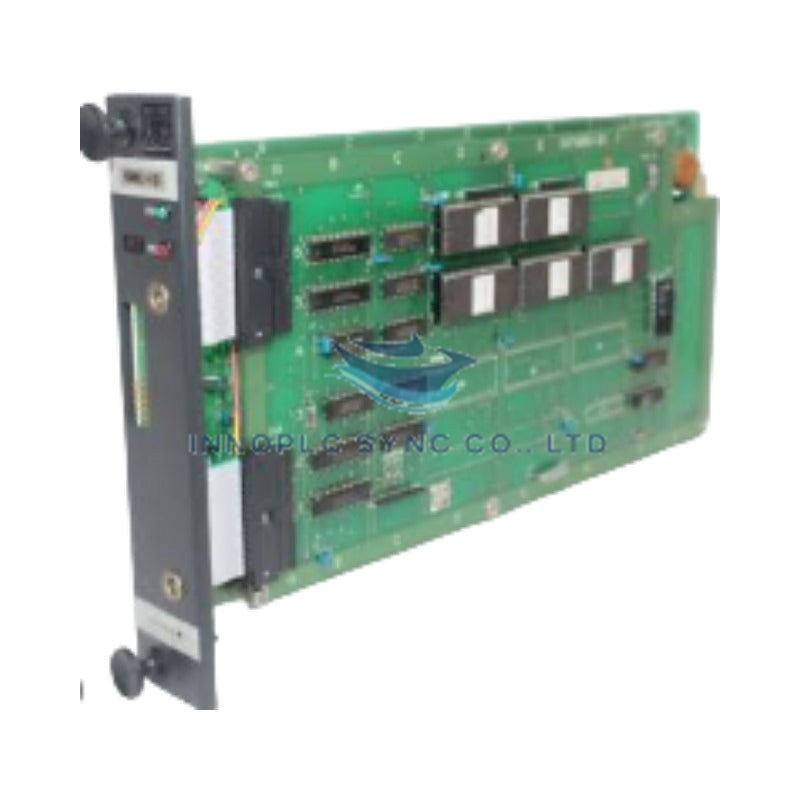

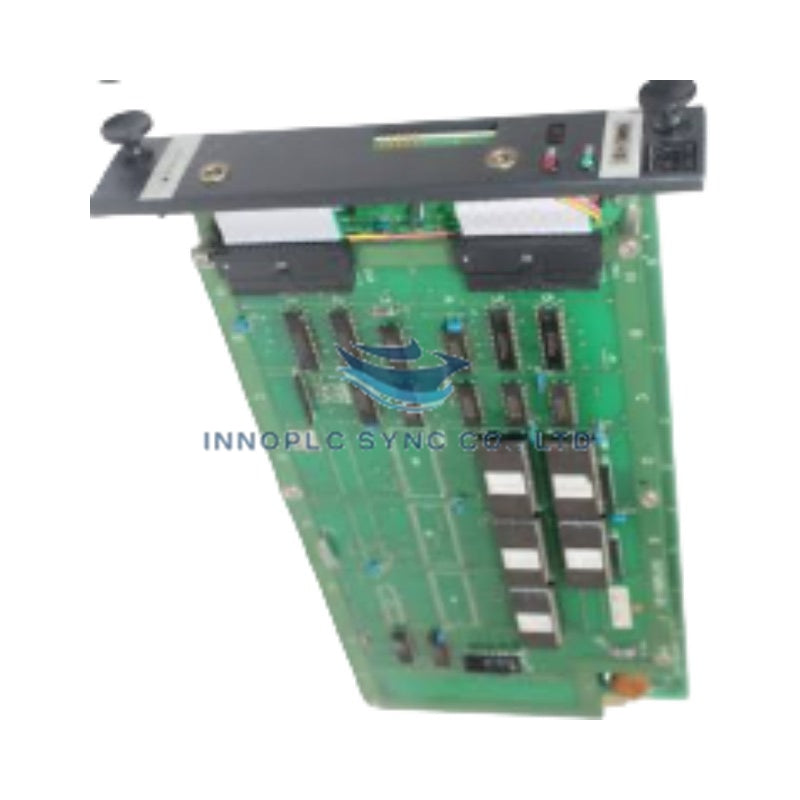

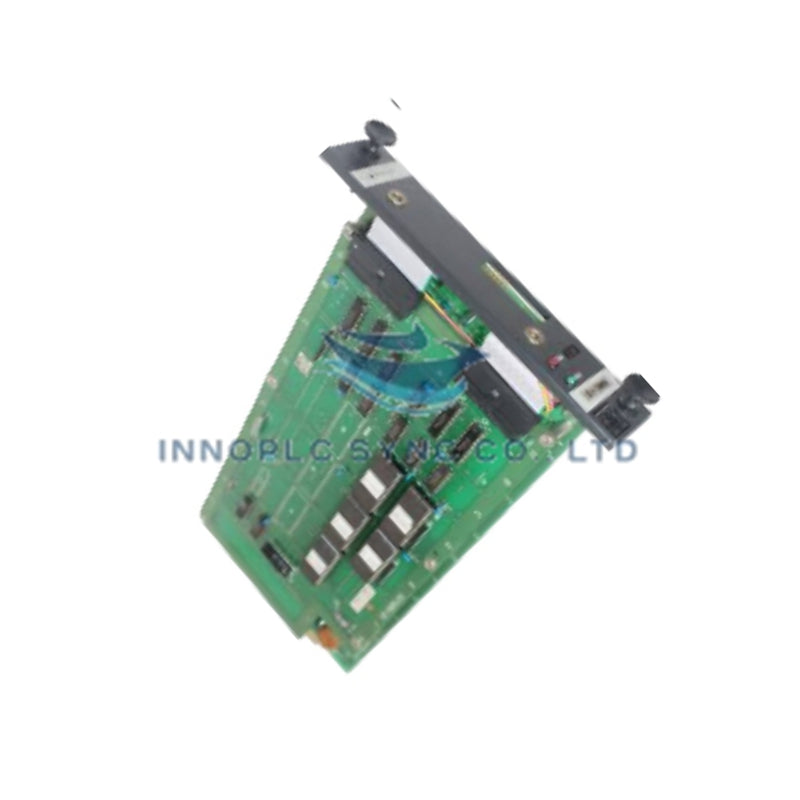

ماژول ارتباطی NM6*D یوکوگاوا
Yokogawa NM6*D که با عنوان ماژول ارتباطی NM6*D نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای مسیریابی پرسرعت دادههای سریال و فیلدباس در شبکههای کنترل صنعتی Yokogawa عمل میکند.
تفکیک پسوند و ماتریس مدل
کاراکتر جایگزین در نامگذاری پایه، نشاندهنده گونههای سختافزاری هدفمندی است که برای رابطهای خاص شبکههای میدانی بهینه شدهاند.
| کد پسوند | پروتکل شبکه / رابط | مشخصات لایه فیزیکی |
|---|---|---|
| NM6*D | گونه پروتکل فیلدباس / سریال | خطوط فرستندهگیرنده تفاضلی |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | NM6*D |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.2 kg |
| ابعاد | 100 mm x 100 mm x 50 mm |
| دمای کاری | -25 تا 70 deg C |
| مصرف برق | تغذیهشده از باس بکپلین |
| کارکرد اصلی | انتقال داده بین دستگاهها و پردازش پروتکل |
| پروتکل شبکه | پروتکل شبکه صنعتی فیلدباس / سریال |
| انتقال داده | مدیریت ارسال و دریافت دوسویه |
ایزولاسیون کانال و اجرای پروتکل
ماژول ارتباطی Yokogawa NM6*D در اتصالات باس فیزیکی خود، موانع ایزولاسیون گالوانیکی اختصاصی را یکپارچه کرده است تا جریانهای گردشی حلقه زمین و جهشهای گذرای ولتاژ را در توپولوژیهای پیچیده DCS حذف کند. پردازنده ارتباطی داخلی، تخصیص حافظه بافر بلادرنگ را برای چرخههای ارسال و دریافت دوسویه مدیریت میکند و ترافیک بکپلین را از انتشار نویز سمت میدان جدا میسازد. این طراحی، ضمن حفظ زمانهای چرخه قطعی و سرکوب تداخل الکتریکی هممد در سراسر بخشهای فیلدباس، یکپارچگی سیگنال را در فواصل طولانی کابل تضمین میکند.
پرسشهای متداول
س: آیا ماژول NM6*D برای فرستندهگیرنده ارتباطی خود به تغذیه ترمینال خارجی نیاز دارد؟
پ: تغذیه منطق اصلی و مراحل ایزولاسیون فرستندهگیرنده مستقیماً از باس بکپلین سیستم تأمین میشود؛ بااینحال، بسته به توپولوژی پروتکل، سیمکشی حلقه میدانی خاص ممکن است به تحریک ترمینیشن خارجی نیاز داشته باشد.
س: خطوط انتقال در چیدمانهای کابینت صنعتی چگونه در برابر تداخل الکترومغناطیسی محافظت میشوند؟
پ: این ماژول برای دفع نویز هممد، به مدار فرستندهگیرنده تفاضلی همراه با موانع ایزولاسیون گالوانیکی متکی است و به اتصال ترمینیشن پیوسته شیلد کابل، مستقیماً باندشده به باس زمین حفاظتی (PE) تابلو، نیاز دارد.
راهنمای نصب در محل
- ماژول را بهطور ایمن در شکاف مشخصشده بکپلین رک قرار دهید و پیش از برقدار کردن منبع تغذیه رک، مکانیزم نگهدارنده را قفل کنید.
- برای جلوگیری از القای نویز، جداسازی فیزیکی دقیق میان کابلهای سیگنال ارتباطی و سیمکشی توزیع برق AC ولتاژبالا را حفظ کنید.
- کابلهای زوج تابیده شیلددار را با بستهای اتصال زمین کمامپدانس که در نقاط ورود به کابینت به شینه اصلی زمین متصل هستند، ترمینیت کنید.
- اطمینان حاصل کنید که شرایط حرارتی محیط کابینت در زمان بار پیوسته، در محدوده دمای کاری مشخصشده -25 تا 70 deg C باقی بماند.
- پیش از اجرای فرایندهای شناسایی خودکار شبکه سیستم، از تنظیم صحیح کلیدهای نشانی گره پروتکل یا تنظیمات DIP اطمینان حاصل کنید.
