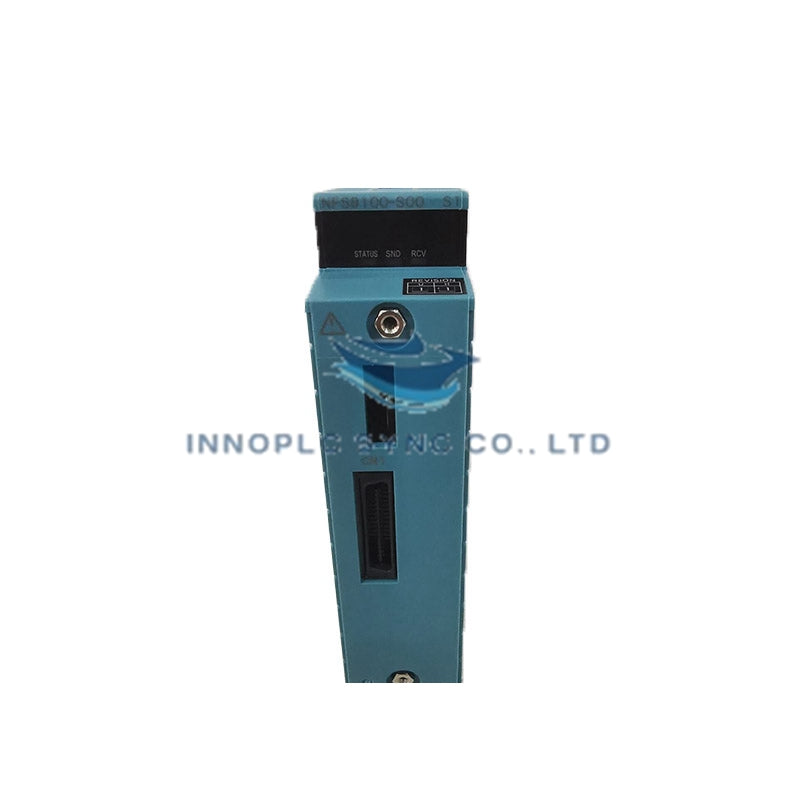

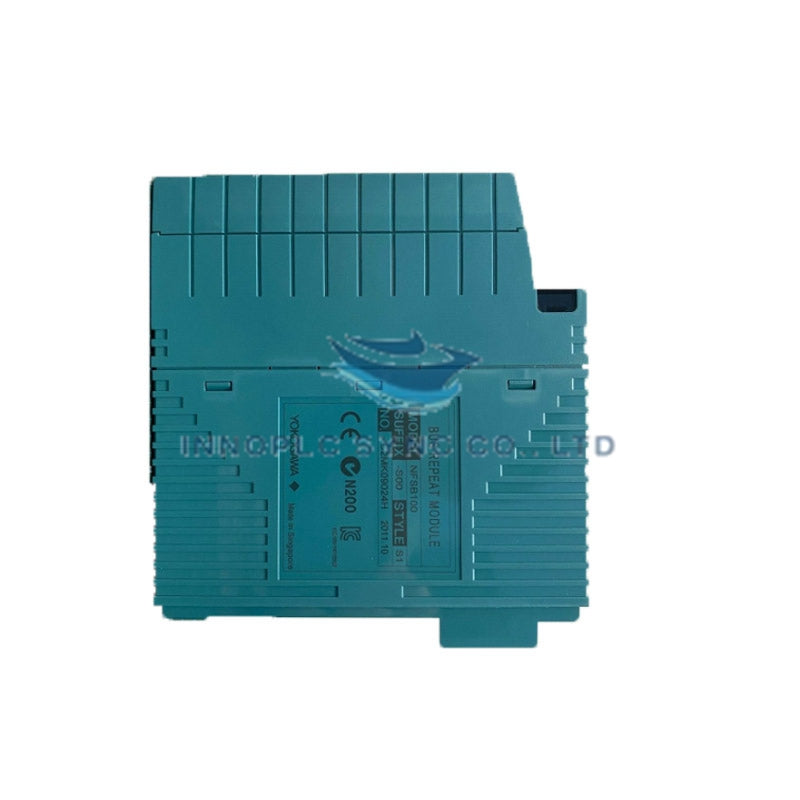

ماژول تکرارکننده باس NFSB100-S00 یوکوگاوا
Yokogawa NFSB100-S00 که با نام NFSB100 Bus Repeat Module نیز فهرست شده است، بهعنوان ماژول اصلی تکرار باس NFSB100 برای بازتولید سیگنال و گسترش باس در پلتفرمهای CENTUM VP استفاده میشود. این ماژول سیگنالهای ارتباطی باس داخلی را از یک سگمنت محلی دریافت میکند، شکلموجهای تضعیفشده را بازتولید میکند و برای افزایش محدودیت فاصله فیزیکی، آنها را دوباره روی سگمنتهای مجاور شبکه ارسال میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | NFSB100-S00 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.25 kg |
| ابعاد | 130 mm x 100 mm x 42 mm |
| دمای کاری | 0 تا 55 deg C |
| مصرف انرژی | پروفایل استاندارد تغذیهشده از باس |
| نوع باس | باس داخلی اختصاصی سیستم |
| عملکرد اصلی | بازسازی سیگنال و گسترش باس |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
NFSB100-S00 ایزولاسیون گالوانیکی داخلی سگمنتها را برای جلوگیری از ایجاد حلقههای زمین و انتقال گذراهای ولتاژ بالا میان شاخههای متصل باس یکپارچه کرده است. این ماژول با ایزولهکردن سگمنتهای ارتباطی، لایه انتقال دادهای عاری از نویز را برای ایستگاههای کنترل بالادست و واحدهای I/O پاییندست حفظ میکند. این محیط تمیز دیجیتال در بَکپلین، از کوپلشدن تداخل فرکانسبالای باس به کانالهای I/O آنالوگ مجاور یا اختلال در مدارهای حساس ارتباطی حلقه 4-20 mA HART جلوگیری میکند.
پرسشهای متداول
س: آیا فرایند بازتولید سیگنال NFSB100-S00 باعث ایجاد تأخیر ارتباطی در باس داخلی سیستم میشود؟
پ: این ماژول تأخیر انتشار ثابت و حداقلی موردنیاز برای شکلدهی مجدد سیگنال و ایزولاسیون گالوانیکی ایجاد میکند که برای حفظ زمانهای پاسخ قطعی در توپولوژیهای شبکه گسترده طراحی شده است.
س: ایزولاسیون سگمنت داخل NFSB100-S00 چگونه از شبکه کنترل کلی هنگام بروز خطای الکتریکی محلی محافظت میکند؟
پ: موانع ایزولاسیون گالوانیکی مانع عبور اتصالهای کوتاه فیزیکی، اختلاف پتانسیل زمین یا ولتاژهای اضافهجهش گذرا در یک شاخه باس به سگمنتهای مجاور میشوند و از خاموشی گسترده شبکه جلوگیری میکنند.
راهنمای نصب در محل
- NFSB100-S00 را در شکاف تعیینشده داخل شاسی نود نصب کنید و مطمئن شوید تمام گیرههای قفل فیزیکی بهطور ایمن درگیر شدهاند.
- مطمئن شوید شینههای اتصال زمین کابینت به یک زمین اختصاصی تجهیزات با امپدانس پایین متصل هستند تا بیشترین سرکوب نویز در خطوط باس گسترده حفظ شود.
- خطوط برق ولتاژ بالا و کابلهای درایو موتور را از کابلهای باس سیستم که وارد ماژول تکرارکننده و از آن خارج میشوند، از نظر فیزیکی جدا نگه دارید.
| پارامتر | مشخصات |
|---|---|
| مدل | SAED5D |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 3.0 kg |
| ابعاد | ابعاد استاندارد نصب روی شاسی |
| دمای کاری | محدوده استاندارد کابینت صنعتی |
| مصرف انرژی | تغذیهشده از باس سیستم |
| ورودیهای آنالوگ | 10 کانال |
| تفکیکپذیری آنالوگ | 20-bit |
| نرخ نمونهبرداری | تا 5 MS/s برای هر کانال (همزمان) |
| نرخ نمونهبرداری تجمیعی | تا 10 MS/s |
| I/O دیجیتال | ورودیها و خروجیهای دیجیتال 16-bit |
| نرخ جریان داده | تا 10 MS/s |
| ذخیرهسازی داخلی | تا 100 میلیون نقطه داده |
| رابط ارتباطی | کنترل و پایش از راه دور از طریق Ethernet |
| حالتهای تریگر | تریگر آنالوگ و دیجیتال |
نمونهبرداری با وضوح بالا و یکپارچگی سیگنال حلقه HART
معماری تبدیل آنالوگ 20-bit، سیگنالهای ورودی میدان را با ایزولاسیون کانالبهکانال پردازش میکند تا نویز فرکانس بالا و حلقههای زمین را سرکوب کند. خطوط لوله دریافت داده پرسرعت بلادرنگ، در کنار خطوط پروتکل استاندارد حلقه 4-20 mA HART بهصورت تمیز رابط میشوند و یکپارچگی سیگنال را در شبکههای متراکم پردازش آنالوگ، بدون افت ناشی از کراستاک یا خرابی فریم داده، حفظ میکنند.
پرسشهای متداول
س: آیا SAED5D از نمونهبرداری همزمان کانالهای آنالوگ پشتیبانی میکند؟
پ: بله. هر 10 کانال ورودی آنالوگ دارای سختافزار تبدیل اختصاصی هستند که نمونهبرداری همزمان با نرخ حداکثر 5 MS/s برای هر کانال را امکانپذیر میکند.
س: دادههای گذرای پرسرعت پیش از انتقال به شبکه چگونه در داخل دستگاه مدیریت میشوند؟
پ: این برد دارای حافظه داخلی یکپارچهای است که میتواند حداکثر 100 میلیون نقطه داده را برای بافرکردن دریافتهای انفجاری پرسرعت پیش از ارسال جریانی از طریق Ethernet ذخیره کند.
س: برای کنترل دریافت از راه دور و تنظیم پارامترها از چه رابط شبکهای استفاده میشود؟
پ: کنترل از راه دور، جریان داده و پایش وضعیت سختافزار از طریق یک رابط استاندارد Ethernet صنعتی انجام میشود.
راهنمای نصب در محل
- ماژول سختافزاری SAED5D را بهطور ایمن در قاب محفظه تعیینشده سیستم نصب کنید و بررسی کنید تمام زبانههای اتصال زمین، تماس الکتریکی فلز با فلز و محکمی داشته باشند.
- برای حفظ وضوح اندازهگیری 20-bit و جلوگیری از دریافت نویز فرکانس بالا، خطوط سیگنال آنالوگ میدان را با استفاده از کابلهای زوجتابیده شیلددار متصل کنید.
- شیلد کابلها را به ریل زمین تکنقطهای اختصاصی کابینت متصل کنید، نه به ترمینالهای برد، تا مسیرهای بالقوه حلقه زمین حذف شوند.
- کابلهای Ethernet صنعتی را از خطوط موتور AC ولتاژ بالا یا تجهیزات سوئیچینگ القایی دور نگه دارید تا هنگام جریان داده 10 MS/s از ازدسترفتن بستههای ارتباطی جلوگیری شود.
