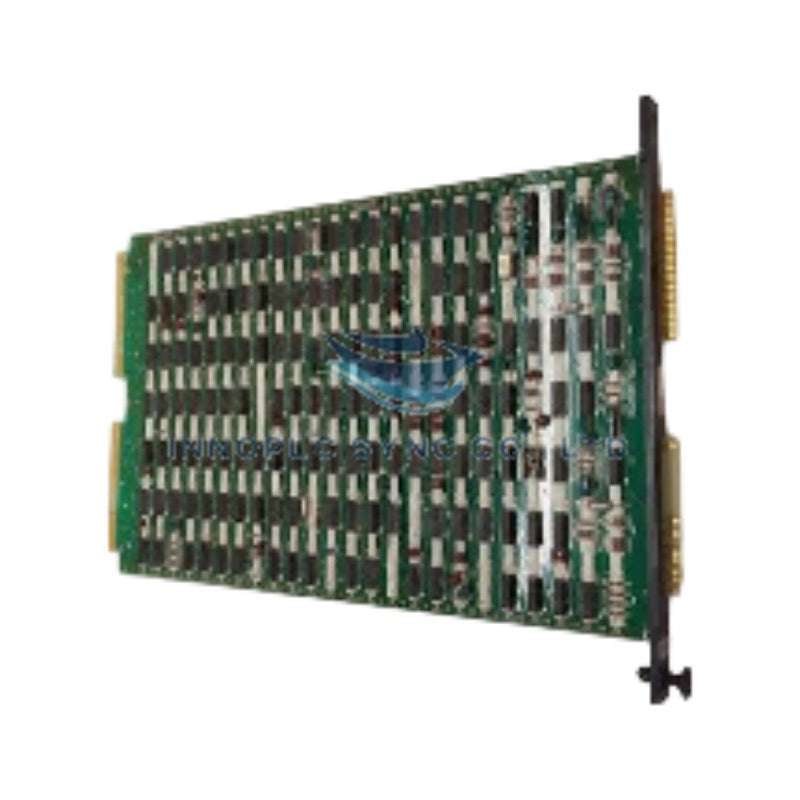

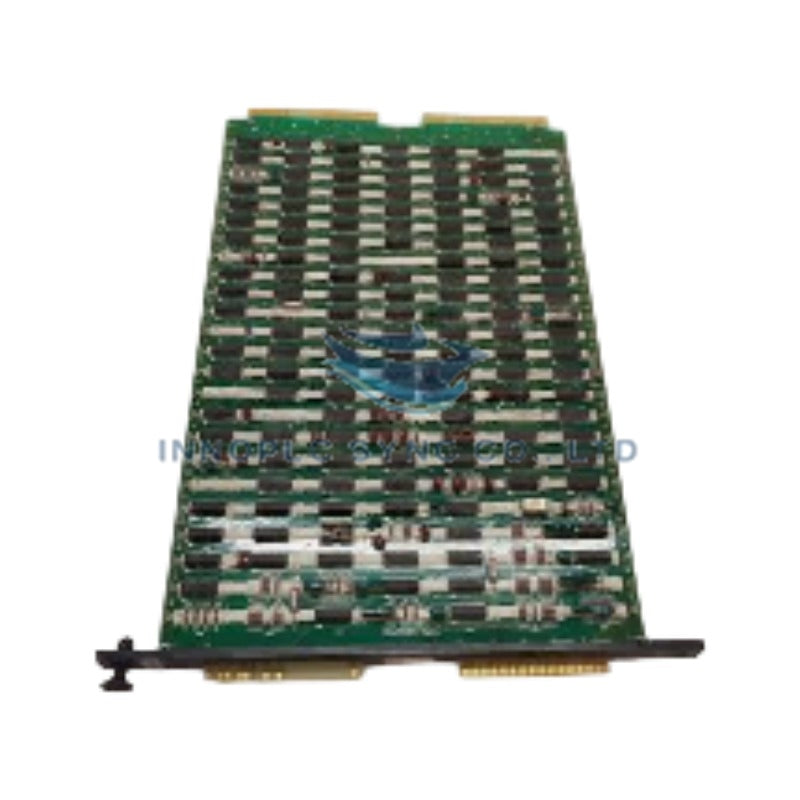

ماژولهای ارتباطی Yokogawa NCU4*A
Yokogawa NCU4*A بهعنوان رابط اصلی ارتباطات شبکه NCU4*A عمل میکند که برای اجرای انتقال قطعی دادهها و یکپارچهسازی تجهیزات در پلتفرمهای DCS یوکوگاوا به کار میرود. این واحد تجهیزات ابزار دقیق میدانی، ازجمله حسگرها و عملگرها، را مستقیماً به کنترلکنندههای سیستم و گرههای مدیریت شبکه در سطح بالاتر متصل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | NCU4*A |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | وزن استاندارد ماژول رابط DCS |
| ابعاد | ابعاد استاندارد شیار یوکوگاوا |
| دمای کاری | -25 تا +70 درجه سانتیگراد |
| مصرف برق | تغذیهشده از بکپلین سیستم / 24 VDC خارجی |
| ولتاژ ورودی/خروجی دیجیتال | 24 VDC |
| محدودههای سیگنال ورودی/خروجی آنالوگ | +/-10 V، +/-20 mA |
| ولتاژ ورودی پالس | 24 VDC |
| ولتاژ ایزولاسیون | 1500 Vrms (مدارهای ورودی/خروجی نسبت به منبع تغذیه) |
ایزولاسیون کانالبهکانال و جبرانسازی اتصال سرد
NCU4*A دارای ایزولاسیون گالوانیکی سختافزاری با ظرفیت نامی 1500 Vrms بین مدارهای پردازش ورودی/خروجی و ریل منبع تغذیه داخلی است. این سد الکتریکی از تأثیرگذاری گذراهای حالت مشترک با ولتاژ بالا بر حلقههای ارتباطی آنالوگ چندکاناله (+/-10 V، +/-20 mA) و دیجیتال (24 VDC) جلوگیری میکند. این ماژول در تغییرات گسترده دمایی از -25 تا +70 درجه سانتیگراد در نصبهای رک صنعتی، یکپارچگی بالای سیگنال و فواصل بهروزرسانی قطعی را حفظ میکند.
پرسشهای متداول
س: NCU4*A در برابر گذراهای توان میدانی چه سطح حفاظتی از نظر ایزولاسیون ارائه میدهد؟
پ: این ماژول دارای ایزولاسیون گالوانیکی با ظرفیت نامی 1500 Vrms بین مدارهای سیگنال ورودی/خروجی و باس اصلی منبع تغذیه است تا از تجهیزات الکترونیکی داخلی DCS محافظت کند.
س: رابط NCU4*A بهصورت ذاتی از چه محدودههای سیگنال آنالوگ و پالسی پشتیبانی میکند؟
پ: این سختافزار از محدودههای ورودی و خروجی آنالوگ +/-10 V و +/-20 mA، همچنین سطوح سیگنال پالسی و دیجیتال 24 VDC پشتیبانی میکند.
س: حداکثر دمای محیط کاری برای نصب در کابینت میدانی چقدر است؟
پ: NCU4*A برای دمای محیط کاری در محدوده -25 تا +70 درجه سانتیگراد مشخص شده است.
راهنمای نصب میدانی
- NCU4*A را بهطور محکم در شیار ارتباطی تعیینشده شاسی DCS یوکوگاوا نصب کنید و مطمئن شوید سازوکارهای قفل کاملاً درگیر شدهاند.
- پیش از اتصال ترمینالهای سیمکشی میدانی، اطمینان حاصل کنید خطوط برق خارجی 24 VDC و سیمکشی سیگنال بیبرق هستند.
- برای بهینهسازی عملکرد ایزولاسیون گالوانیکی 1500 Vrms، شیلد کابل سیگنال را به یک شینه ارت میدانی اختصاصی با امپدانس پایین متصل کنید.
- کابلهای سیگنال آنالوگ (+/-10 V، +/-20 mA) را برای محدود کردن کوپلینگ نویز الکترومغناطیسی، از سیمهای کلیدزنی AC با ولتاژ بالا جدا نگه دارید.
- برای حفظ دما در محدوده کاری ماژول یعنی -25 تا +70 درجه سانتیگراد، فضای کافی برای تهویه کابینت فراهم کنید.
