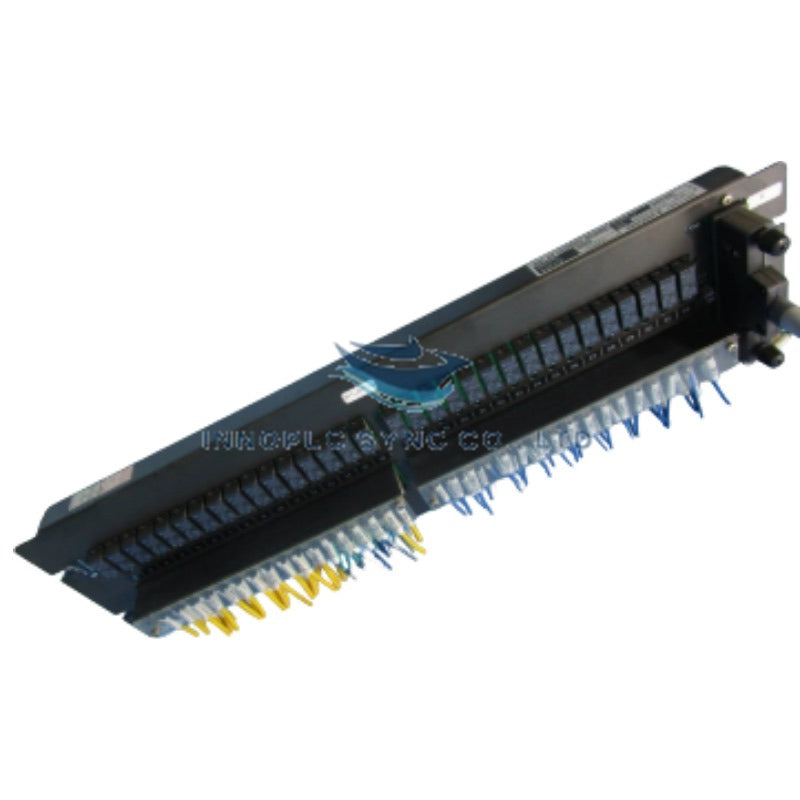

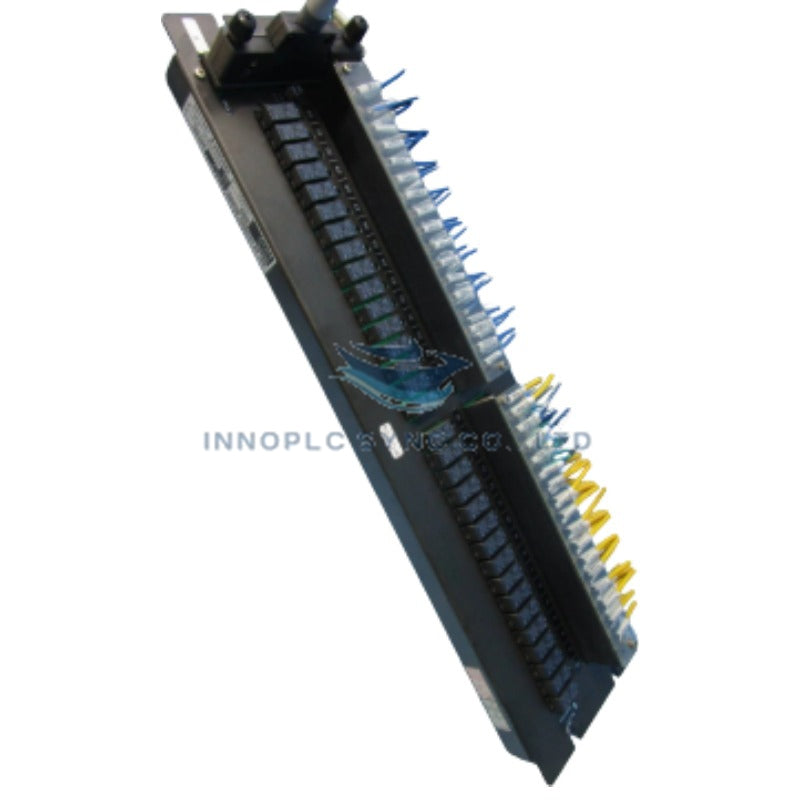

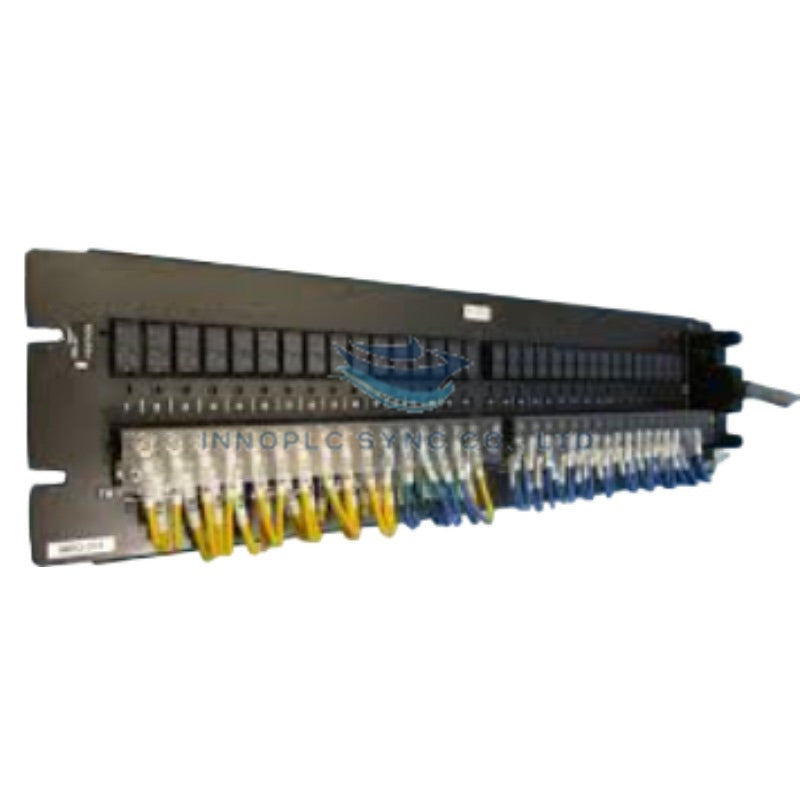

ماژول خروجی رله SPDT یوکوگاوا MRO-234*A
Yokogawa MRO-234*A که با عنوان MRO-234*A ماژول خروجی رله SPDT نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای سوئیچینگ کنتاکت و فعالسازی بارهای گسسته در پلتفرمهای کنترل فرایند Yokogawa عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MRO-234*A |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.5 کیلوگرم |
| ابعاد | 99 x 100 x 40 میلیمتر |
| دمای کاری | -10 درجه سانتیگراد تا +60 درجه سانتیگراد |
| مصرف برق | تغذیهشده از گذرگاه منطقی بکپلین |
| نوع ماژول | خروجی رله SPDT |
| نوع کنتاکت خروجی | تکقطبی، دوحالته (SPDT) |
ویژگیهای آمادهسازی سیگنال DCS و پروتکل لوپ فیلد
ماژول خروجی رله SPDT مدل MRO-234*A ایزولاسیون فیزیکی کنتاکت را بین منطق سیستم و مدارهای الکتریکی سمت فیلد فراهم میکند. کنتاکتهای رله با چگالی بالا، سیگنالهای سوئیچینگ گسسته ارسالشده از کنترلرهای پاییندست را اجرا کرده و مدارهای حساس منطقی بکپلین را از گذراهای خط فیلد، ولتاژ برگشتی القایی و نویز الکتریکی ایزوله میکنند. این ماژول که برای اینترلاکهای فرایندی و خروجیهای هشدار طراحی شده است، با معماری DCS شرکت Yokogawa یکپارچه میشود و از پایش کنتاکت کمکی در شبکههای تجهیزاتی مبتنی بر پروتکل لوپ 4-20 mA HART و مدارهای کنترل موتور گسسته پشتیبانی میکند.
سؤالات متداول
س: ماژول رله MRO-234A از چه نوع معماری کنتاکتی استفاده میکند؟
پ: MRO-234A از کنتاکتهای خشک تکقطبی، دوحالته (SPDT) استفاده میکند و برای هر کانال خروجی، ترمینالهای نرمال باز (NO) و نرمال بسته (NC) را ارائه میدهد.
س: آیا برای تحریک سیمپیچهای رله داخلی در MRO-234*A به منبع تغذیه خارجی نیاز است؟
پ: توان سیمپیچ رله مستقیماً از گذرگاه تغذیه بکپلین سیستم تأمین میشود؛ درحالیکه ولتاژ بار فیلد باید بهصورت جداگانه از دو سوی کنتاکتهای رله تأمین شود.
راهنمای نصب در فیلد
- پیش از نصب یا خارج کردن ماژول MRO-234*A، تمام منابع تغذیه بار فیلد و منابع تغذیه بکپلین سیستم را قطع کنید.
- سفتی پیچهای ترمینال و درگیری صحیح ماژول با ریل نصب را بررسی کنید تا پیوستگی مناسب اتصال زمین شاسی حفظ شود.
- برای بارهای القایی فیلد، مانند شیرهای سلونوئیدی یا سیمپیچ کنتاکتورها، از دیودهای سرکوبگر یا اسنابرهای RC در دو سر بار استفاده کنید تا از جرقهزدن کنتاکت جلوگیری شود.
- سیمکشی سیگنال فیلد با ولتاژ پایین را جدا از سیمکشی خروجی رله با ولتاژ بالا عبور دهید تا تداخل الکترومغناطیسی به حداقل برسد.
