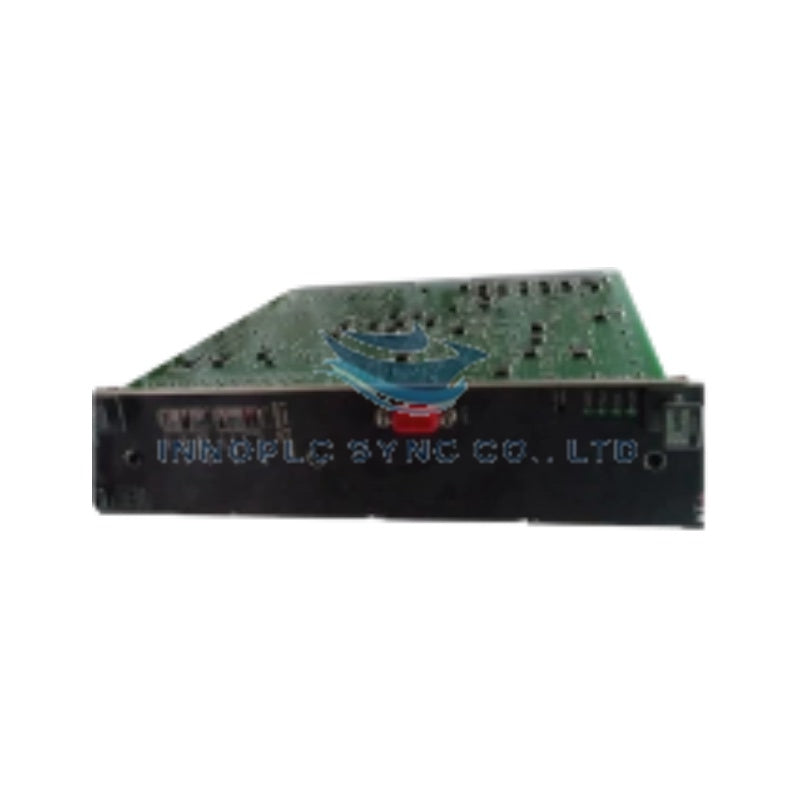

ماژول ورودی/خروجی Yokogawa MDK2-S1
Yokogawa MDK2-S1 که با نام ماژول I/O MDK2 نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای تبدیل پروتکل سریال دوطرفه و تبدیل سطح سیگنال در سیستم‌های کنترل صنعتی Yokogawa عمل می‌کند. این ماژول مسیرهای ارتباطی RS232C و RS485 را به یکدیگر متصل می‌کند و هم‌زمان با اعمال ایزولاسیون گالوانیکی روی خطوط سیگنال، از کاهش یکپارچگی داده‌ها بر اثر اختلاف پتانسیل زمین جلوگیری می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MDK2-S1 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.6 کیلوگرم |
| ابعاد | 43 x 2 x 32 سانتی‌متر |
| دمای کارکرد | 0 درجه سانتی‌گراد تا +55 درجه سانتی‌گراد |
| مصرف توان | تخصیص توان استاندارد بک‌پلین |
| نوع محصول | ماژول I/O / مبدل دوطرفه |
| پروتکل‌های ارتباطی | RS232C، RS485 |
| محافظت سیگنال | ایزولاسیون الکتریکی |
پروتکل‌های ارتباطی 4-20 mA HART و Fieldbus
ماژول Yokogawa MDK2-S1 از مدارهای ایزولاسیون کانال‌به‌کانال برای جداسازی جهش‌های ولتاژ سمت فیلد، نویز حالت مشترک و حلقه‌های زمین تفاضلی از منطق کنترل مرکزی استفاده می‌کند. کنترل فعال درایو، زمان‌بندی انتقال سیگنال را میان توپولوژی‌های نقطه‌به‌نقطه RS232C و شبکه‌های چندنقطه‌ای RS485 به‌صورت پویا مدیریت می‌کند و انتقال قطعی داده را بدون تأخیر ناشی از پردازش میزبان یا تضعیف سیگنال در مسیر کابل‌کشی طولانی فیلد تضمین می‌کند.
سؤالات متداول
س: MDK2-S1 در داخل تابلو از چه فرم‌فاکتور نصب فیزیکی استفاده می‌کند؟
ج: MDK2-S1 دارای طراحی اتصال مستقیم است و امکان نصب و قفل‌شدن روی ساب‌رک‌ها یا بیس‌پلیت‌های سازگار سیستم را بدون نیاز به جداکردن دستی سیم‌ها، سیم‌به‌سیم، هنگام تعویض فراهم می‌کند.
س: این ماژول تبدیل سطح سیگنال میان گیرنده‌فرستنده‌های RS232C و RS485 را چگونه انجام می‌دهد؟
ج: سخت‌افزار مبدل داخلی، سیگنال‌های ولتاژ دوقطبی تک‌پایانه‌ای RS232C را به‌صورت خودکار به سطوح ولتاژ تفاضلی RS485 تبدیل می‌کند و هم‌زمان ایزولاسیون گالوانیکی را در سراسر مانع ارتباطی حفظ می‌کند.
راهنمای نصب در فیلد
- پیش از قراردادن ماژول در شکاف نصب، از خاموش‌بودن توان بک‌پلین تابلو اطمینان حاصل کنید تا از ایجاد قوس الکتریکی روی پین‌های رابط جلوگیری شود.
- کابل‌های ارتباطی RS232C و RS485 را از مسیرهای کابل اختصاصی عبور دهید و حداقل فاصله 200 میلی‌متری را از هادی‌های برق AC سه‌فاز و درایوهای موتور حفظ کنید.
- شیلد کابل سیگنال را برای سرکوب تداخل الکترومغناطیسی (EMI) به شینه زمین حفاظتی تک‌نقطه‌ای اختصاصی درون محفظه متصل کنید.
- بررسی کنید که ترمینیشن‌های سیم‌کشی فیلد با محدودیت‌های حداکثر طول سگمنت تعیین‌شده برای سیگنال‌های تفاضلی RS485، که معمولاً 1200 متر است، مطابقت داشته باشند و در صورت نیاز مقاومت‌های ترمینیشن مناسب باس را نصب کنید.
تحلیل پسوند و ماتریس مدل
ساختار مدل NFA841 شامل کدگذاری پسوندی مشخصی برای تعیین انواع عملکردی سخت‌افزار و گزینه‌های اتصال ترمینال است:
- NFA841: شناسه مدل پایه (معماری ماژول ورودی آنالوگ 8 کاناله)
- -S: نوع سیگنال استاندارد/مشخصات اجرا
- 00: کد گزینه سخت‌افزار/عملکرد استاندارد
- /A4S00: کد نوع مجموعه بلوک ترمینال (پیکربندی اتصال ترمینال پیچی/گیره فشاری یکپارچه)
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | NFA841-S00/A4S00 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | وزن استاندارد ماژول DCS |
| ابعاد | ابعاد استاندارد شکاف CENTUM CS 3000 |
| دمای کارکرد | 0 تا +60 درجه سانتی‌گراد |
| مصرف توان | تغذیه‌شده از بک‌پلین سیستم |
| تعداد کانال‌ها | 8 کانال |
| انواع ورودی سیگنال | 4-20 mA DC، 1-5 V DC، ترموکوپل، RTD |
| تفکیک‌پذیری تبدیل A/D | 16 بیتی |
| دقت اندازه‌گیری | +/-0.1% از تمام مقیاس |
| امپدانس ورودی (روشن) | 250 اهم (جریان)، 1 مگااهم (ولتاژ) |
| مقاومت ورودی (خاموش) | >=500 کیلواهم (جریان)، >=340 کیلواهم (ولتاژ) |
| زمان پاسخ پله‌ای ورودی | 100 میلی‌ثانیه |
پروتکل حلقه 4-20 mA HART و ویژگی‌های ایزولاسیون کانال
ماژول NFA841 دارای مراحل تبدیل A/D شانزده‌بیتی است که برای اندازه‌گیری دقیق فرایند تنظیم شده‌اند و زمان بازیابی پاسخ پله‌ای ورودی‌های آنالوگ را در محدوده 100 میلی‌ثانیه حفظ می‌کنند. موانع ایزولاسیون کانال، تجهیزات الکترونیکی داخلی بک‌پلین DCS را از اضافه‌ولتاژهای الکتریکی سمت فیلد و حلقه‌های زمین جدا می‌کنند. هنگام پیکربندی برای پردازش حلقه 4-20 mA، ماژول در حالت روشن امپدانس ورودی 250 اهم را حفظ می‌کند و در شرایط خاموش به حالت امپدانس بالا (>=500 کیلواهم) تغییر می‌یابد تا یکپارچگی حلقه در سراسر تجهیزات فیلد متصل حفظ شود.
سؤالات متداول
س: پس از قطع برق اصلی، چه اتفاقی برای امپدانس حلقه ورودی NFA841-S00/A4S00 می‌افتد؟
ج: پس از قطع توان، مقاومت ورودی جریان از حالت عملیاتی نامی 250 اهم به >=500 کیلواهم افزایش می‌یابد و از حلقه‌های ترانسمیتر فیلد متصل در برابر خطرات اتصال کوتاه بدون زمین محافظت می‌کند.
س: سرعت اجرای پاسخ پله‌ای ماژول هنگام دریافت تغییرات ورودی آنالوگ چقدر است؟
ج: مرحله ورودی آنالوگ، تغییرات پله‌ای تمام‌مقیاس را در مدت 100 میلی‌ثانیه پردازش می‌کند تا به‌روزرسانی‌های سریع را به بک‌پلین کنترلر CENTUM CS 3000 ارائه دهد.
س: آیا NFA841-S00/A4S00 مستقیماً از حسگرهای دمای فیلد پشتیبانی می‌کند؟
ج: بله، بسته به پیکربندی سخت‌افزاری کانال، این ماژول ورودی‌های حسگرهای ترموکوپل و RTD و همچنین سیگنال‌های استاندارد 4-20 mA DC و 1-5 V DC را مستقیماً آماده‌سازی می‌کند.
راهنمای نصب در فیلد
- ماژول NFA841-S00/A4S00 را به‌صورت عمودی در شکاف I/O اختصاص‌یافته در واحد گره CENTUM CS 3000 وارد کنید تا اهرم قفل کاملاً درگیر شود.
- سیم‌کشی سیگنال را به مجموعه بلوک ترمینال محکم کنید و مطمئن شوید پیچ‌های ترمینال مطابق مشخصات محفظه Yokogawa با گشتاور مناسب سفت شده‌اند.
- شیلدهای کابل سیگنال را در یک نقطه اتصال زمین مرکزی متصل کنید تا از ایجاد حلقه‌های جریان گردشی در کانال‌های سیگنال آنالوگ جلوگیری شود.
- خطوط سیگنال آنالوگ ولتاژ پایین (1-5 V DC، RTD، ترموکوپل) را از مجراهای توزیع برق AC ولتاژ بالا جدا کنید تا نویز القایی فیلد کاهش یابد.
- اطمینان حاصل کنید تهویه تابلو الزامات فاصله حرارتی را برآورده می‌کند تا شرایط دمای محیط در محدوده‌های استاندارد کارکرد حفظ شود.
