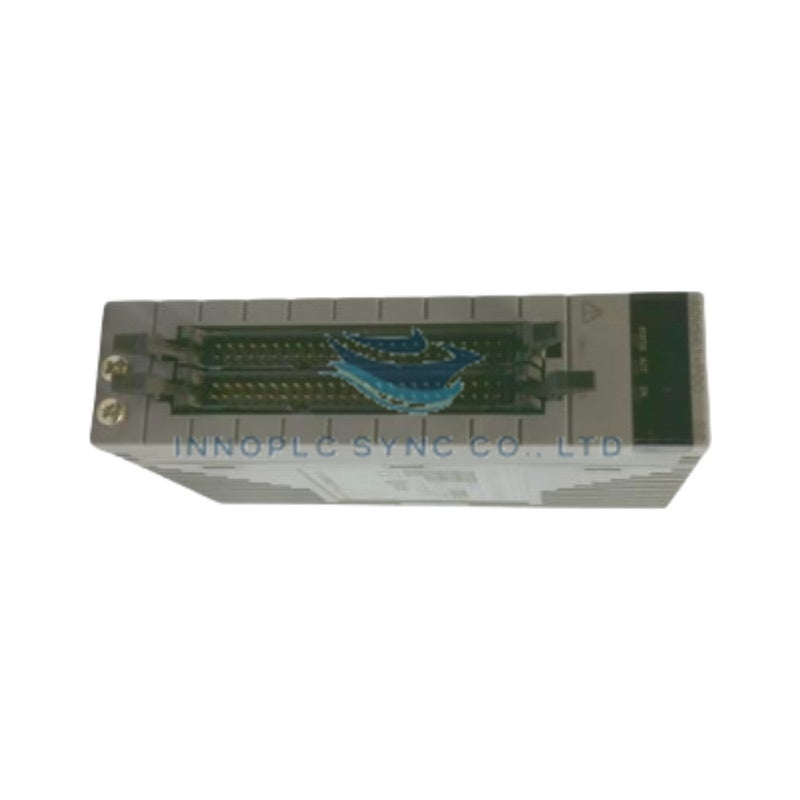

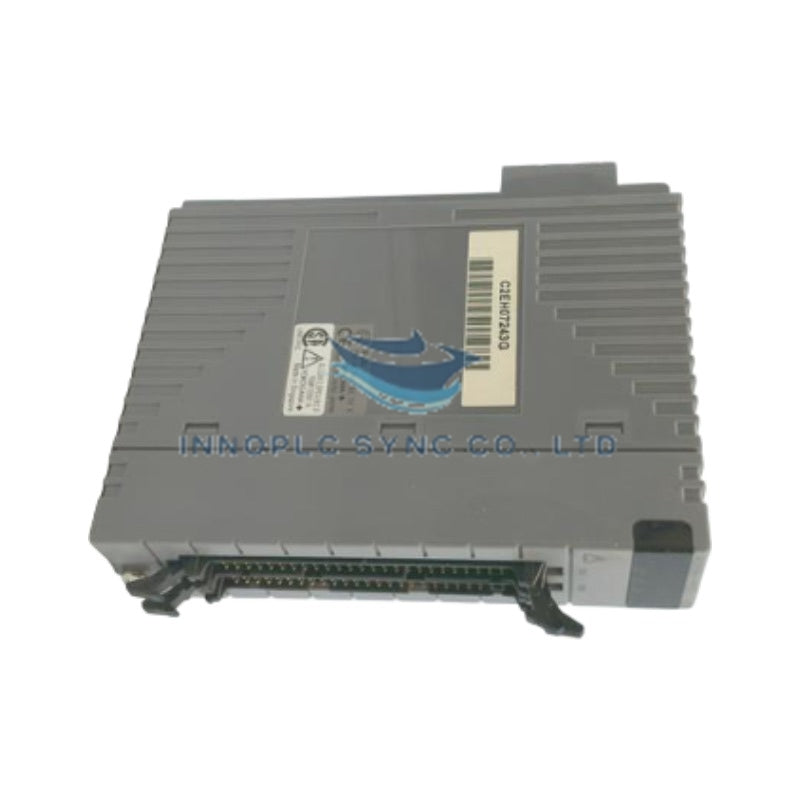

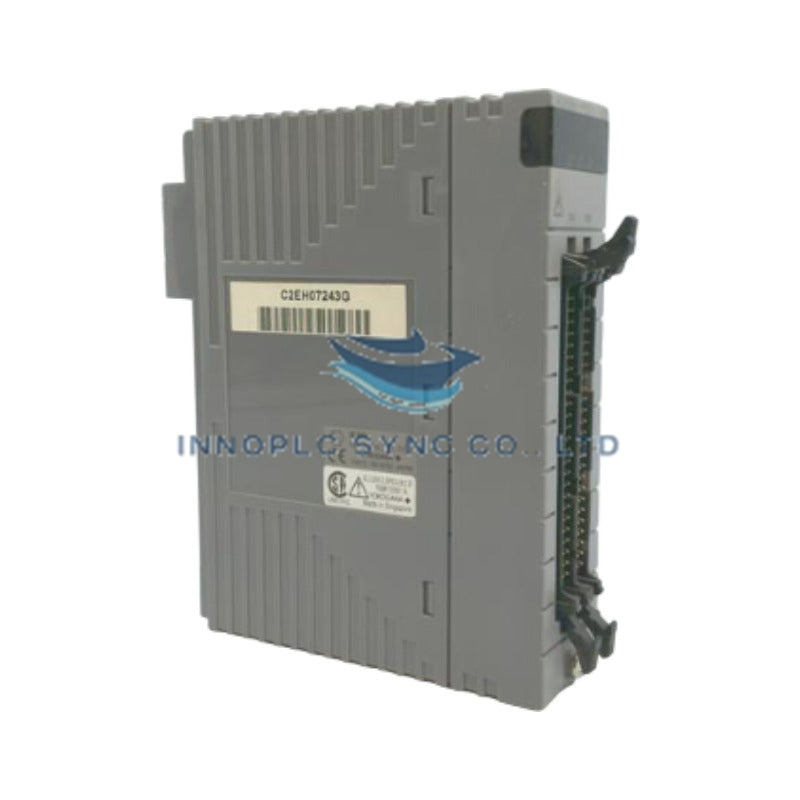

ماژول ارتباطی باس S2 یوکوگاوا EB511-11
یوکوگاوا EB511-11 که با نام EB511-11 نیز در فهرست محصولات ثبت شده است، یک ماژول ارتباطی گذرگاه S2 است که به‌عنوان قطعه‌ای سخت‌افزاری اختصاصی برای تبادل داده میان ابزارهای میدانی و کنترلرها در سامانه‌های اتوماسیون یوکوگاوا به کار می‌رود و تبدیل سیگنال و مدیریت پروتکل گذرگاه را انجام می‌دهد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | EB511-11 |
| برند | یوکوگاوا |
| مبدأ | مشخص نشده |
| وزن | 0.3 kg |
| ابعاد | 2.5 cm x 12.7 cm x 12.7 cm |
| دمای کارکرد | -40 deg C تا +85 deg C |
| دمای نگهداری | -40 deg C تا +85 deg C |
| مصرف برق | حداکثر 28.8 W |
| محدوده ولتاژ ورودی | 10 V DC تا 30 V DC |
| ولتاژ ورودی نامی | 24 V DC |
| حداکثر جریان ورودی | 1.2 A |
| محدوده ولتاژ خروجی | 0 V DC تا 10 V DC |
| ولتاژ خروجی نامی | 5 V DC |
| حداکثر جریان خروجی | 0.5 A |
ایزولاسیون کانال و یکپارچگی سیگنال گذرگاه S2
این ماژول از ایزولاسیون گالوانیکی کانال‌ها برای مهار حلقه‌های زمین و گذراهای حالت مشترک در محیط‌های صنعتی پرنویز استفاده می‌کند. موتور پروتکل گذرگاه S2، قالب‌بندی داده‌های اصلی-تابع، بررسی افزونگی چرخه‌ای و تصحیح خطای بسته‌ها را مدیریت می‌کند تا پارامترهای انتقال قطعی در گره‌های کنترل توزیع‌شده، بدون افت داده، حفظ شوند.
پرسش‌های متداول
پرسش: حداکثر جریان پیوسته قابل پشتیبانی توسط طبقه خروجی چقدر است؟
پاسخ: طبقه خروجی در محدوده کارکرد 0 V DC تا 10 V DC، حداکثر جریان خروجی 0.5 A را پشتیبانی می‌کند.
پرسش: مدار داخلی چگونه تغییرات ولتاژ تغذیه را در محدوده ورودی مشخص‌شده مدیریت می‌کند؟
پاسخ: مدار تنظیم‌کننده نوسانات ولتاژ ورودی از 10 V DC تا 30 V DC را بدون اختلال در تأمین خروجی نامی 5 V DC یا پارامترهای ارتباطی گذرگاه S2 تحمل می‌کند.
دستورالعمل‌های نصب در محل
- پیش از محکم‌کردن محفظه با ابعاد 2.5 cm x 12.7 cm x 12.7 cm، اطمینان حاصل کنید که سطح نصب یا ریل DIN تمیز و عاری از آلودگی ذره‌ای باشد.
- پیش از برق‌دار کردن ماژول، بررسی کنید که اتصالات منبع تغذیه ورودی دقیقاً با محدوده نامی 10 V DC تا 30 V DC مطابقت داشته باشند.
- گشتاور مناسب ترمینال‌های بلوک‌های سیم‌کشی سیگنال را حفظ کنید تا در محدوده دمای کارکرد -40 deg C تا +85 deg C در برابر ارتعاش مکانیکی مقاوم باشند.
