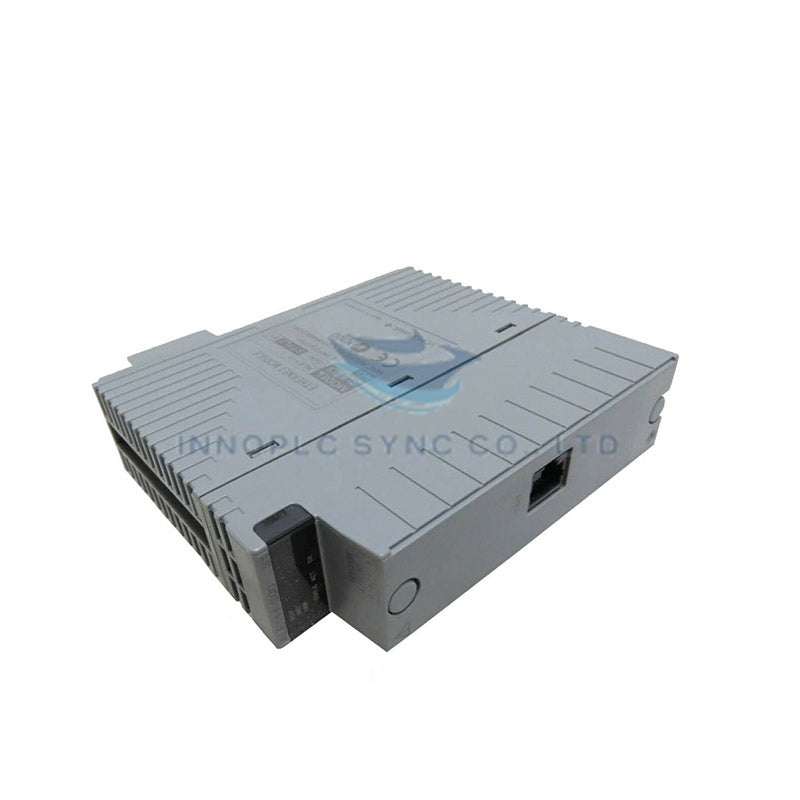

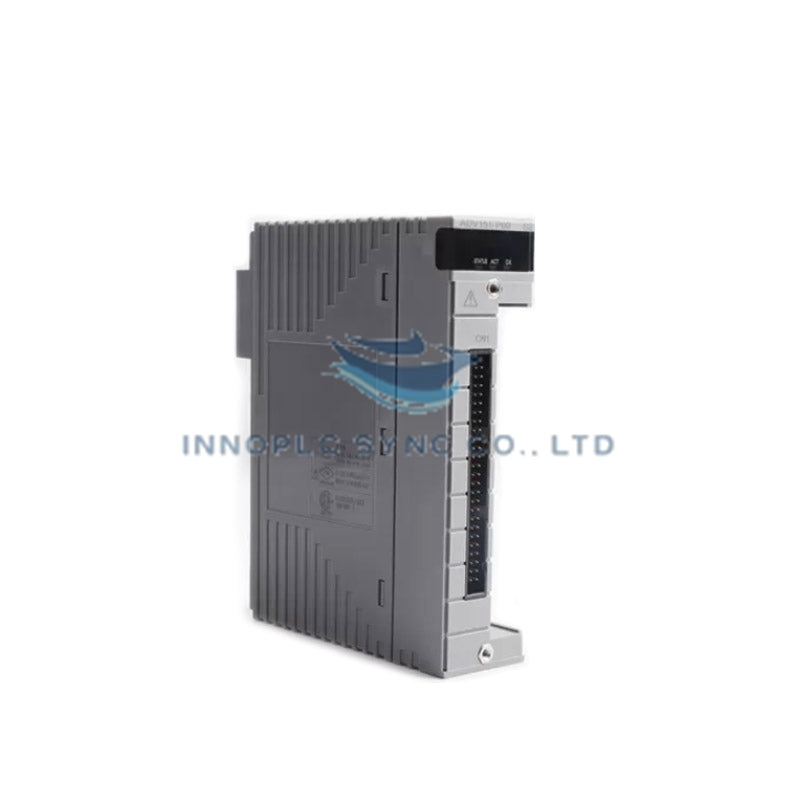

پردازنده‌های CPU مدل CP461 یوکوگاوا
Yokogawa CP461 که با نام CP461-10 نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای اجرای حلقه‌های کنترل اصلی و پردازش وظایف بلادرنگ در پلتفرم‌های CENTUM VP AFV300 و AFV400 عمل می‌کند. این واحد که برای پشتیبانی از حداکثر 8 ماژول ورودی/خروجی غیراستاندارد پیکربندی شده است، منطق فیلد را اجرا می‌کند و همگام‌سازی کنترلرهای افزونه دوگانه را در گذرگاه‌های بَک‌پلین سیستم حفظ می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CP461 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.7 کیلوگرم |
| ابعاد | 15.2 سانتی‌متر x 5.1 سانتی‌متر x 20.3 سانتی‌متر |
| دمای کاری | از 0 درجه سانتی‌گراد تا +55 درجه سانتی‌گراد |
| مصرف برق | تخصیص برق استاندارد بَک‌پلین |
| نوع محصول | ماژول پردازنده |
| سیستم‌های سازگار | AFV300، AFV400 |
| افزونگی | پیکربندی افزونه دوگانه پشتیبانی می‌شود (2 ماژول) |
| حداکثر توسعه ورودی/خروجی | حداکثر 8 ماژول ورودی/خروجی غیراستاندارد |
| گواهی | دارای گواهی حفاظت در برابر انفجار |
ایزولاسیون کانال‌به‌کانال و کالیبراسیون CJC
ماژول پردازنده Yokogawa CP461 در رابط‌های گذرگاه داخلی خود، پارامترهای ایزولاسیون کانال‌به‌کانال را در بر می‌گیرد تا مدارهای منطقی بَک‌پلین را از نوسانات ولتاژ سمت فیلد و نویز حالت مشترک ایزوله کند. در پیکربندی‌های کنترل فرایند، روال‌های مدیریت گذرگاه داخلی با واحدهای ورودی/خروجی آنالوگ پایین‌دستی مجهز به جبران‌سازی اتصال سرد (CJC) و عبوردهی سیگنال 4-20 mA HART ارتباط برقرار می‌کنند و همگام‌سازی قطعی چرخه داده را بدون از دست رفتن قاب‌بندی داده هنگام رویدادهای سوییچ به ماژول افزونه حفظ می‌کنند.
پرسش‌های متداول
پرسش: CP461 چگونه در پیکربندی افزونه دوگانه فرایند سوییچ به ماژول پشتیبان را اجرا می‌کند؟
پاسخ: دو ماژول پردازنده CP461 در یک پیکربندی رک افزونه دوگانه کار می‌کنند. در این پیکربندی، آینه‌سازی پرسرعت حافظه متغیرهای وضعیت کنترل را همگام می‌کند تا پس از تشخیص خرابی ماژول اصلی، ماژول آماده‌به‌کار بدون پرش یا وقفه در چرخه کنترل را بر عهده بگیرد.
پرسش: آیا CP461 با سیستم‌هایی که برای ماژول CP461-10 ساخته شده‌اند سازگاری معکوس دارد؟
پاسخ: بله، CP461 جایگزین عملکردی مستقیم برای ماژول پردازنده CP461-10 در زیررک‌های کنترلر Yokogawa AFV300 و AFV400 است.
راهنمای نصب در محل
- پیش از نصب یا قرار دادن ماژول پردازنده CP461 در شاسی AFV300/AFV400، برق زیررک را قطع کنید.
- پیچ‌های نگهدارنده روی پنل جلو را محکم کنید تا تماس مطمئن با اتصال زمین گذرگاه بَک‌پلین برقرار شود و پایداری سازه در برابر ارتعاش حفظ گردد.
- دمای محیط محفظه را در محدوده عملیاتی 0 درجه سانتی‌گراد تا +55 درجه سانتی‌گراد نگه دارید و برای گردش هوای همرفتی، فضای عمودی کافی در اطراف قفسه کارت باقی بگذارید.
- اطمینان حاصل کنید که تمام سیم‌کشی‌های ارتباطی فیلد و کابل‌های شبکه دارای شیلد مناسب باشند و شیلد در یک نقطه زمین کابینت به زمین متصل شود تا پردازنده از گذراهای الکتریکی پرفرکانس محافظت شود.
