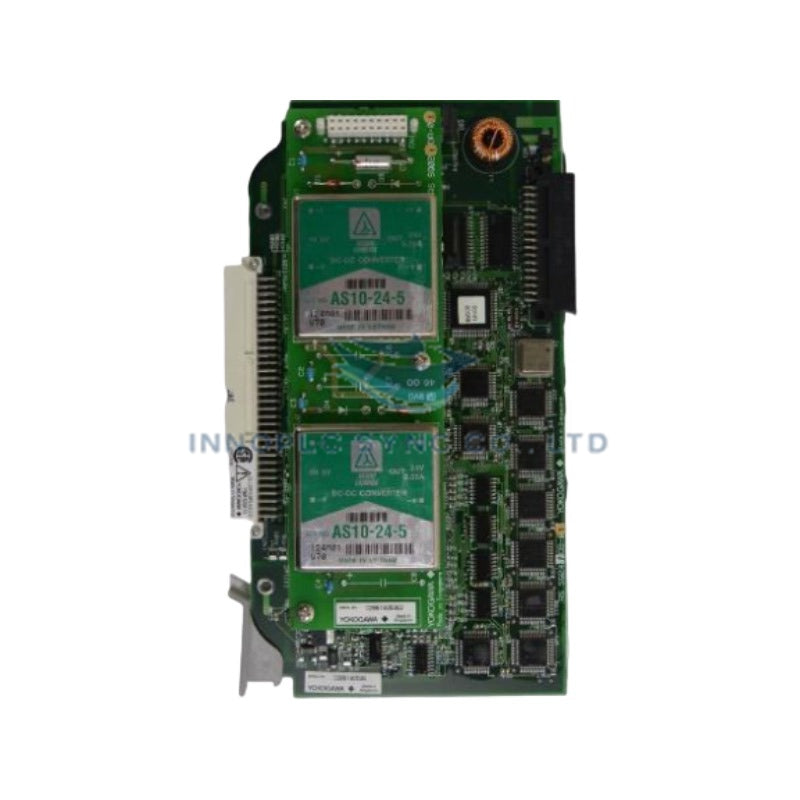

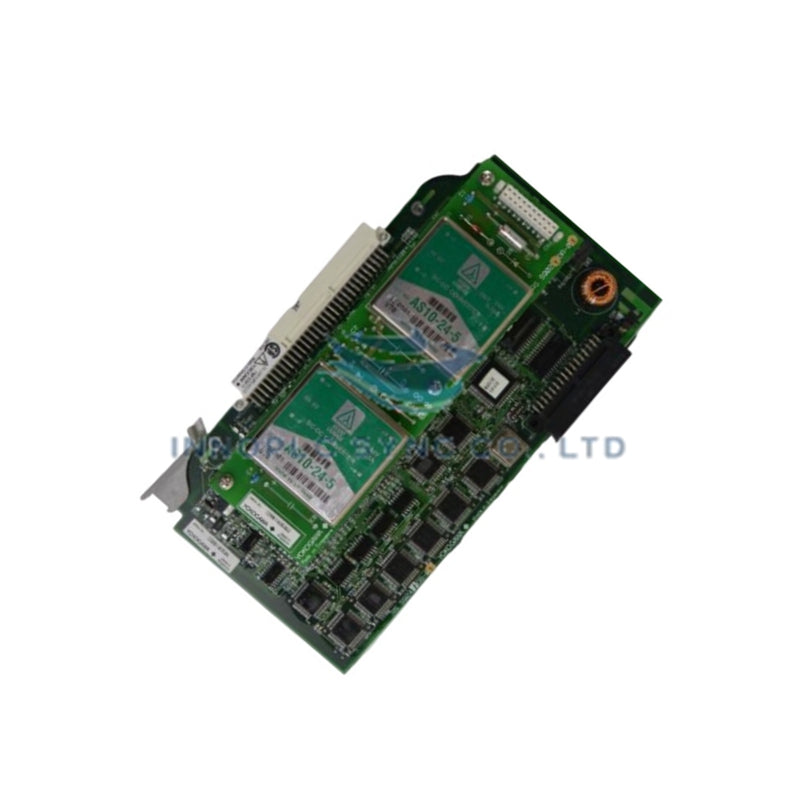

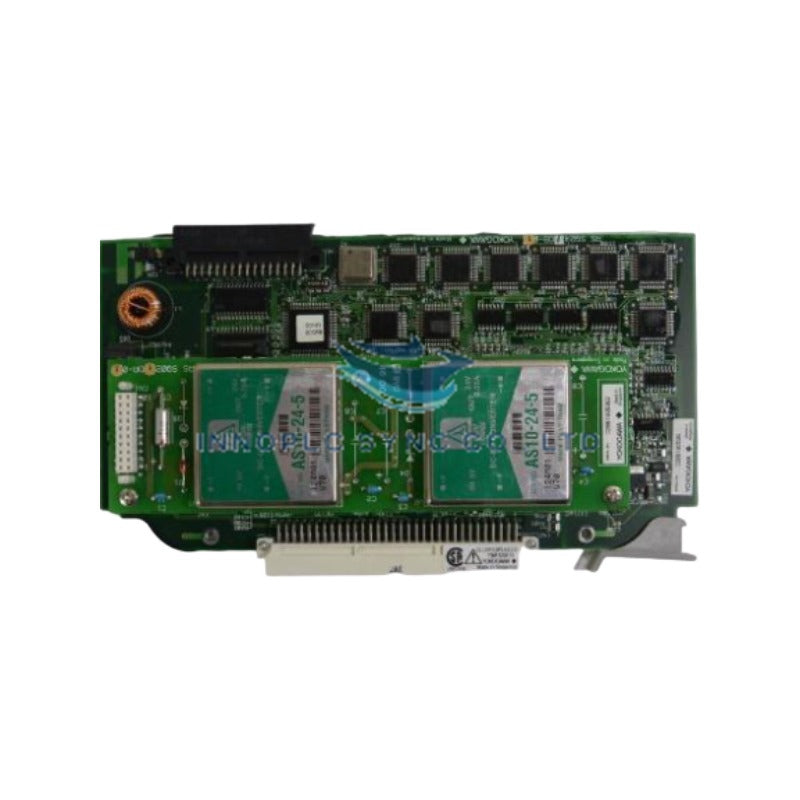

ماژول مالتیپلکسر ورودی ترانسمیتر دو سیمه Yokogawa AMM42
یوکوگاوا AMM42 که با عنوان ماژول مالتیپلکسر ورودی ترانسمیتر دو سیمه AMM42 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای آنالوگ مالتیپلکسشده و توزیع توان ترانسمیترهای فیلد در شبکههای DCS صنعتی عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AMM42 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.65 پوند |
| ابعاد | در دادههای منبع مشخص نشده است |
| دمای کاری | در دادههای منبع مشخص نشده است |
| مصرف برق | 4 آمپر یا کمتر (5.0 VDC) |
| سیگنال ورودی | -4 تا 20 mA DC |
| ولتاژ ورودی مجاز | 40 میلیآمپر یا کمتر |
| منبع تغذیه ترانسمیتر | 23.5 تا 24.5 VDC (حد خروجی: 60 میلیآمپر یا کمتر) |
| مقاومت ورودی | 250 اهم (با بریر قابل تنظیم تا 70 اهم) |
| ایزولاسیون سیگنال | ندارد (بین سیستم و فیلد یا بین کانالها) |
| دوره بهروزرسانی داده | 1 ثانیه |
ایزولاسیون کانالبهکانال و پروتکل لوپ 4-20 mA HART
این ماژول مالتیپلکسر ورودی چندین ترانسمیتر دو سیمه را مدیریت میکند و سیگنالهای -4 تا 20 mA DC را با حد مجاز 40 میلیآمپر یا کمتر میپذیرد. ماژول، خروجی منبع تغذیه اختصاصی ترانسمیتر با ولتاژ 23.5 تا 24.5 VDC ارائه میدهد که برای جلوگیری از اضافهجریان در لوپ فیلد، به 60 میلیآمپر یا کمتر برای هر کانال محدود شده است. مقاومت ورودی نامی 250 اهم است که هنگام اتصال به بریرهای ایمنی ذاتی میتوان آن را به 70 اهم کاهش داد تا تطابق مناسب ولتاژ لوپ حفظ شود. بین کانالهای ورودی مجزا یا بین مدارهای سیستم و فیلد، ایزولاسیون کانالبهکانال ارائه نمیشود؛ بنابراین در صورت نیاز به حذف لوپهای زمین یا رعایت الزامات مناطق خطرناک، استفاده از بریرهای ایزولاسیون گالوانیکی خارجی ضروری است. پروتکل لوپ 4-20 mA HART برای ارتباطات دیجیتال تشخیصیِ سوارشده بر سیگنال جریان آنالوگ پشتیبانی میشود. بهروزرسانی دادهها در تمامی کانالهای مالتیپلکسشده با دوره 1 ثانیه انجام میشود.
پرسشهای متداول (FAQ)
س: مشخصات خروجی منبع تغذیه ترانسمیتر ماژول AMM42 چیست؟
پ: AMM42 منبع تغذیه ترانسمیتر 23.5 تا 24.5 VDC را با محدودیت جریان خروجی 60 میلیآمپر یا کمتر برای هر کانال ارائه میدهد.
س: آیا میتوان مقاومت ورودی را برای کاربردهای متصل به بریر تنظیم کرد؟
پ: بله، مقاومت ورودی بهصورت پیشفرض 250 اهم است و هنگام اتصال به بریر ایمنی ذاتی میتوان آن را به 70 اهم تغییر داد تا ولتاژ کافی لوپ حفظ شود.
س: آیا این ماژول ایزولاسیون گالوانیکی کانالبهکانال ارائه میدهد؟
پ: خیر، AMM42 بین سیستم و فیلد یا بین کانالهای مجزا ایزولاسیون سیگنال ارائه نمیدهد. برای جلوگیری از لوپ زمین یا رعایت الزامات مناطق خطرناک، استفاده از بریرهای ایزولاسیون خارجی ضروری است.
راهنمای نصب در فیلد
ماژول AMM42 را مطابق دفترچه سختافزار DCS در محل شکاف تعیینشده نصب کنید. پیش از وارد کردن یا خارج کردن ماژول، از قطع بودن انرژی منبع تغذیه بکپلین اطمینان حاصل کنید. کابلهای ترانسمیتر دو سیمه را بهصورت زوج بههمتابیده شیلددار مسیردهی کنید و شیلد را فقط در کابینت DCS زمین کنید. بررسی کنید تنظیمات جامپر مقاومت ورودی با الزامات کاربرد مطابقت داشته باشد (250 اهم برای اتصال مستقیم و 70 اهم برای لوپهای متصل به بریر). پیش از اتصال تجهیزات فیلد، اطمینان حاصل کنید ولتاژ منبع تغذیه ترانسمیتر در محدوده 23.5 تا 24.5 VDC قرار دارد. پیش از راهاندازی، جریان لوپ هر کانال مالتیپلکسشده را بررسی کنید. هنگام استفاده از بریرهای ایمنی ذاتی، گواهی بریر و انطباق سیمکشی با نقشه تأییدشده منطقه خطرناک را بررسی کنید. با توجه به جریان مصرفی 4 آمپر یا کمتر از بکپلین، فضای کافی اطراف ماژول برای دفع حرارت حفظ کنید.
