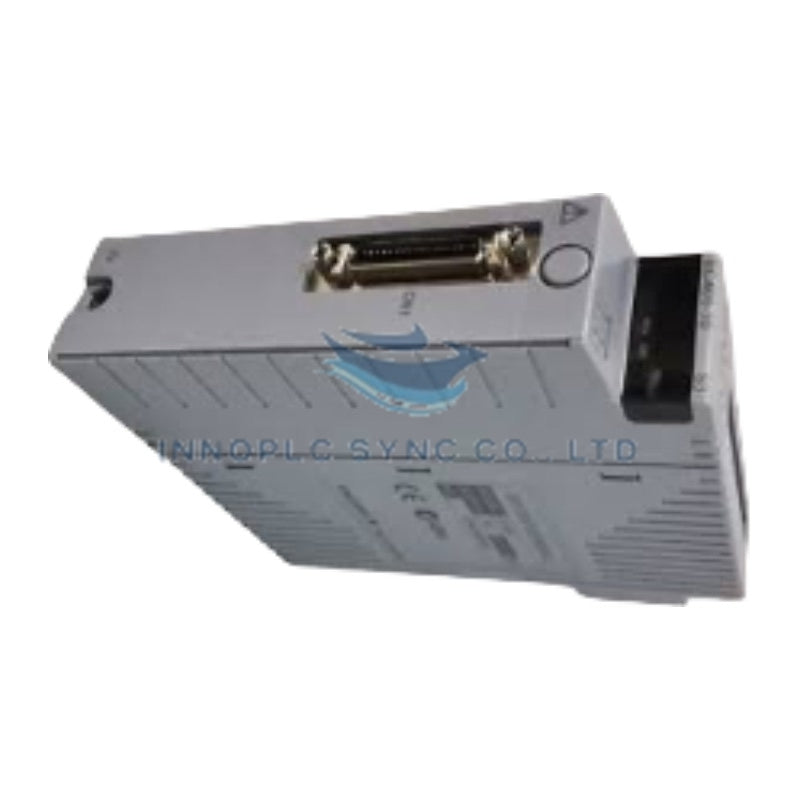

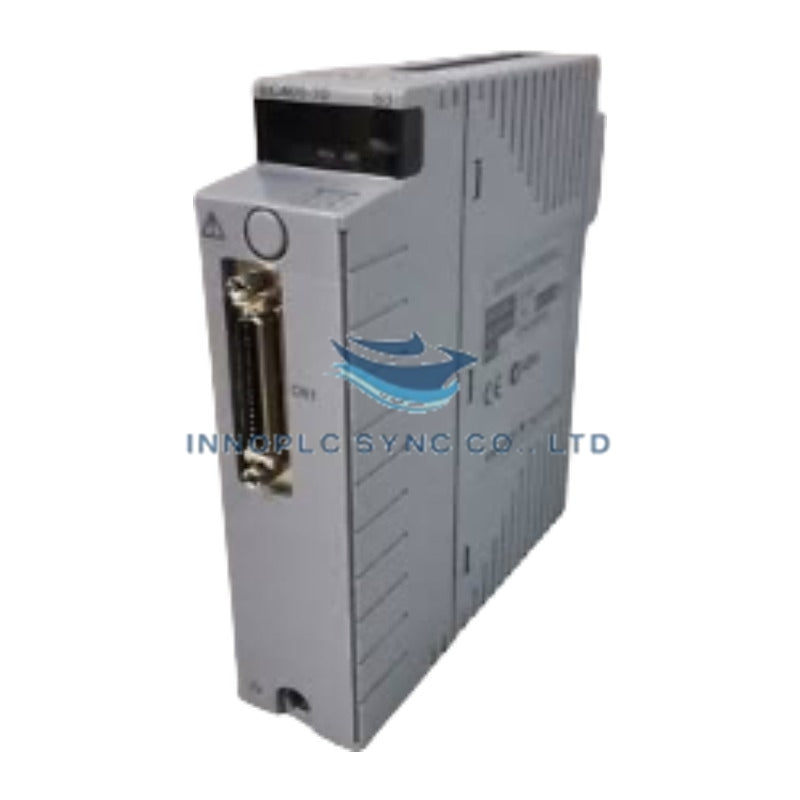

ماژول مالتیپلکسر ورودی RTD مدل Yokogawa AMM32C
ماژول Yokogawa AMM32C که با عنوان AMM32C نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنال آشکارساز دمای مقاومتی (RTD) چندگانه و جبرانسازی اتصال سرد در شبکههای DCS صنعتی عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AMM32C |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | ۱٫۸ کیلوگرم |
| وزن حمل | ۵ کیلوگرم |
| ابعاد | در دادههای منبع مشخص نشده است |
| دمای کاری | ۰ درجه سانتیگراد تا ۵۰+ درجه سانتیگراد |
| مصرف برق | در دادههای منبع مشخص نشده است |
| نوع محصول | ماژول مالتیپلکسر ورودی RTD |
| کابل اتصال | KS8 |
| مقاومت عایقی | حداقل ۱۰۰ مگااهم (۵۰۰ ولت DC) |
| ولتاژ تحمل | ۵۰۰ ولت AC |
| رطوبت محیط | ۵٪ تا ۹۰٪ RH |
جبرانسازی اتصال سرد و ایزولاسیون کانالبهکانال
این ماژول مالتیپلکسر، پردازش سیگنال RTD را در چندین کانال اندازهگیری دما انجام میدهد و تغییرات مقاومت را به مقادیر استاندارد دما تبدیل میکند. جبرانسازی اتصال سرد (CJC) برای جبران تغییرات دمای اتصال مرجع ترموکوپل هنگام اتصال به بکپلینهای سیگنال ترکیبی اجرا میشود. این ماژول برای اتصال سیمکشی میدانی به کابلهای اتصال KS8 نیاز دارد و رابط کانکتوری استانداردی برای اتصال عناصر RTD فراهم میکند. مشخصات ایزولاسیون کانالبهکانال باید با الزامات اتصال زمین سیستم تطبیق داده شود، زیرا معماریهای RTD چندگانه دارای مسیرهای برگشت مشترکی هستند که ممکن است در نصبهای میدانی نامتعادل، جریانهای حلقه زمین ایجاد کنند. مقاومت عایقی حداقل ۱۰۰ مگااهم در ۵۰۰ ولت DC و ولتاژ تحمل ۵۰۰ ولت AC، حفاظت دیالکتریکی میان مدارهای میدانی و بکپلین DCS را فراهم میکنند.
پرسشهای متداول (FAQ)
پرسش: برای ماژول AMM32C به چه نوع کابل اتصالی نیاز است؟
پاسخ: ماژول AMM32C برای اتصال سیمکشی میدانی به عناصر حسگر RTD به کابلهای اتصال KS8 نیاز دارد.
پرسش: مشخصات مقاومت عایقی این ماژول چیست؟
پاسخ: ماژول AMM32C هنگام آزمایش با ولتاژ ۵۰۰ ولت DC، مقاومت عایقی حداقل ۱۰۰ مگااهم و ولتاژ تحمل نامی ۵۰۰ ولت AC ارائه میدهد.
پرسش: دامنه دمای کاری این ماژول مالتیپلکسر RTD چقدر است؟
پاسخ: ماژول AMM32C در دامنه دمای محیطی ۰ تا ۵۰+ درجه سانتیگراد و با تحمل رطوبت ۵٪ تا ۹۰٪ RH (بدون میعان) کار میکند.
راهنمای نصب در محل
ماژول AMM32C را طبق دفترچه سختافزار DCS در موقعیت تعیینشده شیار نصب کنید. پیش از نصب یا خارج کردن ماژول، از قطع بودن برق منبع تغذیه بکپلین اطمینان حاصل کنید. برای حفظ یکپارچگی سیگنال و سازگاری کانکتور، فقط از کابلهای اتصال تأییدشده KS8 برای اتصال سیمکشی میدانی استفاده کنید. کابلهای حسگر RTD را بهصورت زوج تابیده و شیلددار مسیردهی کنید و برای جلوگیری از ایجاد حلقههای زمین، شیلد را فقط در کابینت DCS به زمین متصل کنید. پیش از راهاندازی، مطابقت نوع عنصر RTD (Pt100، Pt1000، Cu100 و غیره) با پیکربندی ماژول را بررسی کنید. جبرانسازی مقاومت سیمهای رابط را برای اتصالات RTD دو سیمه و سه سیمه بررسی کنید. اطمینان حاصل کنید دمای محیط محل نصب برای حفظ دقت مشخصشده از ۵۰+ درجه سانتیگراد بیشتر نباشد. پیش از وصل کردن برق، همه کانکتورهای کابل KS8 را از نظر اتصال صحیح و درگیر شدن مکانیزم قفل بررسی کنید.
