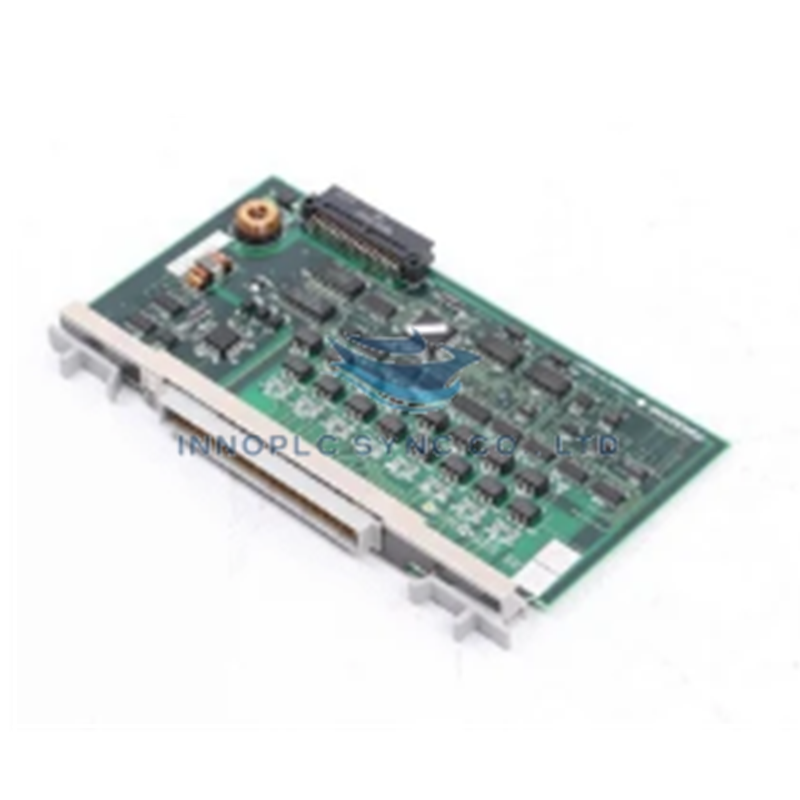

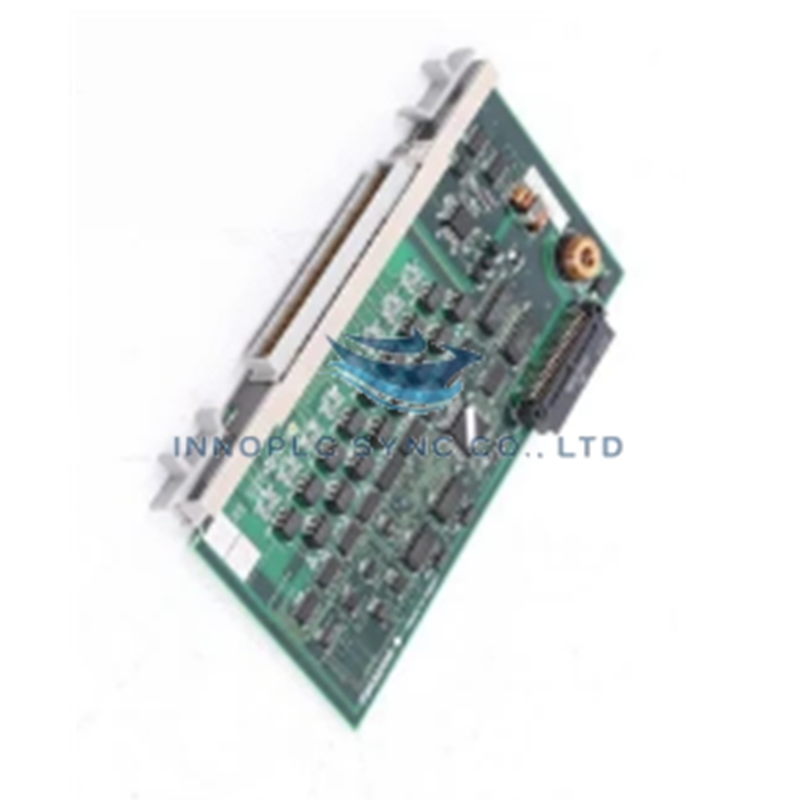

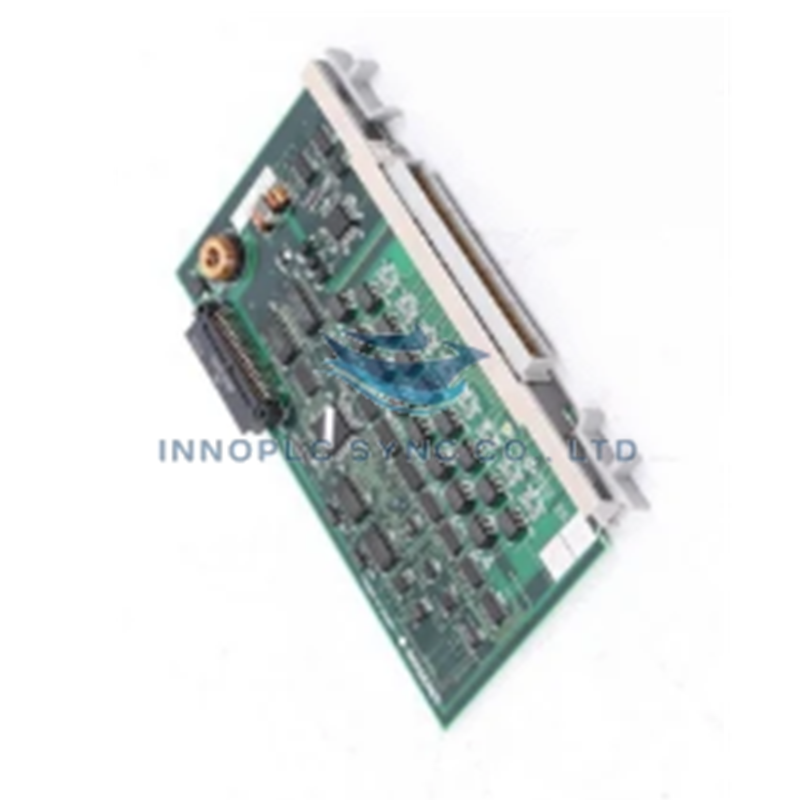

ماژول آنالوگ یوکوگاوا AMM22
یوکوگاوا AMM22 که با نام ماژول آنالوگ AMM22 نیز شناخته می‌شود، یک قطعه سخت‌افزاری اختصاصی برای تبدیل سیگنال با سرعت بالا و تنظیم حلقه آنالوگ در سیستم‌های کنترل توزیع‌شده است.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AMM22 |
| برند | یوکوگاوا |
| مبدأ | مشخص نشده |
| وزن | ۱ کیلوگرم |
| ابعاد | ۲۸ cm x ۲۱ cm x ۲ cm |
| دمای کاری | -10 deg C تا +55 deg C |
| مصرف برق | مصرف استاندارد حلقه 24 VDC |
| انواع ورودی پشتیبانی‌شده | پیکربندی‌های ورودی آنالوگ استاندارد |
| تبدیل با سرعت بالا | 1 kHz |
| سیگنال خروجی استاندارد | 4-20 mA DC |
| منبع تغذیه | 24 VDC |
ایزولاسیون کانال و عملکرد حلقه HART با جریان 4-20 mA
این ماژول از ایزولاسیون الکتریکی بین کانال‌ها بهره می‌برد تا از تداخل حلقه زمین جلوگیری کند و گذراهای مد مشترک با فرکانس بالا را سرکوب کند. طبقه خروجی آنالوگ، حلقه‌های جریان استاندارد 4-20 mA DC را با دقت بالا تنظیم می‌کند و خطی‌بودن و انتقال پایدار سیگنال را در گره‌های سیستم کنترل توزیع‌شده حفظ می‌کند.
پرسش‌های متداول
س: حداکثر فرکانس تبدیل پشتیبانی‌شده توسط مدار نمونه‌برداری داخلی AMM22 چقدر است؟
پ: موتور تبدیل داخلی با نرخ تبدیل پرسرعت 1 kHz کار می‌کند تا پردازش سیگنال در لحظه انجام شود.
س: آیا این ماژول برای کارکرد حلقه به منبع تغذیه خارجی نیاز دارد؟
پ: بله، سیستم برای تغذیه پردازش داخلی و حفظ یکپارچگی سیگنال خروجی به منبع تغذیه پایدار 24 VDC نیاز دارد.
دستورالعمل‌های نصب در محل
- پیش از نصب، بررسی کنید که محفظه نصب فضای کافی برای ابعاد ماژول، یعنی ۲۸ cm x ۲۱ cm x ۲ cm، داشته باشد.
- برای جلوگیری از اتصال کوتاه الکتریکی، پیش از اتصال ترمینال‌ها مطمئن شوید که خطوط منبع تغذیه 24 VDC بی‌برق هستند.
- کابل‌های زوج‌تابیده شیلددار را محکم به ترمینال‌ها وصل کنید و شیلد را در یک نقطه مرجع واحد زمین کنید تا کوپل‌شدن نویز الکترومغناطیسی به حداقل برسد.
- برای اطمینان از پایداری حرارتی، دمای محیط کار را در محدوده مشخص‌شده -10 deg C تا +55 deg C نگه دارید.
