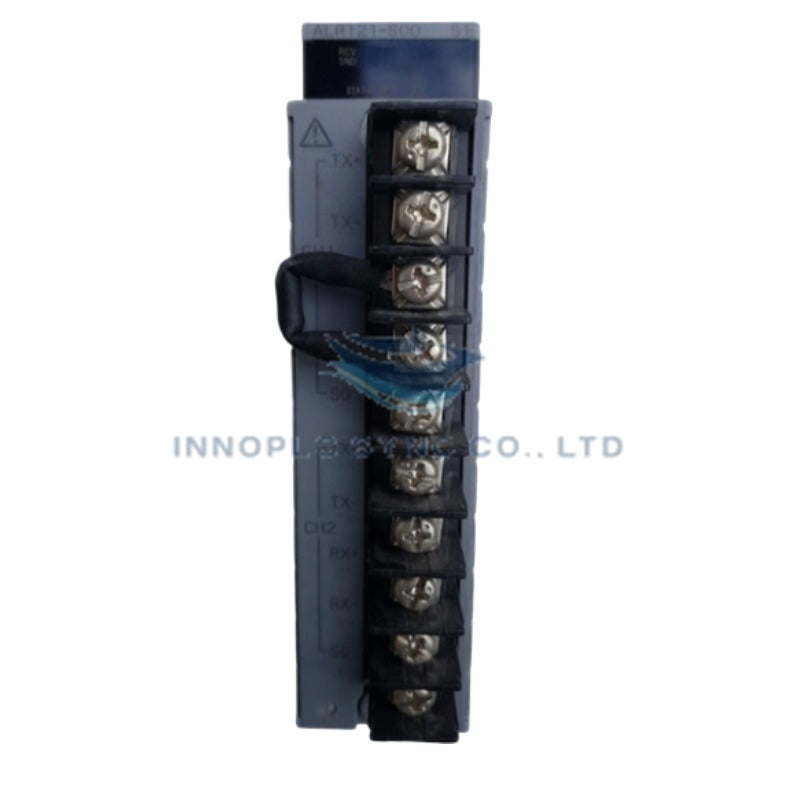

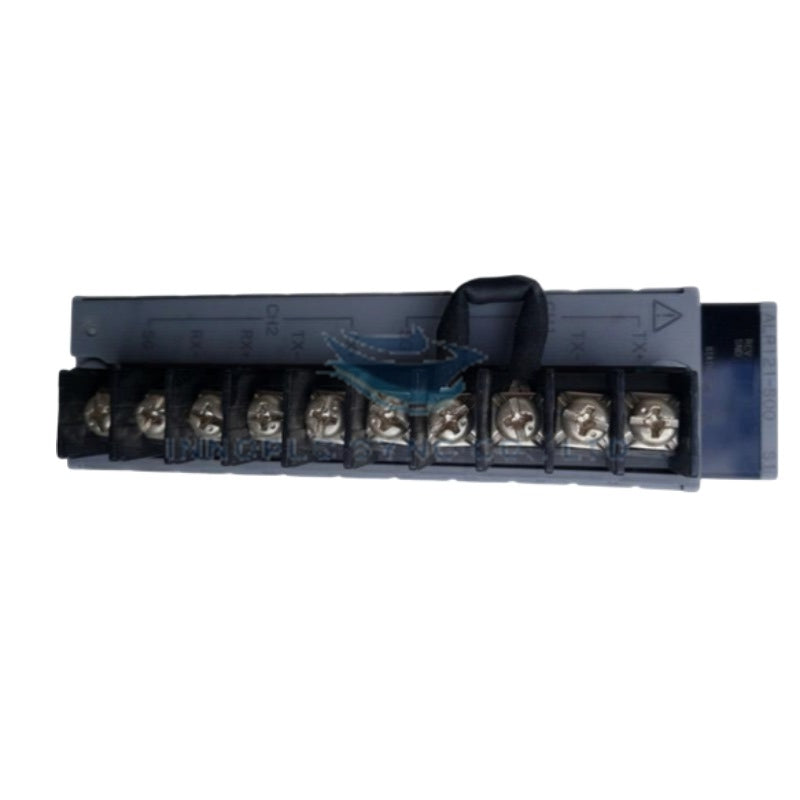

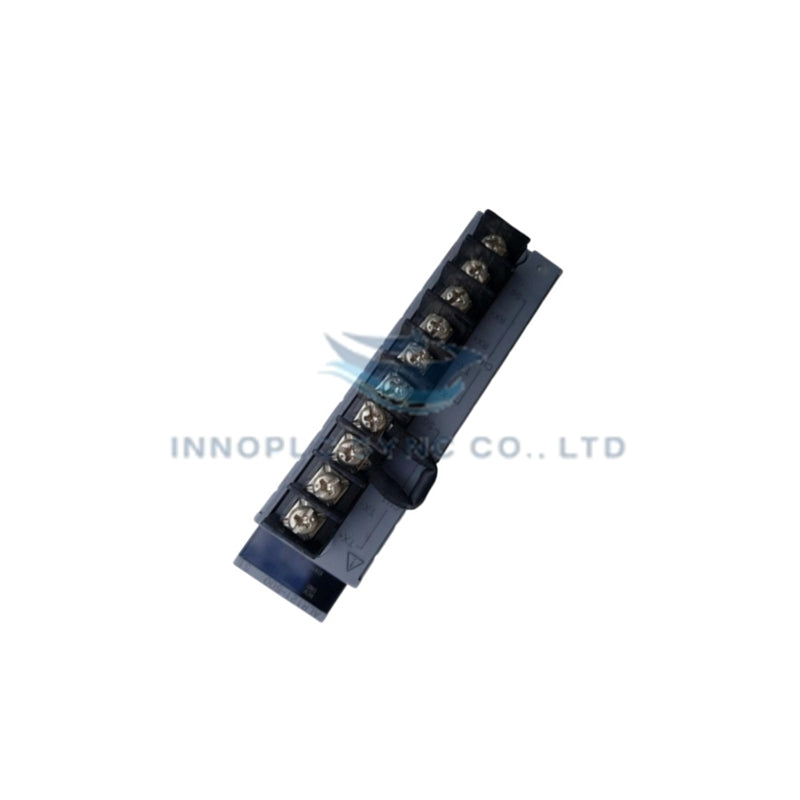

ماژول ارتباطی ProSafe-RS یوکوگاوا ALR121-S00 S1
Yokogawa ALR121-S00 S1 که با نام ماژول ارتباطی ALR121-S00 نیز فهرست شده است، برای ارتباط سریال بدون تداخل در پلتفرمهای دارای ابزار دقیق ایمنی پیکربندی شده و اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
جزئیات پسوند و ماتریس مدل
- ALR121: مدل پایه که ماژول ارتباطی سریال دوپورته با پشتیبانی از رابطهای RS-422 و RS-485 را مشخص میکند.
- -S00: پیکربندی پسوند استاندارد که سختافزار پایه را بدون پوششهای ویژه برای مناطق خطرناک یا تغییرات مربوط به رده دمایی گسترده مشخص میکند.
- S1: کد سبک که سطح بازبینی ساخت سختافزار را برای سازگاری با باس سیستم نشان میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ALR121-S00 S1 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | حدود 0.34 کیلوگرم |
| ابعاد | فرمفاکتور استاندارد ماژول Yokogawa |
| دمای کاری | 0 تا 55 درجه سانتیگراد |
| مصرف برق | 0.5 A |
| رابط | RS-422 / RS-485 (سیستم 4 سیمه) |
| سرعت انتقال | 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps |
| نوع اتصال | کانکتور D-sub نهپین و ترمینال پیچی M4 |
ایزولاسیون کانالبهکانال و پروتکلهای سریال
ماژول Yokogawa ALR121-S00 S1 از ایزولاسیون گالوانیکی استفاده میکند تا اطمینان حاصل شود حلقههای ارتباطی سریال آن نسبت به حلقههای حیاتی ایمنی کاملاً بدون تداخل باقی میمانند. این ماژول با استفاده از پروتکلهای انتقال نیمهدوطرفه و همگامسازی آغاز-توقف، قاببندی دادههای باینری را با توازن قابل پیکربندی و طول ثابت نویسه 8 بیتی مدیریت میکند. مسیرهای سیگنال بهگونهای طراحی شدهاند که از انتشار ولتاژ حالت مشترک و ایجاد حلقههای زمین در لینکهای نقطهبهنقطه RS-422 و شبکههای چندنقطهای RS-485 متصل جلوگیری کنند.
پرسشهای متداول
پرسش: آیا نصب ماژول ALR121-S00 S1 بر یکپارچگی حلقههای فعال ایمنی تأثیر میگذارد؟
پاسخ: خیر. این ماژول از نظر ساختاری بهعنوان قطعهای بدون تداخل طبقهبندی شده و با جداسازی گالوانیکی طراحی شده است تا ترافیک داده زیرسیستم و Modbus هیچ تداخلی با اجرای حلقه اصلی ایمنی ایجاد نکند.
پرسش: هنگام استفاده از عملکردهای برده Modbus، پارامترهای ثابت نویسه و بیت توقف چیست؟
پاسخ: طول نویسه ثابت و برابر با 8 بیت است و طول بیت توقف بر اساس پیکربندی انتخابشده تعیین میشود؛ ارتباط زیرسیستم نیز طول دقیقاً 1 بیت برای بیت توقف را اعمال میکند.
راهنمای نصب در محل
- پیش از قراردادن یا خارجکردن ماژول ALR121-S00 S1، مطمئن شوید برق شیار در گره مادر ایزوله شده است.
- خطوط سیگنال ورودی RS-485 یا RS-422 را با استفاده از کانکتورهای D-sub نهپین یا پیچهای ترمینال گیرهای M4 بهطور ایمن متصل کنید.
- برای حفظ سازگاری الکترومغناطیسی، سیم تخلیه شیلد کابل را به شینه زمین تعیینشده تابلو متصل کنید.
- بررسی کنید مقاومتهای ترمینیشن خط با امپدانس مشخصه مسیر کابل ارتباطی میدانی بهدرستی تطبیق داده شده باشند.
- سیمکشی ارتباط سریال کمولتاژ را از سینیهای کابل مجزا و دور از خطوط توزیع جریان متناوب پرقدرت عبور دهید.
