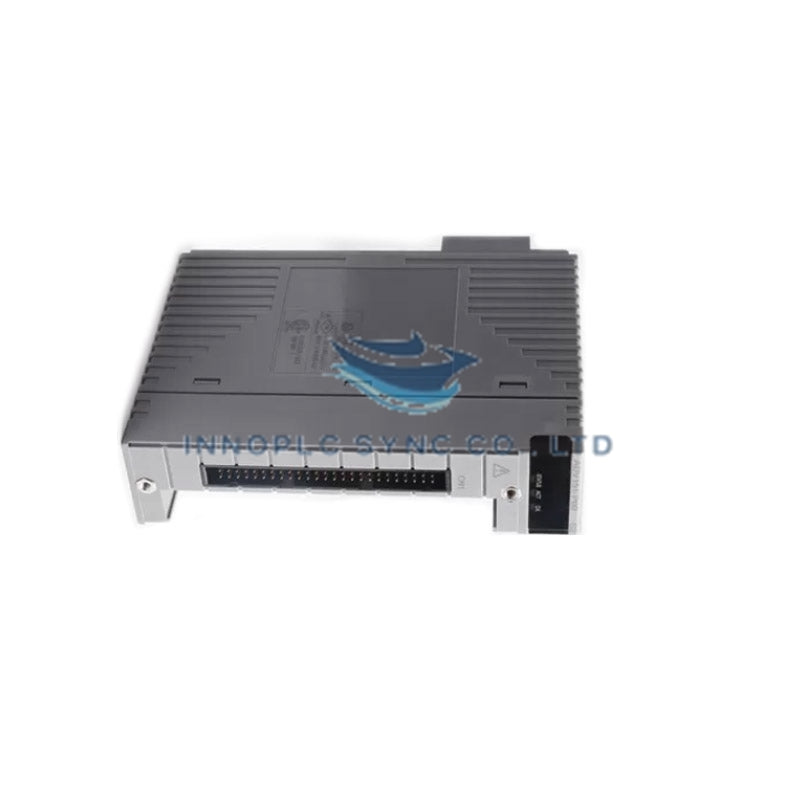

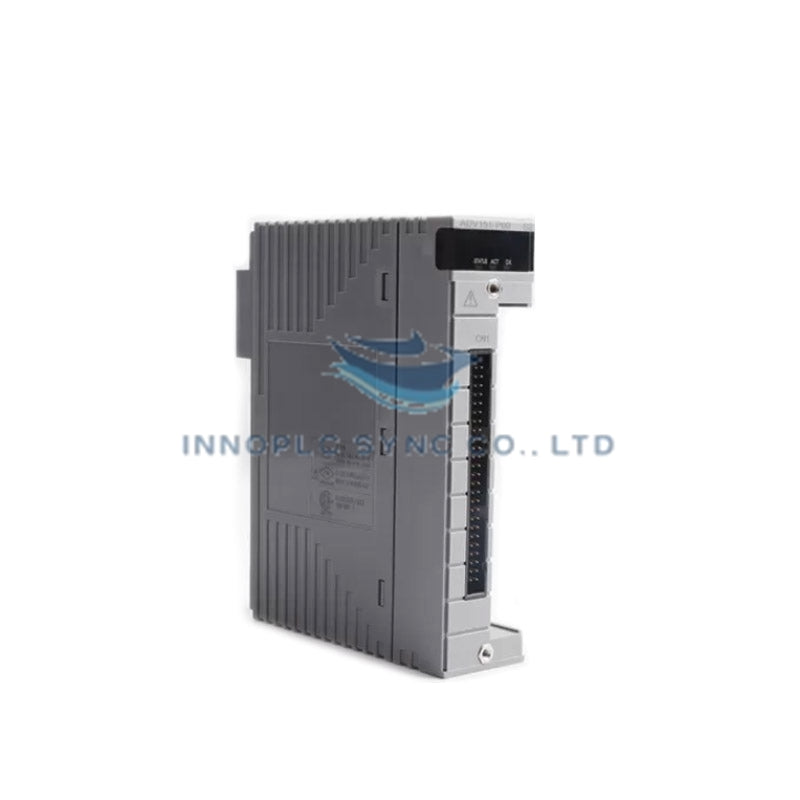

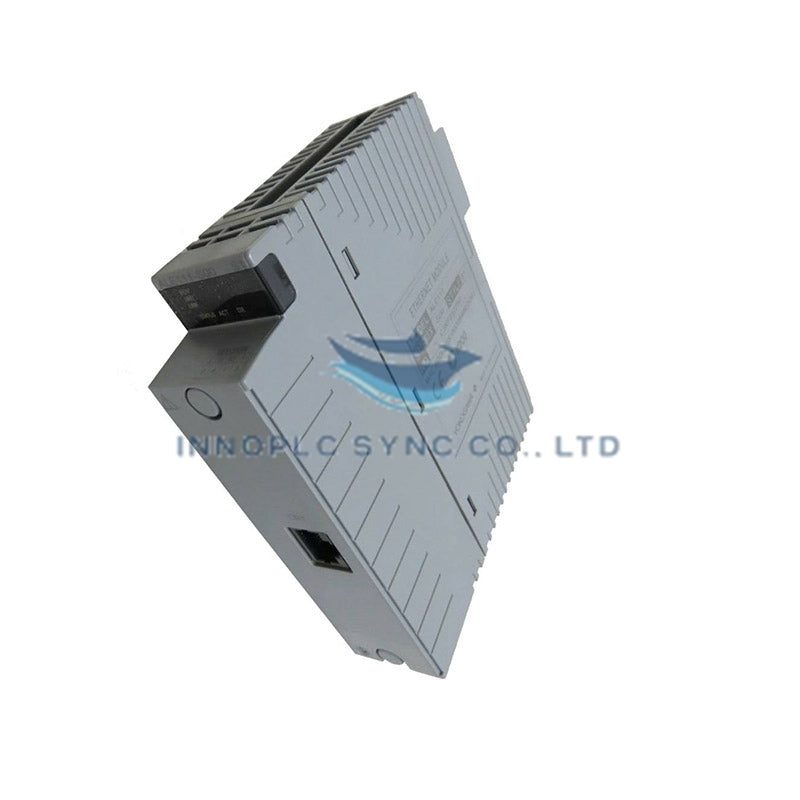

ماژول ارتباطی فیلدباس Foundation یوکوگاوا ALF111-S50
Yokogawa ALF111-S50 که با عنوان ALF111 ماژول ارتباطی Foundation Fieldbus نیز فهرست شده است، ماژول ارتباطی اصلی ALF111 است که برای اجرای پردازش رابط بخش H1 فیلدباس Foundation Fieldbus در پلتفرمهای ایستگاه کنترل فرایند (FCS) به کار میرود.
شرح پسوند و ماتریس مدل
- ALF111: سری سختافزاری ماژول پایه که نشاندهنده کارتهای رابط ارتباطی H1 فیلدباس Foundation Fieldbus است.
- -S5: کد مشخصات عملکرد استاندارد که پشتیبانی از قابلیت افزونگی دوگانه را در زیررکهای گره سازگار نشان میدهد.
- 0: پسوند گزینه استاندارد که پیکربندی پایه تولید را بدون نیاز به پوشش محافظ ویژه نشان میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ALF111-S50 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.4 kg |
| ابعاد | 260 mm x 180 mm x 60 mm |
| دمای کاری | 0 تا 55 deg C |
| مصرف برق | 0.5 A یا کمتر |
| رابط فیلدباس | FOUNDATION Fieldbus H1 (31.25 kbps) |
| ولتاژ ایزولاسیون | 1500 V AC (بین فیلد و سیستم، بین کانالها) |
| ظرفیت دستگاه | حداکثر 32 دستگاه در هر سگمنت |
| ظرفیت I/O کنترلی | حداکثر 48 نقطه در هر سگمنت |
| افزونگی | افزونگی دو ماژوله در همان گره |
| رطوبت نسبی | 35% تا 85% RH (بدون میعان) |
اتصال FOUNDATION Fieldbus و ایزولاسیون کانال
ماژول Yokogawa ALF111-S50 از اتصال FOUNDATION Fieldbus H1 با نرخ انتقال قطعی 31.25 kbps بهره میبرد تا فرستندهها و عملگرهای فیلدباس را به ایستگاه کنترل مرکزی فرایند (FCS) متصل کند. این واحد با برخورداری از ایزولاسیون گالوانیکی 1500 V AC بین کانالها و بین فیلد و سیستم، از تجهیزات الکترونیکی سیستم در برابر جهشهای ولتاژ حالت مشترک و نویز اتصال زمین حلقه محافظت میکند. قابلیتهای یکپارچه زمانبندی فعال پیوند (LAS) و مستر کلاک امکان اجرای کنترل زمانبندی سگمنت را مستقیماً در سطح ماژول فراهم میکنند و ترمیناتورهای داخلی نیز امپدانس سگمنت شبکه را پایدار نگه میدارند.
سؤالات متداول
س: ALF111-S50 هنگام استفاده در پیکربندی دارای افزونگی دوگانه، چگونه جابهجایی ماژولها در صورت خرابی را مدیریت میکند؟
پ: هنگامی که دو ماژول ALF111-S50 در شکافهای مجاور یک گره نصب شوند، ماژول ثانویه جدولهای گذرگاه سیستم را همگام میکند و در صورت خرابی کارت اصلی، بهطور خودکار ارتباط سگمنت فیلدباس را بر عهده میگیرد، بدون آنکه فریمهای تراکنش فعال H1 قطع شوند.
س: آیا هنگام اتصال تجهیزات فیلد به ترمینالهای گیرهای ALF111-S50، استفاده از ترمیناتورهای خارجی گذرگاه ضروری است؟
پ: ترمیناتورهای داخلی در مجموعه اتصال ماژول تعبیه شدهاند؛ بنابراین نیازی به مقاومتهای ترمینال خارجی در سمت ماژول سگمنت H1 نیست.
راهنمای نصب در فیلد
- پیش از نصب یا خارج کردن کارت ALF111-S50، از قطع بودن برق زیررک گره اطمینان حاصل کنید.
- سیمهای گذرگاه H1 فیلدباس را به ترمینالهای گیرهای فشاری متصل کنید و مشخصات قطبیت مثبت، منفی و شیلد را دقیقاً رعایت کنید.
- برای جلوگیری از ایجاد جریان حلقه زمین در مسیرهای سگمنت فیلد، شیلد کابلها را در یک نقطه روی شینه ارت زیررک زمین کنید.
- بررسی کنید که تعداد کل تجهیزات فیلد متصل از 32 دستگاه یا 48 نقطه I/O کنترلی در هر سگمنت فیلدباس بیشتر نباشد.
- تمام پیچهای نصب ماژول را محکم کنید تا از ورود یکنواخت پایههای کانکتور بکپلین و ایجاد مسیر اتصال حرارتی به زمین اطمینان حاصل شود.
