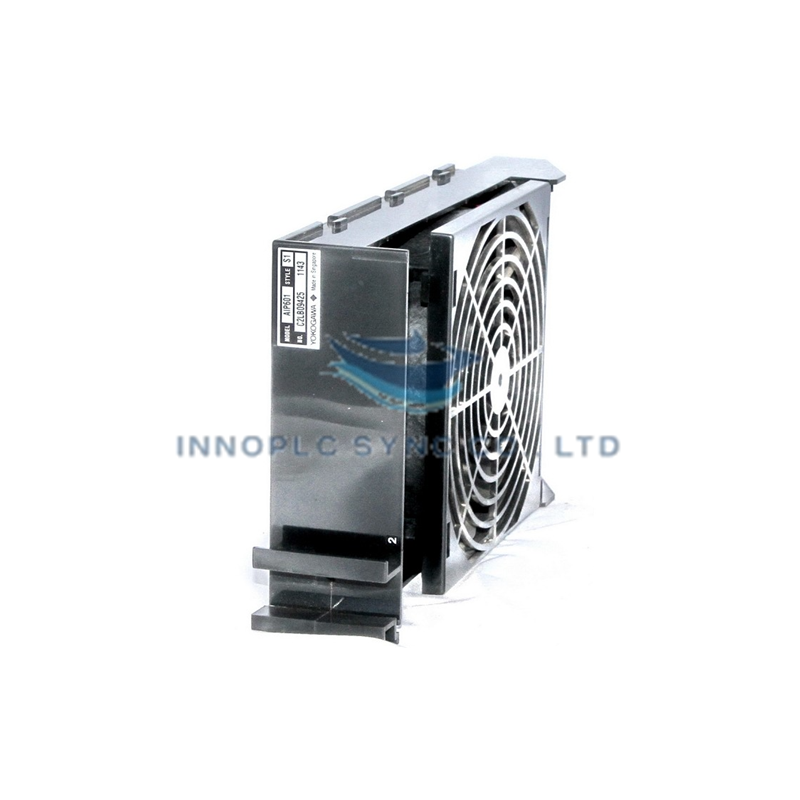

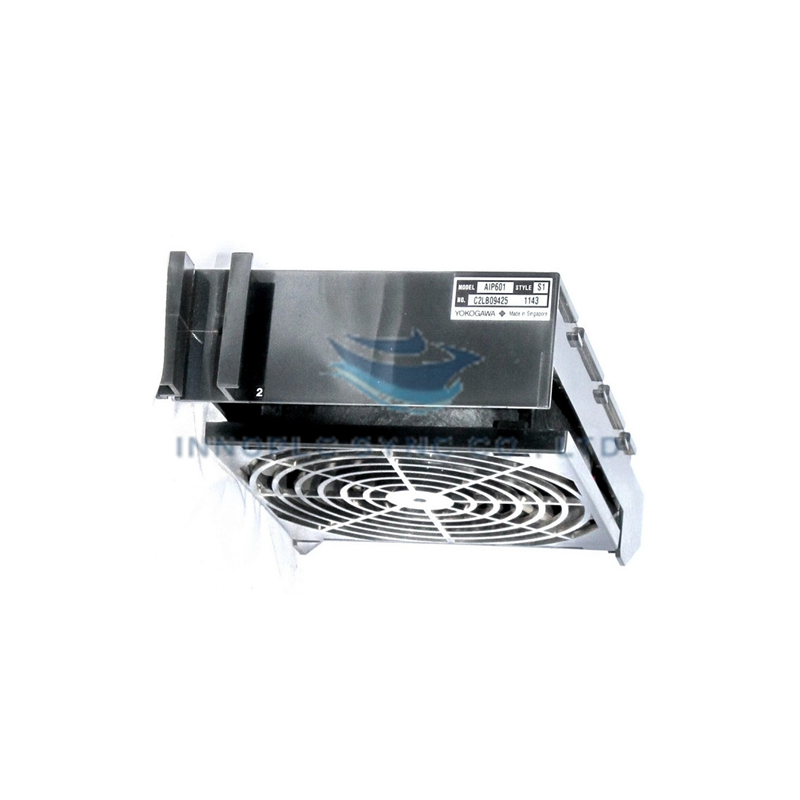

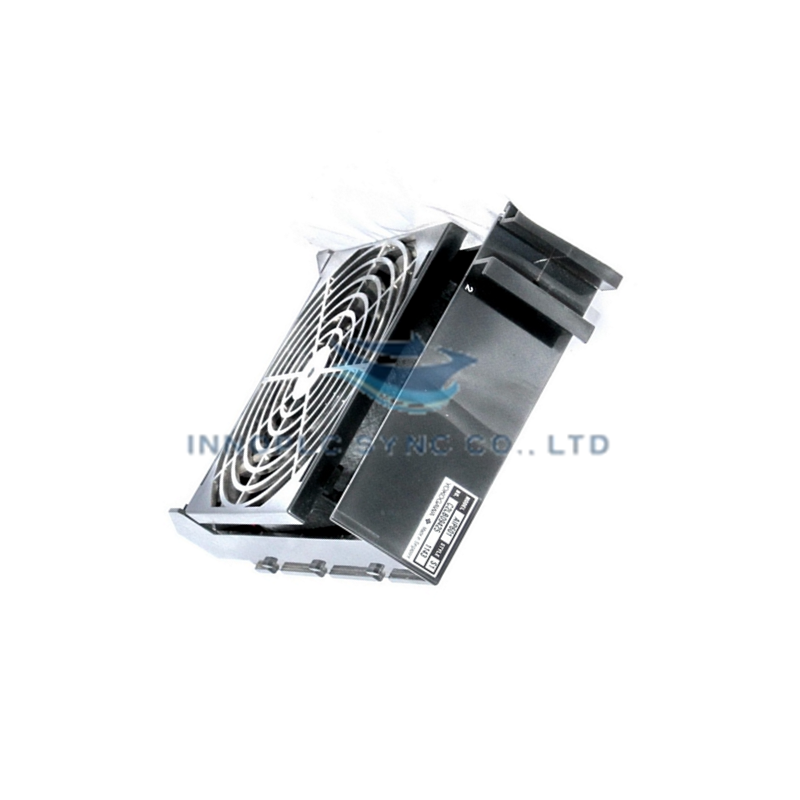

واحد فن یوکوگاوا AIP601 S1
Yokogawa AIP601 S1 که با نام واحد فن AIP601 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای مدیریت حرارتی ماژول در پلتفرمهای CENTUM VP و CS 3000 عمل میکند.
جزئیات پسوند و ماتریس مدل
- AIP601: نامگذاری مدل پایه برای مجموعه واحد خنککننده با هوای اجباریِ ماژول کابینت سیستم.
- S1: کد سبک که سطح بازنگری سختافزار را برای سازگاری با نصب در سابراک نشان میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AIP601 S1 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.4 kg |
| ابعاد | 130 mm x 180 mm x 165 mm |
| دمای کاری | 0 to 55 deg C |
| مصرف توان | 10 W |
| ولتاژ ورودی | 24 VDC |
| کارکرد | خنکسازی با هوای اجباری ماژول سیستم |
| سازگاری سیستم | CENTUM VP, CS 3000 R3 |
جبرانسازی اتصال سرد و ایزولاسیون کانال
واحد فن Yokogawa AIP601 S1 دمای محیط داخلی سابراک را پایدار میکند و از ایجاد گرادیانهای حرارتی که بر دقت جبرانسازی اتصال سرد (CJC) در ماژولهای ورودی آنالوگ مجاور اثر منفی میگذارند، جلوگیری میکند. این واحد که برای دفع بارهای حرارتی تولیدشده توسط کارتهای ورودی/خروجی فرایندی با چگالی بالا طراحی شده است، از سختافزار رابط حلقه پروتکل 4-20 mA HART در برابر تخریب حرارتی محافظت میکند. مدار یکپارچه راهانداز موتور، توان بکپلین را از نویز کلیدزنی الکتریکی ایزوله میکند و دفع مداوم گرما را در سابراکهای کابینت DCS تضمین مینماید.
سؤالات متداول
س: مشخصات الکتریکی ورودی موردنیاز برای راهاندازی واحد فن AIP601 S1 چیست؟
پ: واحد فن به ورودی تغذیه کمکی اختصاصی 24 VDC نیاز دارد و در حالت کارکرد مداوم تقریباً 10 W توان مصرف میکند.
س: آیا میتوان واحد فن AIP601 S1 را در حالی که رک سیستم برقدار است تعویض کرد؟
پ: تعویض باید مطابق رویههای تعمیر و نگهداری کابینت انجام شود؛ برای جلوگیری از ایجاد گذراهای الکتریکی در اسلاتهای مجاور بکپلین، اطمینان حاصل کنید که شاخه تغذیه 24 VDC ایزوله شده یا مطابق دستورالعملهای سرویس گرم Yokogawa مدیریت میشود.
دستورالعملهای نصب در محل
- پیش از قرار دادن واحد فن در شاسی کابینت، بررسی کنید که شاخه برق سیستم 24 VDC بیبرق شده باشد.
- ریلهای نصب واحد AIP601 S1 را با راهنماهای سابراک همراستا کنید و مجموعه را تا همسطح شدن، به داخل بلغزانید.
- تمام پیچهای ثابت نصب شاسی را محکم کنید تا نصب مکانیکی مقاوم در برابر لرزش و اتصال زمین مناسب شاسی تضمین شود.
- مسیرهای ورود و خروج هوا را باز نگه دارید و حداقل 50 mm فضای خالی در بالا و پایین مجموعه فن باقی بگذارید.
- پرههای فن را بهطور دورهای از نظر تجمع گردوغبار بررسی کنید تا از محدود شدن جریان هوا جلوگیری شده و عملکرد بهینه دفع گرما حفظ شود.
