خروجی دیجیتال یوکوگاوا ADV551-P60/D5A00

SKU: ADV551-P60/D5A00

Manufacturer: Yokogawa
Product No.: ADV551-P60/D5A00
Condition：در انبار
Product Type: ماژول‌های خروجی دیجیتال
Product Origin: Japan
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

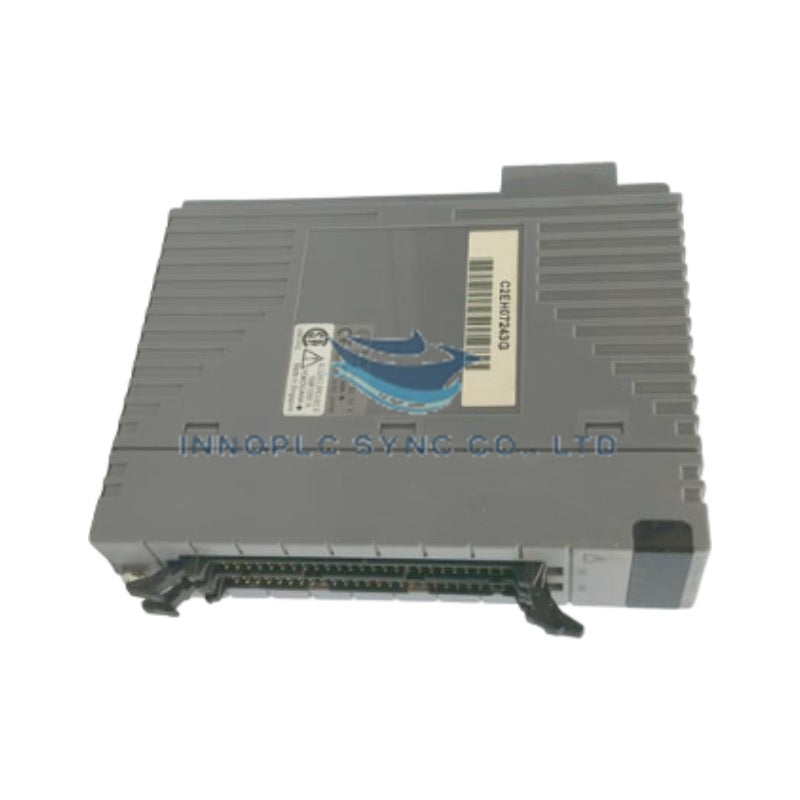

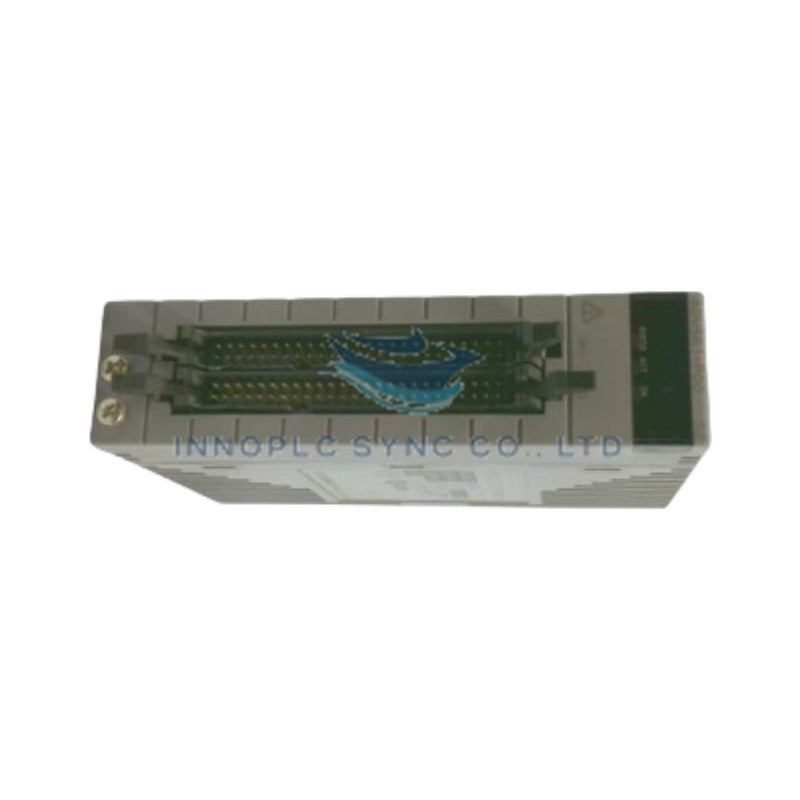

ماژول Yokogawa ADV551-P60/D5A00 (ماژول خروجی دیجیتال ADV551) که برای کنترل دقیق پالس متناسب با زمان و تحریک گسسته ایزوله در معماری‌های DCS سیستم CENTUM VP پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند.

تفکیک پسوند و ماتریس مدل

شماره کاتالوگ پایه	کد پسوند	کد گزینه	توضیحات / قابلیت‌ها
ADV551	-P60	/D5A00	ماژول DO ایزوله ۳۲ کاناله (۲۴ VDC، خروجی مدولاسیون پهنای پالس / متناسب با زمان، LEDهای وضعیت، آداپتور کابل KS)
ADV551	-P00	-S2	ماژول DO ایزوله ۳۲ کاناله (۲۴ VDC، اجرای گسسته استاندارد)
ADV561	-P00	-S2	ماژول DO ۶۴ کاناله (۲۴ VDC، نوع سینک جریان)

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	ADV551-P60/D5A00
برند	Yokogawa
مبدأ	ژاپن
وزن	۰٫۲۰ کیلوگرم (۰٫۴۴ پوند)
ابعاد	فرم‌فاکتور استاندارد ماژول I/O سیستم CENTUM VP
دمای کاری	۰ تا ۵۰ درجه سانتی‌گراد (۳۲ تا ۱۲۲ درجه فارنهایت)
مصرف توان	حداکثر ۱۰۰ میلی‌آمپر در ۵ VDC از باس داخلی سیستم
تعداد کانال	۳۲ کانال (گروه‌های دارای ایزولاسیون مستقل)
نوع سیگنال خروجی	۲۴ VDC گسسته / مدولاسیون پهنای پالس / خروجی متناسب با زمان
ولتاژ بار نامی	۲۴ VDC (محدوده کاری: ۲۰٫۴ تا ۲۶٫۴ VDC)
قابلیت ویژه	اجرای خروجی پهنای پالس / خروجی متناسب با زمان
نمایش وضعیت	نشانگرهای LED وضعیت روی پنل جلویی
حفاظت در برابر انفجار	ندارد (نوع استاندارد غیرضدانفجاری)
آداپتور رابط	گزینه /D5A00 (آداپتور رابط کابل KS برای ۳۲ کانال)

ایزولاسیون کانال‌به‌کانال و یکپارچه‌سازی با فیلدباس DCS

ماژول ADV551-P60/D5A00 از موانع ایزولاسیون گالوانیکی پرسرعت در سراسر گروه‌های خروجی استفاده می‌کند تا منطق بک‌پلین داخلی سیستم را در برابر حلقه‌های زمین و گذراهای خارجی میدان محافظت کند. منطق داخلی پهنای پالس ماژول امکان اجرای مستقیم گام‌های بسیار کوچک را برای عناصر کنترل نهایی و عملگرهای چرخه کاری فراهم می‌کند و با حداقل تأخیر اسکن CPU کنترلر از طریق فیلدباس CENTUM VP کار می‌کند.

سؤالات متداول

پرسش: ویژگی عملیاتی اصلی کد پسوند -P در ADV551-P60/D5A00 چیست؟

پاسخ: پسوند -P قابلیت‌های یکپارچه کنترل خروجی پهنای پالس (PWM) و خروجی متناسب با زمان را برای کنترل دقیق چرخه کاری مشخص می‌کند.

پرسش: هنگام نصب گزینه /D5A00، سیم‌کشی میدان چگونه متصل می‌شود؟

پاسخ: گزینه /D5A00 شامل یک آداپتور رابط اختصاصی کابل KS برای ۳۲ کانال است که از طریق کابل‌های چندرشته‌ای مستقیماً به مجموعه‌های مونتاژشده برد ترمینال Yokogawa متصل می‌شود.

پرسش: آیا ADV551-P60/D5A00 برای نصب در مکان‌های خطرناک (ضدانفجار) تأییدیه دارد؟

پاسخ: خیر. کد پسوند ۶ نشان‌دهنده نمایشگر LED وضعیت استاندارد، بدون رتبه‌بندی ایمنی ذاتی یا حفاظت در برابر انفجار است.

دستورالعمل‌های نصب در محل

پیش از نصب یا خارج کردن ماژول ADV551، اطمینان حاصل کنید که برق ساب‌راک واحد نود CENTUM VP خاموش است.
ماژول را محکم در ریل‌های راهنمای شیار خود قرار دهید و اهرم‌های قفل بالایی و پایینی را ببندید تا اتصال باس بک‌پلین تضمین شود.
آداپتور رابط کابل KS مدل /D5A00 را به صفحه جلویی متصل کنید و پیچ‌های نگهدارنده آن را با گشتاور ۰٫۴ نیوتن‌متر محکم کنید.
برق ۲۴ VDC و اتصالات بار میدان را با استفاده از کابل‌های KS چندرشته‌ای شیلددار، جدا از خطوط برق AC ولتاژ بالا، مسیر‌دهی کنید.
تأیید کنید که شیلدهای زمین سیم‌کشی میدان مطابق استانداردهای اتصال زمین DCS شرکت Yokogawa به شینه ارت اختصاصی سیستم (SG/FG) متصل شده‌اند.

اطلاعات سفارش و گارانتی

شرایط خرید و بازگشت

راهنمایی‌های دقیق در مورد حداقل مقدار سفارش، زمان‌های تحویل، گزینه‌های پرداخت، گارانتی و سیاست‌های بازگشت.

ما با کمال میل سفارشات عمده را قبول می‌کنیم، با حداقل مقدار سفارش تنها یک واحد.

در صورت درخواست، می‌توانیم تمام مدارک لازم، از جمله گواهی‌های مبدا/تطابق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.

ما 100% پرداخت T/T (انتقال تلگرافی) را قبل از ارسال قبول می‌کنیم. برای اقلامی که زمان تحویل دارند، 30% پیش‌پرداخت الزامی است و 70% باقی‌مانده قبل از ارسال قابل پرداخت است. برای انتقالات RMB، لطفاً در صورت داشتن نماینده‌ای در چین با ما تماس بگیرید.

تمام اقلام جدید و اصلی با گارانتی استاندارد یک ساله ارائه می‌شوند. برای گزینه‌های گارانتی تمدید شده، لطفاً با ما تماس بگیرید تا جزئیات قیمت را دریافت کنید.

ما رضایت شما را در اولویت قرار می‌دهیم. اگر نیاز به بازگشت یک کالا دارید، باید این کار را ظرف ۳۰ روز از تاریخ خرید انجام دهید. محصول باید استفاده نشده، باز نشده و در بسته‌بندی اصلی خود، شامل تمام لوازم جانبی باشد. بازپرداخت‌ها ظرف ۵-۷ روز کاری پس از دریافت بازگشت پردازش خواهند شد. لطفاً توجه داشته باشید که هزینه‌های حمل و نقل و بسته‌بندی غیرقابل بازگشت هستند.
