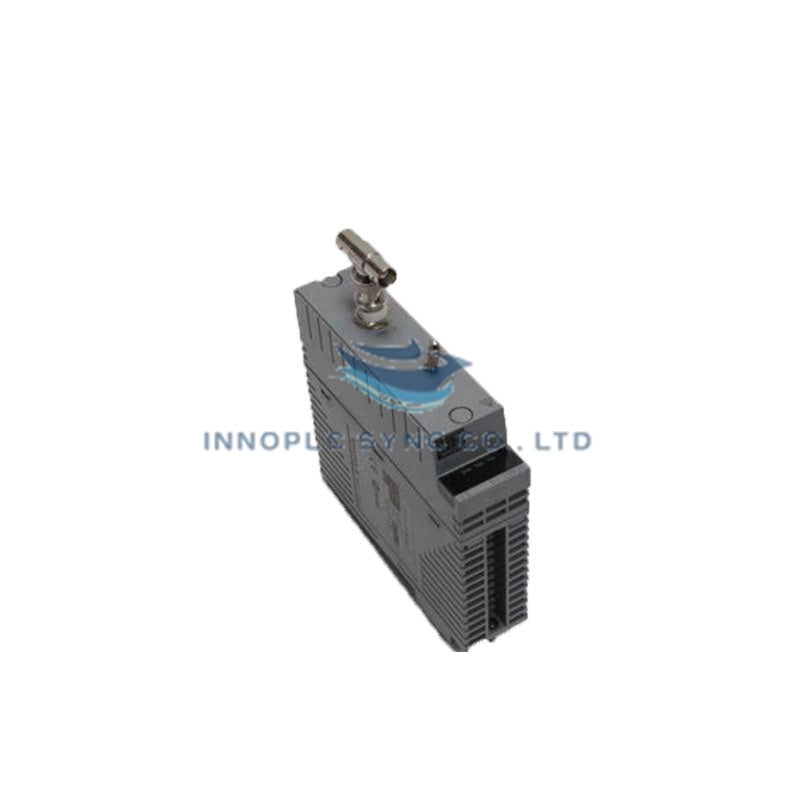

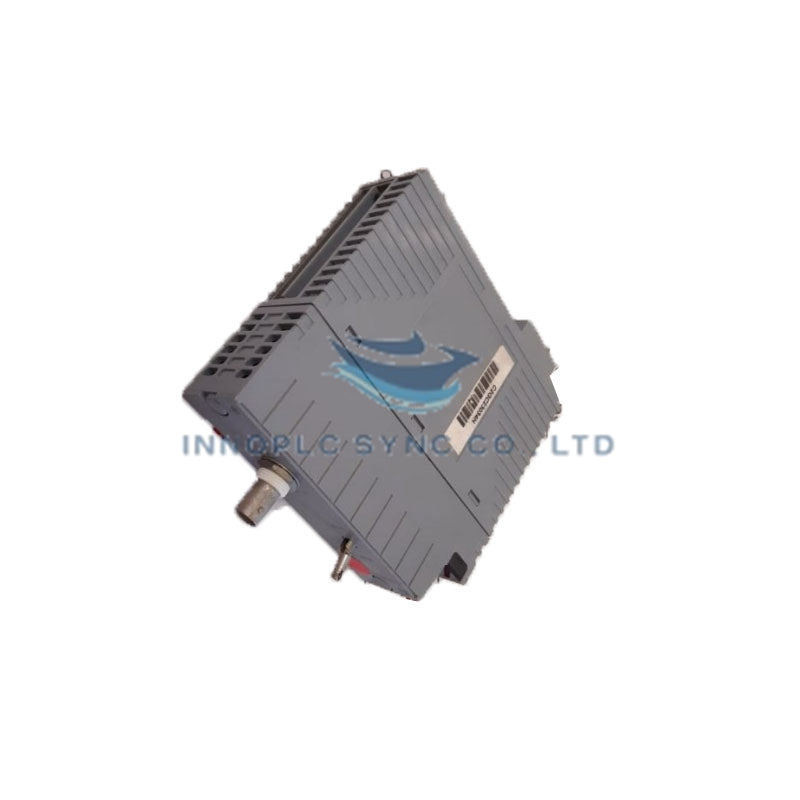

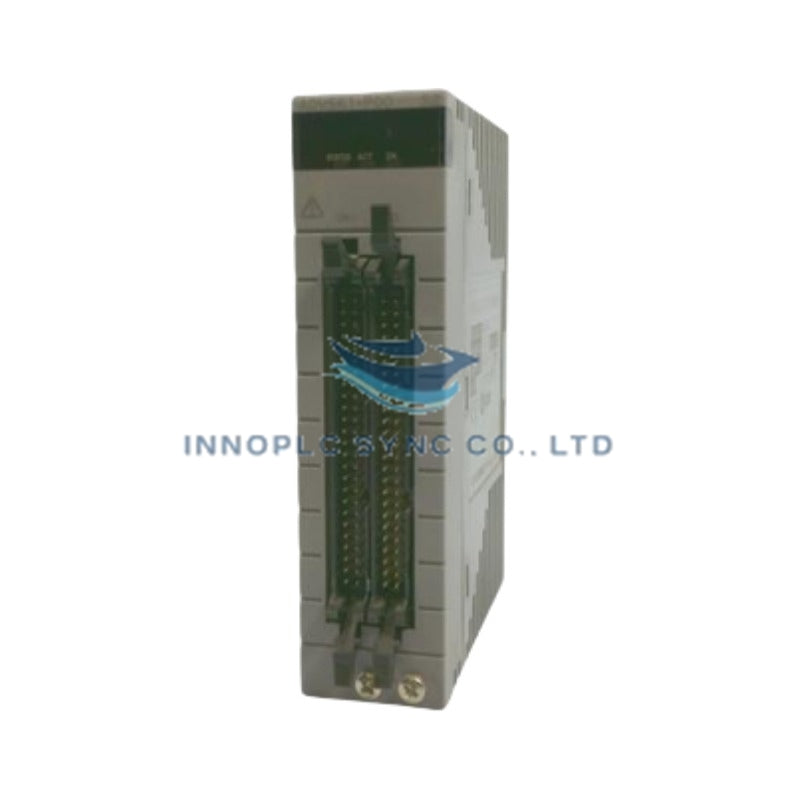

ماژول خروجی دیجیتال یوکوگاوا ADV551-P50
SKU: ADV151-P50

  • Manufacturer: Yokogawa

  • Product No.: ADV151-P50

  • Condition：در انبار

  • Product Type: ماژول‌های خروجی دیجیتال

  • Product Origin: Japan

  • Payment:T/T, Western Union

  • Weight: 200g

  • Shipping port: Xiamen

  • Warranty: 12 months

ماژول Yokogawa ADV551-P50 (ماژول خروجی دیجیتال ADV551) که برای تولید خروجی‌های پهنای پالس و متناسب با زمان در سیستم‌های کنترل CENTUM VP پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند.

تفکیک پسوند و ماتریس مدل

مدل پایه کد پسوند ۱ کد پسوند ۲ کد پسوند ۳ جزئیات پیکربندی
ADV551 -P 5 0 عملکرد خروجی پهنای پالس / خروجی متناسب با زمان
ADV551 -P 5 0 بدون نمایشگر وضعیت؛ بدون حفاظت در برابر انفجار
ADV551 -P 5 0 طراحی سخت‌افزاری نوع پایه

مشخصات سخت‌افزاری

پارامتر مشخصات
مدل ADV551-P50
برند Yokogawa
تعداد کانال ۳۲ کانال
نوع خروجی سینک جریان
ولتاژ نامی ورودی 24 VDC
ولتاژ بار 24 VDC، 50 mA
محدوده منبع تغذیه خارجی 20.4 تا 26.4 VDC
زمان پاسخ خروجی ۳ میلی‌ثانیه یا کمتر (خروجی وضعیت)؛ ۱۰ میلی‌ثانیه یا کمتر (خروجی‌های ترکیبی وضعیت و پالس)
محدوده پهنای پالس ۸ میلی‌ثانیه تا ۷۲۰۰ ثانیه
تفکیک‌پذیری پهنای پالس ۸ میلی‌ثانیه (با حداکثر افزایش تأخیر روشن/خاموش به میزان ۱ میلی‌ثانیه)
ولتاژ تحمل (ایزولاسیون سیستم) 2 kV AC به مدت ۱ دقیقه بین سیگنال خروجی و سیستم
ولتاژ تحمل (ایزولاسیون مشترک) 500 V AC به مدت ۱ دقیقه بین مشترک‌ها (سمت منفی مشترک به‌ازای هر ۱۶ کانال)
آداپتور رابط سازگار مدل ATD5A-00 (آداپتور رابط دیجیتال ۳۲ کاناله)
وزن ۰٫۲ کیلوگرم
وزن حمل ۱٫۵ کیلوگرم

ایزولاسیون کانال‌به‌کانال و یکپارچه‌سازی با DCS

ماژول خروجی سینک جریان ADV551-P50 از ایزولاسیون گالوانیکی کانال‌به‌سیستم با ولتاژ نامی 2 kV AC به مدت ۱ دقیقه استفاده می‌کند تا از انتشار نویز حلقه زمین به منطق بک‌پلین سیستم جلوگیری شود. نقاط خروجی در بانک‌های ایزوله قرار گرفته‌اند و استقامت دی‌الکتریکی 500 V AC بین ریل‌های منفی مشترک در هر ۱۶ کانال حفظ می‌شود. تایمرهای سخت‌افزاری اختصاصی، تحریک پهنای پالس را به‌صورت مستقل مدیریت می‌کنند و سوئیچینگ سیگنال یکنواخت را تا تفکیک‌پذیری ۸ میلی‌ثانیه در حلقه‌های HART با جریان 4-20 mA و شبکه‌های اجرای گسسته DCS حفظ می‌کنند.

پرسش‌های متداول

س: میزان ایزولاسیون دی‌الکتریک بین اتصالات منفی مشترک در ADV551-P50 چقدر است؟

پ: این ماژول ولتاژ تحمل 500 V AC به مدت ۱ دقیقه را بین سمت‌های منفی مشترک (-) که به‌ازای هر ۱۶ کانال پیکربندی شده‌اند، حفظ می‌کند.

س: حداکثر زمان پاسخ سیگنال برای خروجی‌های ترکیبی وضعیت و پالس چقدر است؟

پ: زمان پاسخ خروجی هنگام کار در حالت‌های ترکیبی وضعیت و پالس، ۱۰ میلی‌ثانیه یا کمتر است و برای خروجی‌های صرفاً وضعیت، ۳ میلی‌ثانیه یا کمتر می‌باشد.

س: آیا مدل ADV551-P50 شامل LEDهای نمایش وضعیت روی پنل جلویی است؟

پ: خیر، طبق جایگاه ۵ در کد پسوند ۲، این گونه مدل بدون نمایشگر وضعیت روی پنل جلویی و بدون حفاظت در برابر انفجار عرضه می‌شود.

راهنمای نصب در محل

  1. کلیدهای شیار بک‌پلین را بررسی کرده و پیش از قرار دادن ماژول در شاسی گره ورودی/خروجی، برق تجهیزات کابینت را قطع کنید.
  2. آداپتور رابط ATD5A-00 را با درگاه رابط جلویی هم‌راستا کرده و پیچ‌های نگهدارنده را برای اطمینان از تماس الکتریکی مناسب محکم کنید.
  3. بارهای DC خارجی را با قطب‌بندی سینک جریان سیم‌کشی کنید و مطمئن شوید منبع تغذیه خارجی کاملاً در محدوده کاری 20.4 تا 26.4 VDC باقی می‌ماند.
  4. سیم‌کشی سیگنال 24 VDC را از هادی‌های AC ولتاژ بالا دور نگه دارید تا از کوپل‌شدن نویز خازنی به حلقه‌های پهنای پالس جلوگیری شود.
  5. تمام شیلدهای کابل را مطابق رویه‌های نصب DCS یوکاگاوا، در باس اتصال زمین تک‌نقطه‌ای کابینت زمین کنید.
