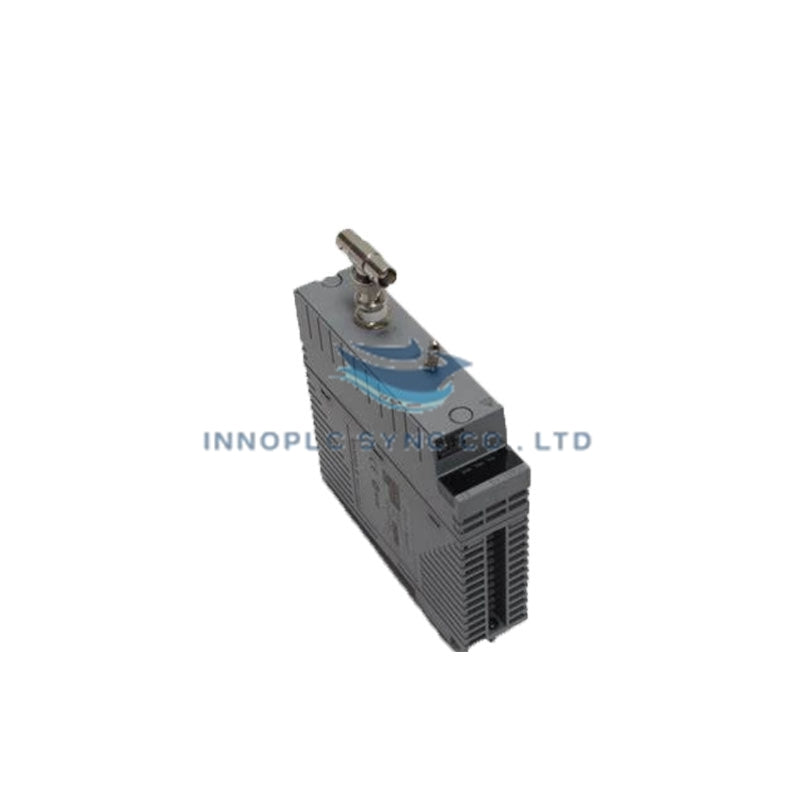

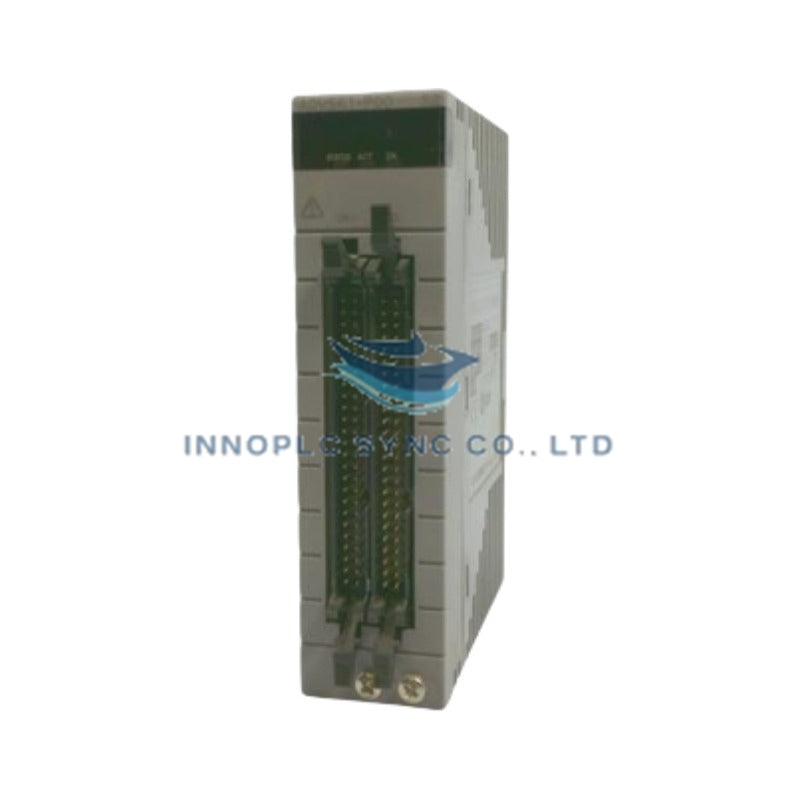

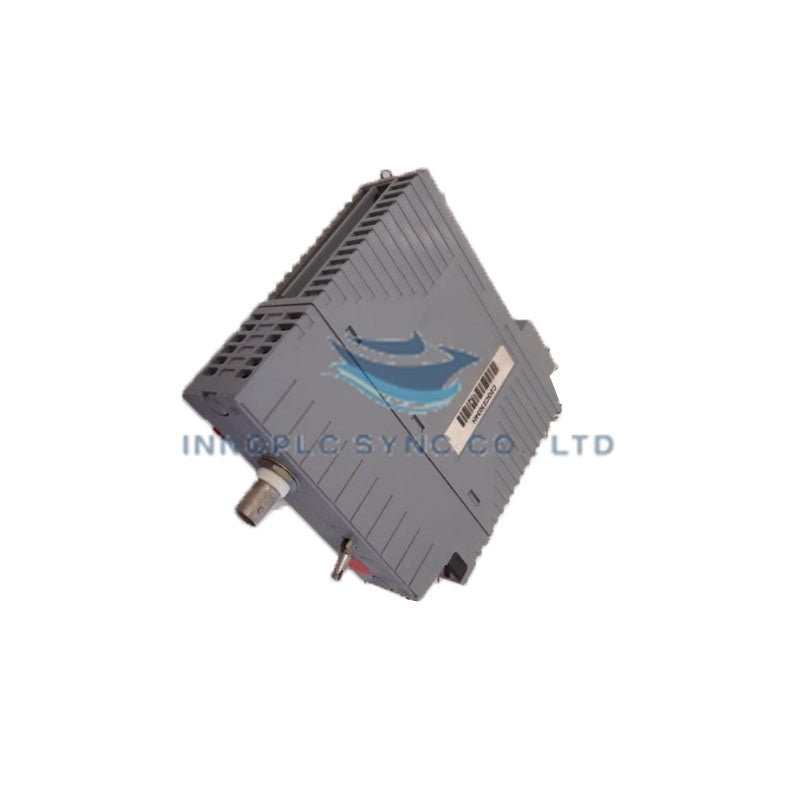

ماژول خروجی یوکوگاوا ADV551-P50/D5A00
ماژول Yokogawa ADV551-P50/D5A00 که با نام ADV551 نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای راهاندازی متناسب با زمانِ پهنای پالس و فعالسازی بارهای گسسته با تخلیه جریان در پلتفرمهای DCS مدل CENTUM VP عمل میکند.
تفکیک پسوند و ماتریس مدل
| شماره پایه کاتالوگ | کد پسوند | کد گزینه | شرح عملکرد / پیکربندی |
|---|---|---|---|
| ADV551 | -P50 | /D5A00 | ماژول DO با تخلیه جریان و ۳۲ کانال (خروجی پهنای پالس / متناسب با زمان، قاب جلویی استاندارد، آداپتور کابل KS مدل ATD5A-00) |
| ADV551 | -P60 | /D5A00 | ماژول DO با تخلیه جریان و ۳۲ کانال (خروجی پهنای پالس / متناسب با زمان، نمایشگر وضعیت LED، آداپتور کابل KS مدل ATD5A-00) |
| ADV551 | -P00 | -S2 | ماژول خروجی گسسته استاندارد با ۳۲ کانال |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV551-P50/D5A00 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | ۰٫۲۰ کیلوگرم (۰٫۴۴ پوند) |
| ابعاد | فرمفاکتور استاندارد ماژول I/O مدل CENTUM VP |
| دمای کارکرد | ۰ تا ۵۰ درجه سانتیگراد (۳۲ تا ۱۲۲ درجه فارنهایت) |
| مصرف توان | حداکثر ۱۰۰ میلیآمپر در ولتاژ ۵ VDC از گذرگاه سیستم |
| تعداد کانال | ۳۲ کانال (نوع تخلیه جریان) |
| ولتاژ نامی ورودی / بار | ۲۴ VDC (قابلیت بار ۵۰ میلیآمپر برای هر کانال) |
| محدوده منبع تغذیه خارجی | ۲۰٫۴ تا ۲۶٫۴ VDC |
| محدوده پهنای پالس | ۸ میلیثانیه تا ۷۲۰۰ ثانیه |
| تفکیکپذیری پهنای پالس | ۸ میلیثانیه (حداکثر تأخیر افزوده روشن/خاموش: ۱ میلیثانیه) |
| زمان پاسخ خروجی | حداکثر ۳ میلیثانیه (خروجی وضعیت) / حداکثر ۱۰ میلیثانیه (خروجی ترکیبی وضعیت/پالس) |
| ولتاژ تحمل عایقی | خروجی به سیستم: ۲ کیلوولت AC به مدت ۱ دقیقه؛ بین نقاط مشترک: ۵۰۰ ولت AC به مدت ۱ دقیقه (سمت منفی مشترک، بهازای هر ۱۶ کانال) |
| آداپتور رابط ترمینال | /D5A00 (آداپتور رابط کابل KS مدل ATD5A-00 برای ۳۲ کانال) |
ایزولاسیون کانالبهکانال و یکپارچهسازی با فیلدباس DCS
ماژول ADV551-P50/D5A00 از ایزولاسیون نوری گالوانیکی پرسرعت با تحمل ۲ کیلوولت AC بین سیگنالهای خروجی فیلد و گذرگاههای داخلی بَکپلین DCS استفاده میکند تا نویز الکتریکی مُد مشترک را سرکوب کند. این ماژول با بهرهگیری از تولید پهنای پالس مبتنی بر سختافزار، وظایف زمانبندی کنترل متناسب با زمان را از پردازنده CPU گره کنترل واگذار میکند و بهروزرسانی قطعی دادههای فیلدباس را در هر ۳۲ نقطه خروجی با تخلیه جریان، بدون ایجاد تأخیر پردازشی، حفظ میکند.
پرسشهای متداول
س: درجه ولتاژ عایقی بین گروههای مستقل مشترک در ADV551-P50/D5A00 چقدر است؟
پ: گروههای مشترک، بین ترمینالهای منفی مشترک (-) بهازای هر ۱۶ کانال، از عایقسازی ۵۰۰ ولت AC به مدت ۱ دقیقه برخوردارند.
س: تفاوت کدهای پسوند -P50 و -P60 در ماژولهای ADV551 چیست؟
پ: کد پسوند -P50 فاقد LEDهای نمایش وضعیت کانال روی قاب جلویی است، در حالی که -P60 نشانگرهای LED وضعیت را روی پنل جلویی دارد.
س: چه نوع رابطی همراه گزینه /D5A00 ارائه میشود؟
پ: گزینه /D5A00 یک آداپتور رابط کابل KS مدل ATD5A-00 ارائه میکند که برای اتصال کابل چندرشتهای KS به صفحه جلویی ماژول پیچ میشود.
راهنمای نصب در محل
- پیش از نصب یا خارج کردن ماژول ADV551-P50/D5A00، برق گره شاسی I/O موردنظر را قطع کنید.
- رابط لبهای ماژول را با راهنماهای شکاف رک همراستا کنید و آن را محکم فشار دهید تا اهرمهای قفلکننده بالا و پایین کاملاً در جای خود چفت شوند.
- آداپتور ATD5A-00 را به رابط جلویی ماژول محکم کنید و پیچهای نگهدارنده را با گشتاور مناسب ببندید تا اتصال مکانیکی پایدار برقرار شود.
- سیمکشی بار فیلد ۲۴ VDC را دقیقاً مطابق قطبش تخلیه جریان متصل کنید و کابلهای منبع تغذیه خارجی را جدا از خطوط AC ولتاژبالا عبور دهید.
- شیلد سیمکشی فیلد و ترمینالهای زمین سیستم (FG/SG) را مطابق استانداردهای نصب DCS یوکوگاوا، مستقیماً به یک شینه اصلی اتصال زمین با امپدانس پایین متصل کنید.
