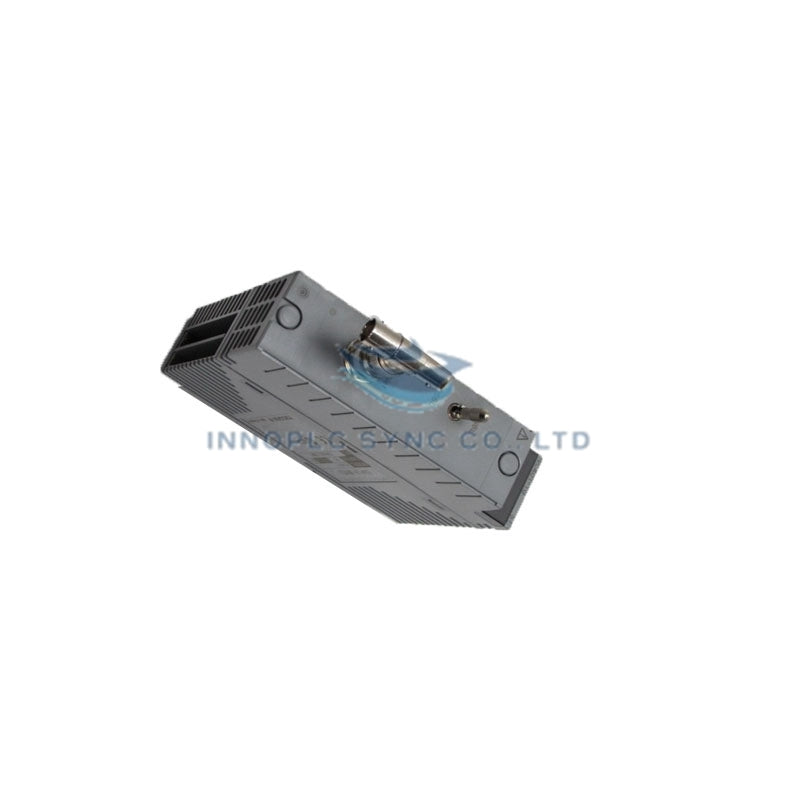

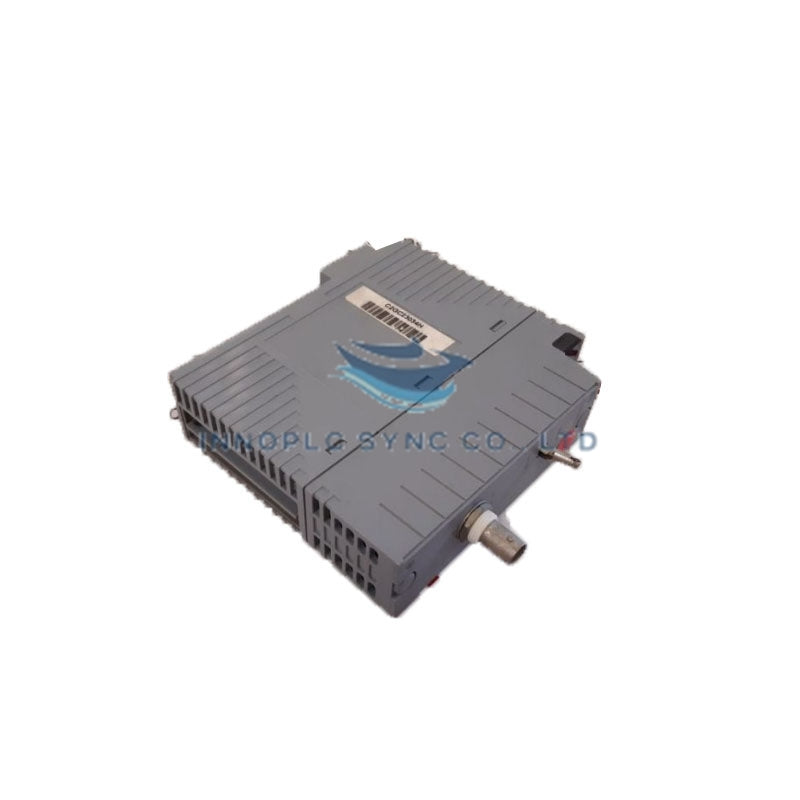

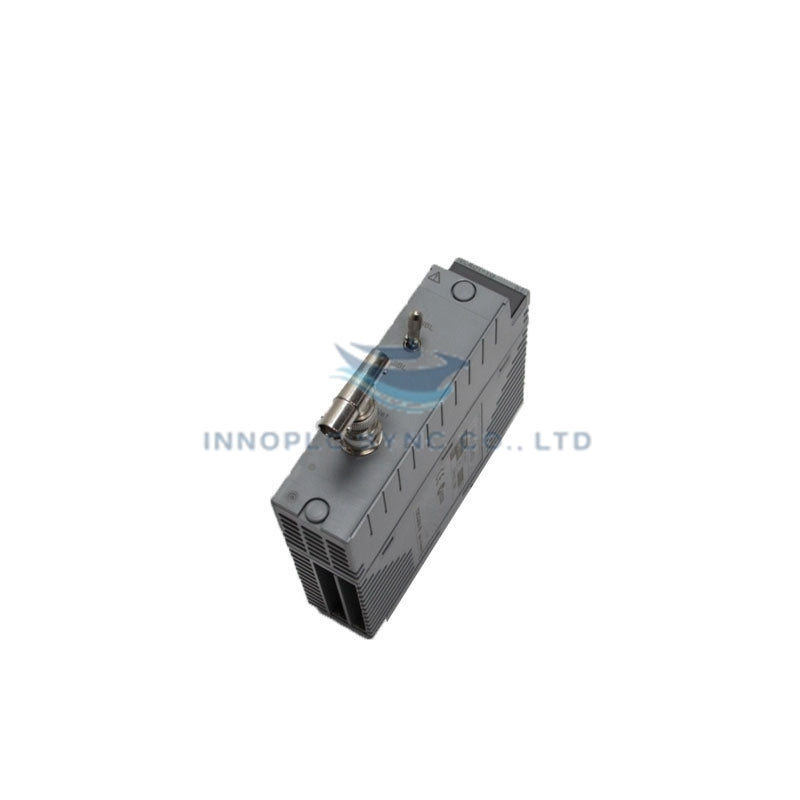

کارت ورودی S1 یوکوگاوا AAI143-S50
Yokogawa AAI143-S50 S1 که با عنوان ماژول ورودی آنالوگ AAI143-S50 S1 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای دریافت سیگنال جریان ایزوله ۱۶ کاناله در پلتفرم‌های DCS مدل CENTUM VP و CS 3000 عمل می‌کند. این ماژول حلقه‌های ورودی آنالوگ ۴-۲۰ میلی‌آمپر را پردازش می‌کند و ضمن فراهم‌کردن ایزولاسیون مجزای هر کانال، از پیکربندی‌های افزونه دوگانه نیز پشتیبانی می‌کند.
بررسی پسوند و ماتریس مدل
- AAI143: پلتفرم سخت‌افزاری پایه برای پردازش ورودی جریان ایزوله ۱۶ کاناله.
- -S50: مشخصات بسته‌بندی و پوشش استاندارد صنعتی برای محیط‌های کنترل فرایند.
- S1: سبک بازبینی سخت‌افزار ۱ که نخستین انتشار تولیدی پایه برای معماری آنالوگ ایزوله را مشخص می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AAI143-S50 S1 |
| برند | Yokogawa |
| مبدأ | تولید صنعتی استاندارد |
| وزن | ۰.۳ کیلوگرم |
| ابعاد | فرم‌فاکتور استاندارد بیس‌پلیت DCS |
| دمای کاری | -۲۰ درجه سانتی‌گراد تا +۶۰ درجه سانتی‌گراد |
| مصرف برق | ۵ ولت DC (تقریباً ۵۰۰ میلی‌آمپر) |
| نوع ورودی | ورودی جریان آنالوگ (۴-۲۰ میلی‌آمپر) |
| تعداد کانال‌ها | ۱۶ (هر کانال به‌صورت مجزا ایزوله است) |
| جریان ورودی مجاز | حداکثر ۲۴ میلی‌آمپر |
| مقاومت ورودی | روشن: ۲۷۰-۳۵۰ اهم؛ خاموش: >=۵۰۰ کیلو‌اهم |
| دقت | +-۱۶ میکروآمپر |
| ولتاژ تحمل | ۱۵۰۰ ولت AC به‌مدت ۱ دقیقه بین ورودی و سیستم |
ایزولاسیون کانال‌به‌کانال و یکپارچه‌سازی حلقه CJC
هر یک از ۱۶ کانال دارای ایزولاسیون گالوانیکی مجزا با تحمل ۱۵۰۰ ولت AC به‌مدت ۱ دقیقه در برابر باس سیستم است که در محیط‌های صنعتی پرنویز، حلقه‌های زمین و گذراهای مد مشترک را حذف می‌کند. مدار از حلقه‌های جریان ۴-۲۰ میلی‌آمپر با امکان افزودن ارتباط HART پشتیبانی می‌کند. برای حلقه‌های دمایی مبتنی بر مبدل‌های خارجی، مدیریت جبران اتصال سرد (CJC) از طریق ترمینال‌بلوک‌های سیستم هماهنگ می‌شود تا دقت اندازه‌گیری حفظ شود.
پرسش‌های متداول
س: ایزولاسیون مجزای هر کانال چگونه از ماژول در برابر خطاهای ولتاژ بالا در یک حلقه منفرد محافظت می‌کند؟
پ: هر کانال یک سد تحمل مستقل ۱۵۰۰ ولت AC بین حلقه فیلد و منطق سیستم فراهم می‌کند و مانع از انتقال خطاهای اضافه‌ولتاژ موضعی به کانال‌های مجاور یا آسیب‌دیدن باس داخلی ۵ ولت DC می‌شود.
س: ویژگی‌های امپدانس هنگام خاموش‌بودن ماژول در پیکربندی افزونه چیست؟
پ: هنگام خاموش‌بودن، مقاومت ورودی به >=۵۰۰ کیلو‌اهم افزایش می‌یابد؛ در نتیجه بارگذاری سیگنال جلوگیری می‌شود و ماژول‌های همراه افزونه دوگانه می‌توانند اندازه‌گیری‌های سالم حلقه را حفظ کنند.
راهنمای نصب در محل
- ماژول را روی ریل DIN تعیین‌شده یا شکاف بیس‌پلیت سیستم نصب کنید و پیش از درگیرکردن کانکتورهای بک‌پلین الکتریکی، از قفل‌شدن فیزیکی ایمن آن اطمینان حاصل کنید.
- تمام سیم‌کشی حلقه‌های جریان ۴-۲۰ میلی‌آمپر را با استفاده از کابل‌های زوج‌تابیده شیلددار متصل کنید و برای حفظ مصونیت در برابر نویز، شیلد را در یک نقطه به شینه خارجی کابینت مارشالینگ متصل به زمین کنید.
- پیش از راه‌اندازی کامل حلقه‌ها، اطمینان حاصل کنید که منبع تغذیه باس سیستم ۵ ولت DC تحت بار نامی ۵۰۰ میلی‌آمپر پایدار باقی می‌ماند.
