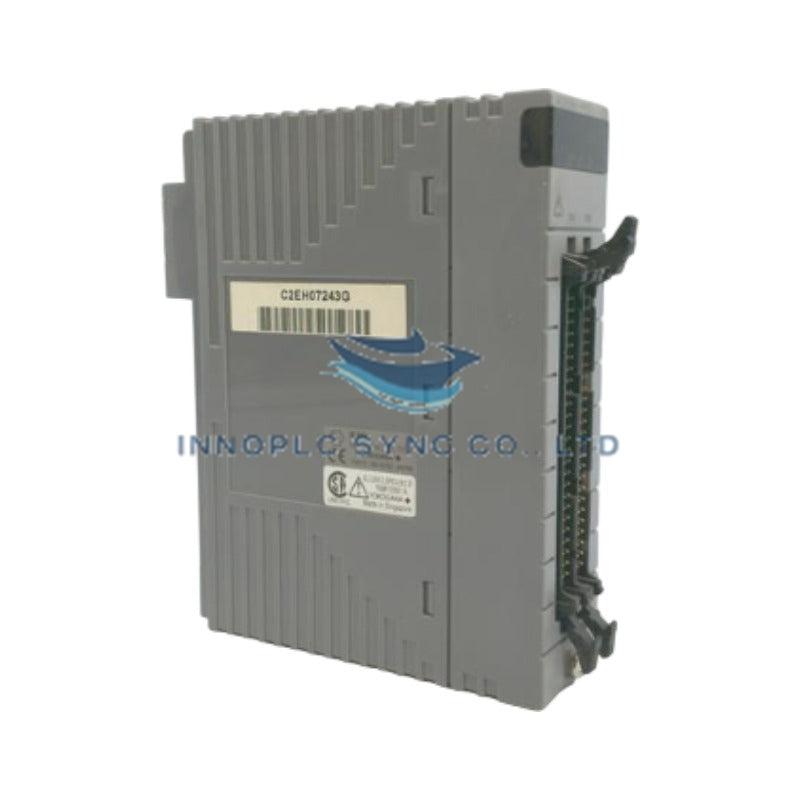

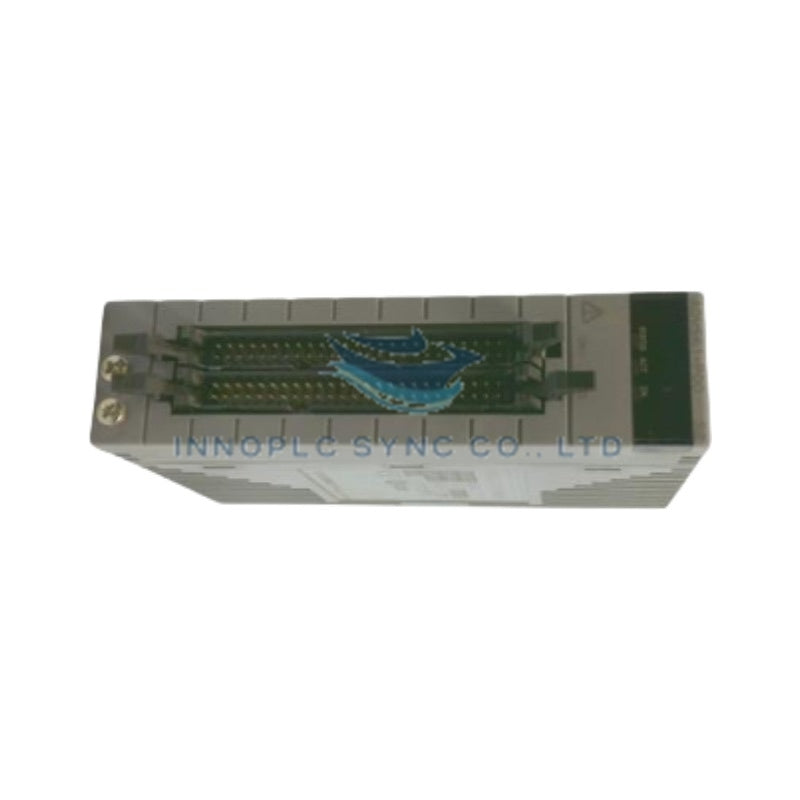

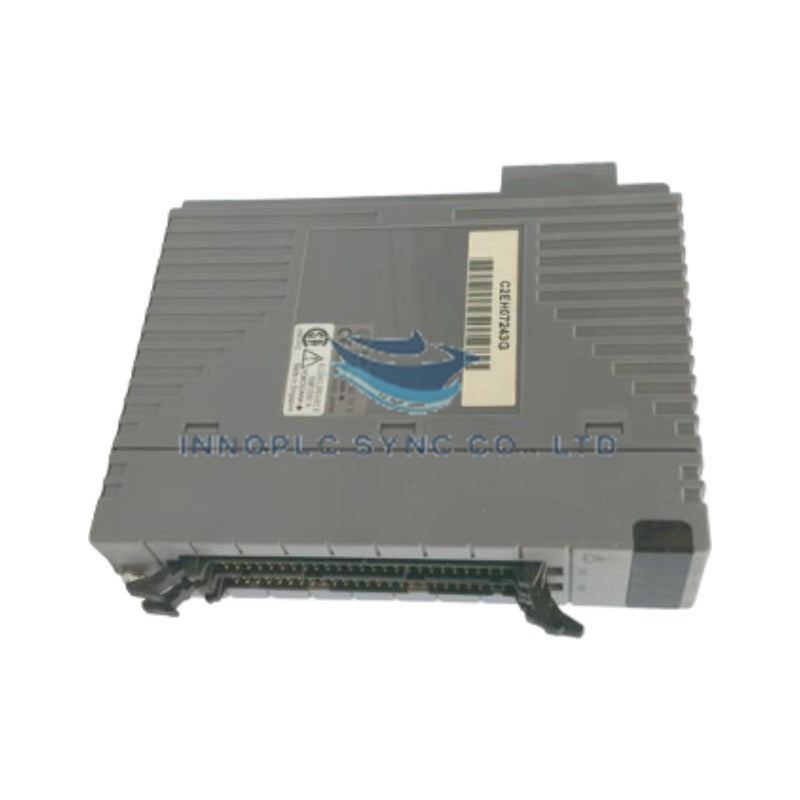

ماژول ورودی آنالوگ Yokogawa 7M190-YDM06 برای CENTUM VP

SKU: 7M190-YDM06

Manufacturer: Yokogawa
Product No.: 7M190-YDM06
Condition：در انبار
Product Type: ماژول‌های ورودی آنالوگ
Product Origin: Japan
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

ماژول Yokogawa 7M190-YDM06 (ماژول ورودی آنالوگ 7M190-YDM06) که برای تبدیل سیگنال با وضوح بالا در معماری‌های شبکه DCS و PLC یوکوگاوا پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این ماژول سیگنال‌های میدانی را در محدوده‌های ورودی 4-20 mA، 0-10 V و 0-5 V دریافت کرده و متغیرهای آنالوگ را برای پردازش بلادرنگ کنترلر به مقادیر دیجیتال 16 بیتی تبدیل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	7M190-YDM06
برند	Yokogawa
مبدأ	تولید صنعتی استاندارد
وزن	2 kg
ابعاد	65.8 x 130 x 149.3 mm
دمای کاری	-20 deg C تا +60 deg C
مصرف برق	مصرف استاندارد از باس بک‌پلین
محدوده سیگنال ورودی	4-20 mA، 0-10 V، 0-5 V
وضوح	وضوح 16 بیتی
ایزولاسیون کانال	ایزولاسیون گالوانیکی کانال‌به‌کانال
نوع نصب	نصب‌شونده روی رک

ایزولاسیون کانال‌به‌کانال و یکپارچه‌سازی حلقه CJC

این ماژول از ایزولاسیون گالوانیکی مستحکم کانال‌به‌کانال برای سرکوب حلقه‌های زمین و حذف نویز مد مشترک در سیم‌کشی میدانی بهره می‌برد. برای حلقه‌های اندازه‌گیری دما، الگوریتم‌های جبران اتصال سرد (CJC) دقت سیگنال را در برابر نوسانات دمای صنعتی حفظ می‌کنند. بخش جلویی آنالوگ از فیلترگذاری دقیق استفاده می‌کند تا هنگام کار در کنار خطوط کنترل فرایندی ولتاژبالا و تجهیزات حلقه HART، یکپارچگی داده‌ها حفظ شود.

سؤالات متداول

س: ایزولاسیون گالوانیکی کانال‌به‌کانال چگونه از زنجیره سیگنال آنالوگ محافظت می‌کند؟

پ: ایزولاسیون گالوانیکی حلقه‌های زمین الکتریکی بین حسگرهای میدانی و بک‌پلین پردازش مرکزی را قطع می‌کند و از تغییر شکل تبدیل‌های دیجیتال 16 بیتی در اثر جهش‌های ولتاژ سرگردان و نویز مد مشترک جلوگیری می‌کند.

س: روش عملیاتی اصلی برای یکپارچه‌سازی چند محدوده سیگنال روی یک رک چیست؟

پ: ترمینال‌های ورودی تفاضلی باید مطابق نوع سیگنال پیکربندی شوند (حلقه جریان 4-20 mA در برابر ولتاژ 0-10 V). برای جلوگیری از اتصال کوتاه مقاومت‌های حسگر داخلی، در حلقه‌های جریان باید جامپر مربوطه به‌درستی برداشته شود.

راهنمای نصب در محل

ماژول را در شیار تعیین‌شده رک محکم کنید و پیش از قفل‌کردن، از هم‌راستایی کامل پین‌های کانکتور بک‌پلین اطمینان یابید.
حلقه‌های ترانسمیتر 4-20 mA را با استفاده از کابل‌های زوج به‌هم‌تابیده شیلددار متصل کنید و برای جلوگیری از پتانسیل‌های شناور حلقه، شیلد را در یک نقطه به زمین حفاظتی متصل کنید.
در کانال‌های سیم‌کشی تابلو، حداقل فاصله 100 mm را بین سیم‌کشی سیگنال ولتاژپایین و خطوط برق AC ولتاژبالا حفظ کنید.
