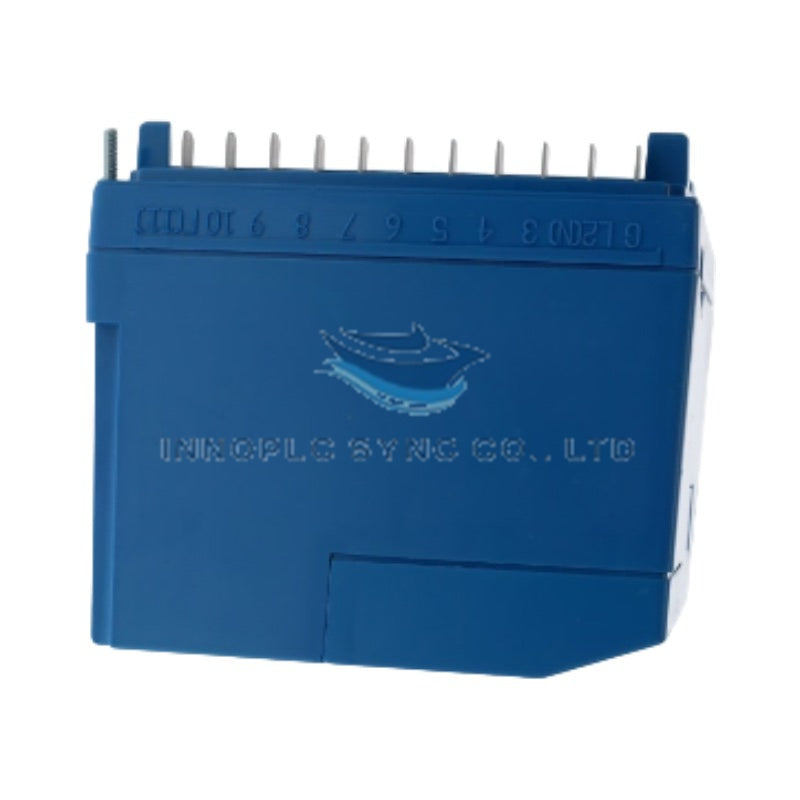

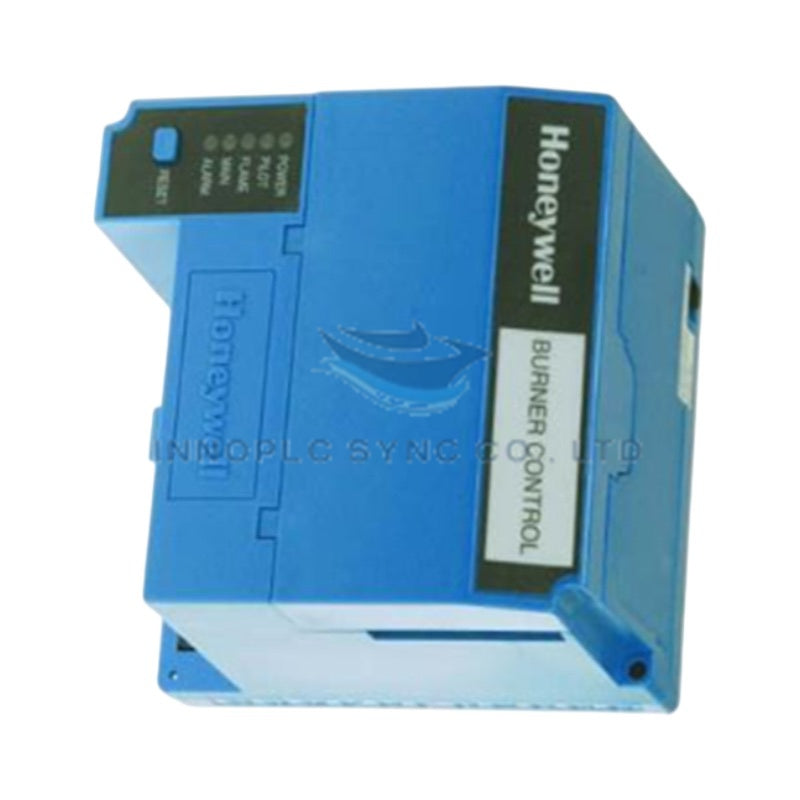

ماژول رله کنترل مشعل هانی‌ول RM7840L1026
Honeywell RM7840L1026 به‌عنوان واحد کنترل اصلی مشعل RM7840 عمل می‌کند که برای اجرای منطق ایمنی ترتیبی مشعل و کنترل زمان‌بندی شیرها در پلتفرم‌های سری 7800 استفاده می‌شود.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RM7840L1026 |
| برند | Honeywell |
| مبدأ | ایالات متحده |
| وزن | ۳٫۰۰ پوند |
| ابعاد | پروفایل استاندارد محفظه پلاگین سری 7800 |
| دمای کاری | -40 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد |
| مصرف برق | 120 ولت AC (+10٪، -15٪)، 50/60 هرتز، حداکثر 25 VA |
| نوع سری | ماژول رله سری 7800 |
| پیکربندی پایلوت | نوع پایلوت قطع‌شونده با شیر پایلوت متناوب مرحله دوم |
| پایان جرقه‌زنی | پایان زودهنگام جرقه‌زنی پس از ۵ ثانیه |
| روال پیش‌تخلیه | چرخه پس‌تخلیه ۱۵ ثانیه‌ای |
| تأیید جریان هوا | کلید بررسی جریان هوای قابل انتخاب توسط کاربر |
ایزولاسیون کانال‌به‌کانال و یکپارچگی حلقه
این واحد، ایزولاسیون دقیق کانال‌به‌کانال را در خروجی‌های رله داخلی، درایورهای کنترل شیر و مدارهای محدودکننده ایمنی اعمال می‌کند تا از کوپلینگ حلقه زمین و انتشار نویز حالت مشترک جلوگیری شود. مدارهای داخلی فیلتر و آماده‌سازی سیگنال که در خطوط برق صنعتی کار می‌کنند، سیگنال‌های ورودی آشکارساز شعله را در برابر تداخل الکترومغناطیسی گذرا پایدار می‌سازند. معماری منطقی تعبیه‌شده، دقت اجرای در حد میلی‌ثانیه را برای توالی‌های پیش از جرقه‌زنی، حلقه‌های تأیید کلید جریان هوا و خاموش‌سازی‌های اضطراری ایمنی تضمین می‌کند.
پرسش‌های متداول
س: فعال‌کردن بررسی جریان هوای قابل انتخاب توسط کاربر در RM7840L1026 چه تأثیری بر عملکرد دارد؟
پ: فعال‌کردن بررسی جریان هوا، ماژول رله را وادار می‌کند پیش از اجرای آزمون جرقه‌زنی، تأیید کند که کنتاکت‌های کلید جریان هوا در بازه‌های زمانی تعیین‌شده از حالت باز به بسته تغییر می‌کنند.
س: اگر در مرحله پیش از جرقه‌زنی، سیگنال شعله شناسایی شود، ماژول چگونه واکنش نشان می‌دهد؟
پ: اگر پیش از برق‌دارشدن شیر پایلوت یا شیر اصلی سیگنال شعله شناسایی شود، RM7840L1026 فوراً وضعیت قفل ایمنی را فعال می‌کند تا از تجمع ناایمن سوخت جلوگیری شود.
س: آیا پوشش محافظ گردوغبار برای عملکرد عادی ماژول رله ضروری است؟
پ: پوشش محافظ گردوغبار، حفاظت فیزیکی ضروری در برابر نفوذ ذرات را برای بردهای مدار داخلی و رابط‌های باس ترمینال در برابر تجمع ذرات محیطی در موتورخانه‌های صنعتی فراهم می‌کند.
دستورالعمل‌های نصب در محل
- پیش از دسترسی به تابلو مدیریت مشعل یا سیم‌کشی زیرپایه، اطمینان حاصل کنید که برق ورودی اصلی AC کاملاً قفل و برچسب‌گذاری شده باشد.
- بررسی کنید سیم‌کشی زیرپایه Q7800 با مقررات محلی برق مطابقت داشته باشد و برای سیم‌کشی سیگنال شعله از کابل شیلددار استفاده شود تا دریافت نویز الکتریکی به حداقل برسد.
- واحد را به‌صورت عمودی روی زیرپایه تعیین‌شده نصب کنید و پیچ نگهدارنده شاسی را محکم ببندید تا درگیری مطمئن پین‌های الکتریکی و پایداری مکانیکی در برابر ارتعاش مداوم عملیاتی حفظ شود.
- پیش از آغاز آزمون تأیید راه‌اندازی سرد، همه ورودی‌های اینترلاک در حال کار، کلیدهای محدودکننده و کلیدهای فشار ایمنی را از نظر پیوستگی الکتریکی صحیح بررسی کنید.
