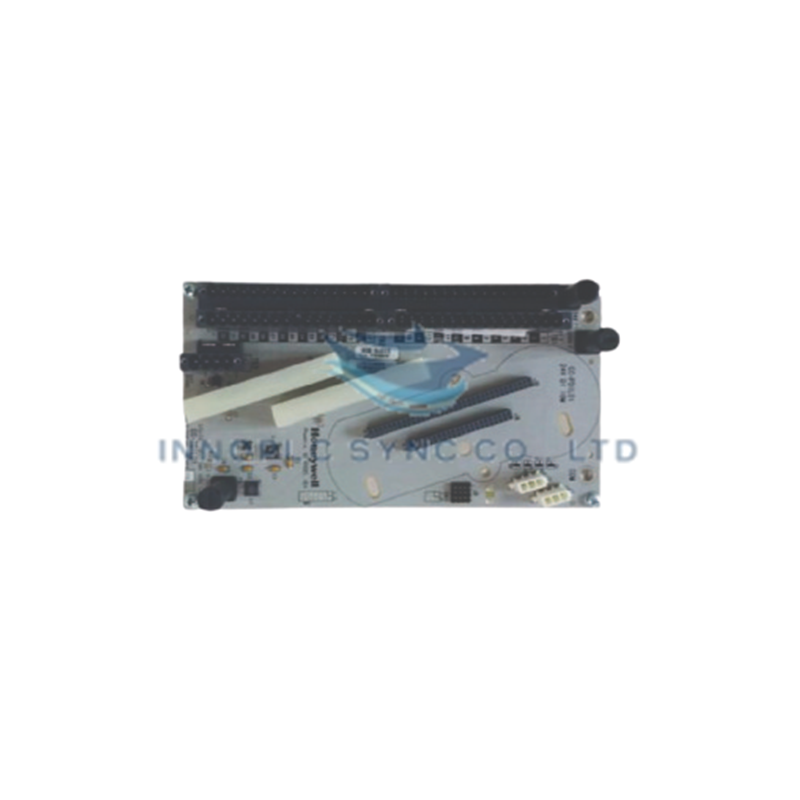

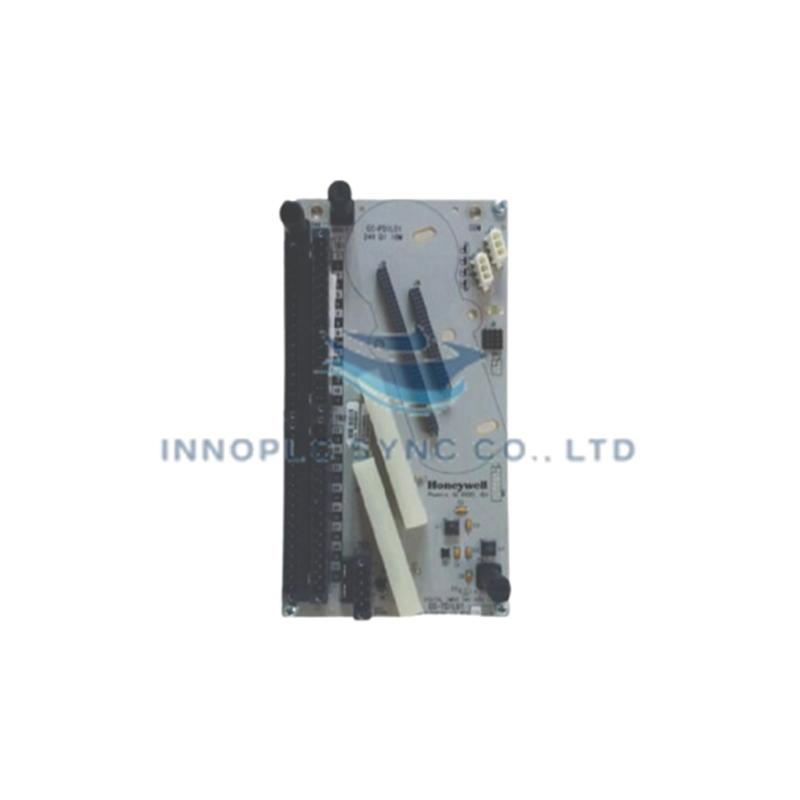

ترمینالبلوکهای Honeywell TBCH
این ترمینال که برای اتصال سیمکشی میدانی در سیستمهای کنترلی Honeywell پیکربندی شده است، Honeywell TC-TBCH (TC-TBCH ترمینال ۳۶ پین) اتصال فیزیکی و الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TC-TBCH |
| برند | Honeywell |
| مبدأ | مشخصات استاندارد اتوماسیون صنعتی |
| وزن | ۰.۱ کیلوگرم |
| ابعاد | ابعاد استاندارد ترمینال |
| دمای کاری | محدوده استاندارد صنعتی (۰ تا ۶۰ درجه سانتیگراد) |
| مصرف توان | جزء سختافزاری غیرفعال (۰ W) |
| نوع | ترمینال ۳۶ پین |
| محدوده اندازه سیم | ۱ سیم با قطر 16-22 AWG (۰.۶۴-۱.۳۰ میلیمتر) |
| وزن حمل | ۱.۵ کیلوگرم |
رابط DCS و ایزولاسیون سیگنال کانالبهکانال
در کنترل فرایند و سیمکشی میدانی DCS، ترمینالها بهعنوان رابط فیزیکی بین تجهیزات ابزار دقیق میدانی و بکپلینهای ماژولهای I/O عمل میکنند. این مجموعه در سراسر ۳۶ پین خود از آرایش متراکم ترمینالها و مقاومت تماس پایین برخوردار است تا از تضعیف سیگنالهای سطح پایین جلوگیری شود. هنگام استفاده در کنار کارتهای I/O ایزوله، محفظه ترمینال عایق دیالکتریک بین کانالها را حفظ میکند و از ایزولاسیون کانالبهکانال پشتیبانی کرده و تزریق نویز الکتریکی مد مشترک به باسهای کنترلی را سرکوب میکند.
سؤالات متداول
س: بیشترین سایز سیم پیشنهادی برای اتصالات ترمینال TC-TBCH چیست؟ ج: این ترمینال سیمهای تکرشتهای در محدوده 16 تا 22 AWG (۰.۶۴ تا ۱.۳۰ میلیمتر) را میپذیرد. وارد کردن هادیهایی خارج از این محدوده ممکن است فشردگی بست پیچی را کاهش دهد یا به محفظه آسیب برساند.
س: آیا میتوان تنظیمات اتصال سیم را هنگام فعال بودن برق حلقههای میدانی انجام داد؟
ج: پیش از اتصال یا جدا کردن سیمها از ترمینال، همه سیگنالهای تجهیزات میدانی را بیبرق کنید تا از اتصال کوتاه گذرا یا فعال شدن ناخواسته سیستمهای ایمنی جلوگیری شود.
راهنمای نصب میدانی
- آمادهسازی و اتصال سیم: عایق هادی میدانی را دقیقاً به طول توصیهشده سازنده لخت کنید. سیمهای دارای سایز 16 تا 22 AWG را داخل بست فنری یا ترمینال پیچی قرار دهید و پیچهای نگهدارنده را بهصورت یکنواخت سفت کنید تا از شل شدن اتصالات یا ایجاد اتصالهای پرمقاومت جلوگیری شود.
- روش شیلد و اتصال زمین: سیمهای تخلیه کابل و شیلدهای فویلی کلی را طبق دستورالعملهای سیستم به نقاط اتصال زمین اختصاصی متصل کنید. اتصال زمین تابلو را بهصورت تکنقطهای حفظ کنید تا از ایجاد حلقههای زمین در کانالهای سیگنال میدانی جلوگیری شود.
- مهار کشش کابل: اطمینان حاصل کنید تمام کابلهای میدانی متصل به مجموعه ۳۶ پین، با استفاده از کانالهای سیمکشی کابینت یا میلههای مهار کشش محکم شدهاند تا از وارد شدن تنش مکانیکی به اتصالات تکتک ترمینالها جلوگیری شود.
