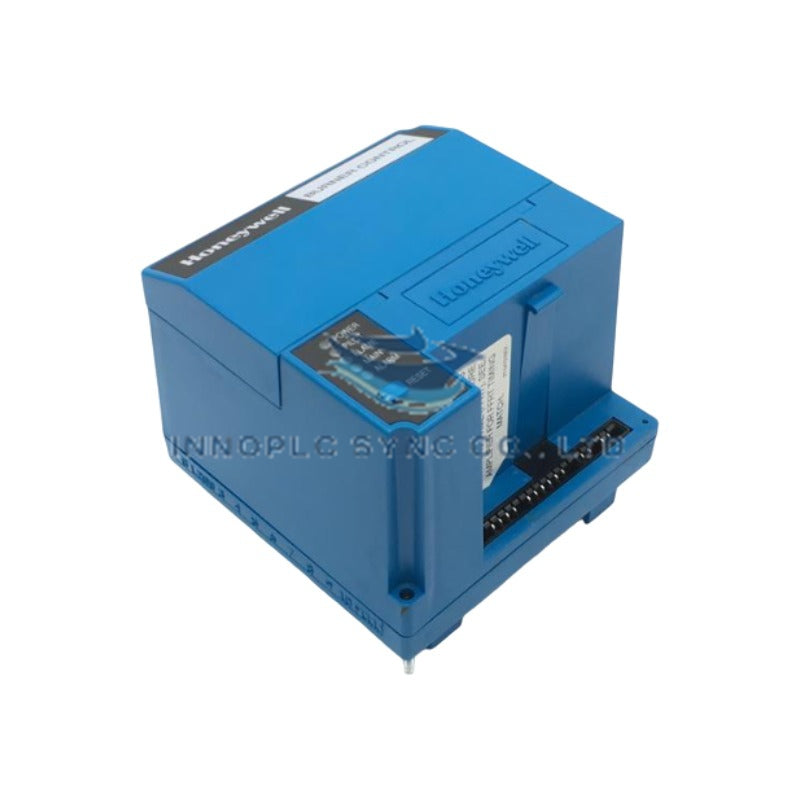

ماژول‌های کنترل مشعل Honeywell RM7895B1013
ماژول Honeywell RM7895B1013 که با نام واحد کنترل مشعل RM7895B1013 نیز در کاتالوگ‌ها ثبت شده است، برای مدیریت مشعل متناوب و حفاظت ایمنی شعله در تجهیزات احتراق تجاری پیکربندی شده و به‌عنوان یک ماژول رله مبتنی بر ریزپردازنده برای کاربردهای مشعل 120 VAC با فرکانس 50/60 هرتز عمل می‌کند.
بررسی پسوند و ماتریس مدل
- RM7895B1013: نام‌گذاری مدل پایه برای ماژول رله سری 7800 با قابلیت عملکرد پایلوت متناوب، بررسی پویای جریان هوا و پیکربندی‌های قابل انتخاب اینترلاک.
- 7800 Series: پلتفرم کنترل مشعل مبتنی بر ریزپردازنده Honeywell که از ماژول‌های برنامه‌ریز قابل نصب، پوشش‌های محافظ در برابر گردوغبار و رابط‌های نمایشگر صفحه‌کلیدی پشتیبانی می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RM7895B1013 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا / مرکز تولید جهانی |
| وزن | 2.00 پوند (0.91 کیلوگرم) |
| ابعاد | 5.0 اینچ x 5.0 اینچ x 5.0 اینچ (فرم‌فاکتور استاندارد شاسی 7800) |
| دمای کار | -40 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد |
| مصرف برق | حداکثر 10 W |
| ولتاژ کاری | 120 VAC (+10%, -15%)، 50/60 هرتز |
| دوره برقراری شعله | دوره برقراری شعله پایلوت از 4 ثانیه تا 10 ثانیه |
| قابلیت‌های تشخیصی | بررسی پویای جریان هوا و ذخیره‌سازی خطا در حافظه غیرفرار |
اجرای ایمنی ماژول رله و منطق اینترلاک
این ماژول عملیات توالی‌بندی مشعل را از طریق نظارت داخلی ریزکنترلگر مدیریت می‌کند و در طول چرخه‌های پیش از جرقه‌زنی و کارکرد، بررسی‌های پویای جریان هوا را انجام می‌دهد. حلقه‌های اینترلاک ایمنی به‌طور پیوسته پایش می‌شوند تا اجرای فوری وضعیت ایمن در حالت خرابی تضمین شود؛ به‌محض شناسایی قطع جریان هوا یا ناپدیدشدن سیگنال شعله، شیرهای سوخت در عرض چند میلی‌ثانیه خاموش می‌شوند. پیکربندی پایلوت متناوب، شیر پایلوت را در سراسر چرخه روشن‌بودن مشعل اصلی فعال نگه می‌دارد، درحالی‌که حافظه غیرفرار، کدهای سابقه خطا را برای ردیابی عیب ثبت می‌کند.
سؤالات متداول
س: آیا می‌توان ماژول Honeywell RM7895B1013 را هنگامی که زیرپایه مشعل برق‌دار است تعویض کرد؟
پ: خیر. پیش از خارج‌کردن یا نصب ماژول رله، برق اصلی تغذیه‌کننده زیرپایه کنترل مشعل باید کاملاً قطع و قفل ایمنی شود تا از برق‌گرفتگی یا آسیب ناشی از لرزش رله جلوگیری شود.
س: دوره برقراری شعله پایلوت در این ماژول چگونه پیکربندی می‌شود؟
پ: دوره برقراری شعله پایلوت، بسته به کلیدهای برنامه‌ریزی نصب‌شده و پیکربندی جامپرهای زیرپایه، به‌صورت ثابت یا قابل انتخاب در محل و در بازه 4 تا 10 ثانیه تنظیم می‌شود.
س: بررسی پویای جریان هوا چه عملی انجام می‌دهد؟
پ: بررسی پویای جریان هوا تأیید می‌کند که کلیدهای اثبات جریان هوا در چرخه‌های پیش‌تخلیه و کارکرد، به‌درستی بین وضعیت‌های باز و بسته تغییر می‌کنند و در صورت جوش‌خوردگی یا خرابی کنتاکت‌های کلید، از جرقه‌زنی مشعل جلوگیری می‌کند.
راهنمای نصب در محل
- ایزوله‌کردن برق: پیش از سرویس یا نصب ماژول کنترل، همه منابع برق اولیه 120 VAC تغذیه‌کننده پنل مدیریت مشعل را قطع کنید.
- محافظت در برابر الکتریسیته ساکن: هنگام کار با کارت الکترونیکی شاسی، از مچ‌بند ضدالکتریسیته ساکن تأییدشده‌ای استفاده کنید که به اتصال زمین کابینت متصل باشد.
- نصب روی زیرپایه: پین‌های راهنمای ماژول RM7895B1013 را دقیقاً با شیارهای زیرپایه سیم‌کشی هم‌راستا کنید و ماژول را به‌طور یکنواخت به سمت پایین فشار دهید تا پین‌های رابط قابل نصب کاملاً در جای خود بنشینند. پیچ نصب جلویی را محکم کنید.
- اتصال زمین و شیلدینگ: اطمینان حاصل کنید که شاسی زیرپایه به‌طور ایمن به اتصال زمین با امپدانس پایین متصل شده باشد تا مصونیت در برابر نویز الکتریکی و عملکرد پایدار آشکارساز شعله حفظ شود.
