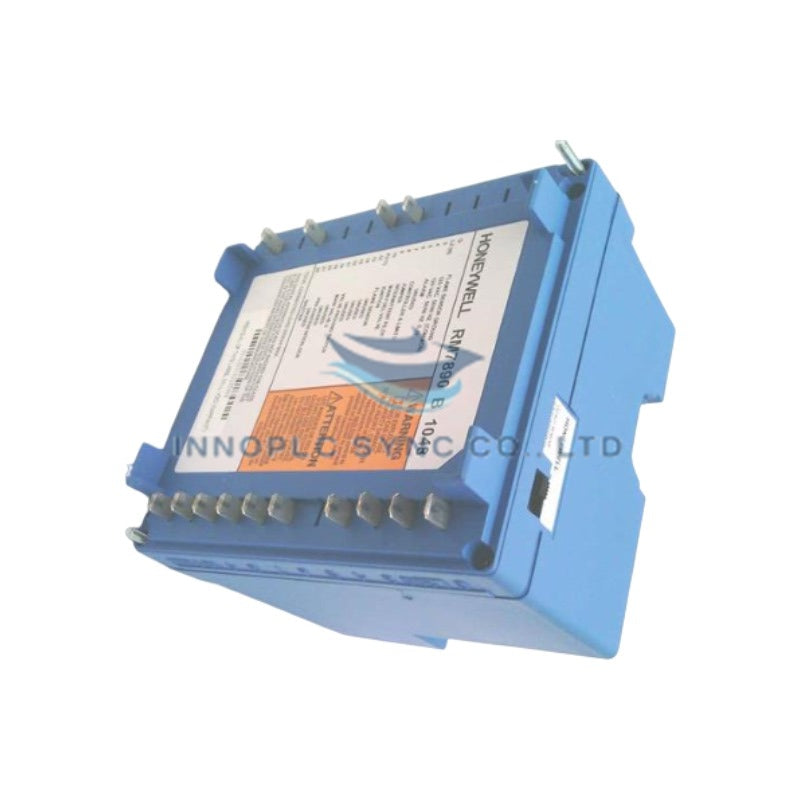

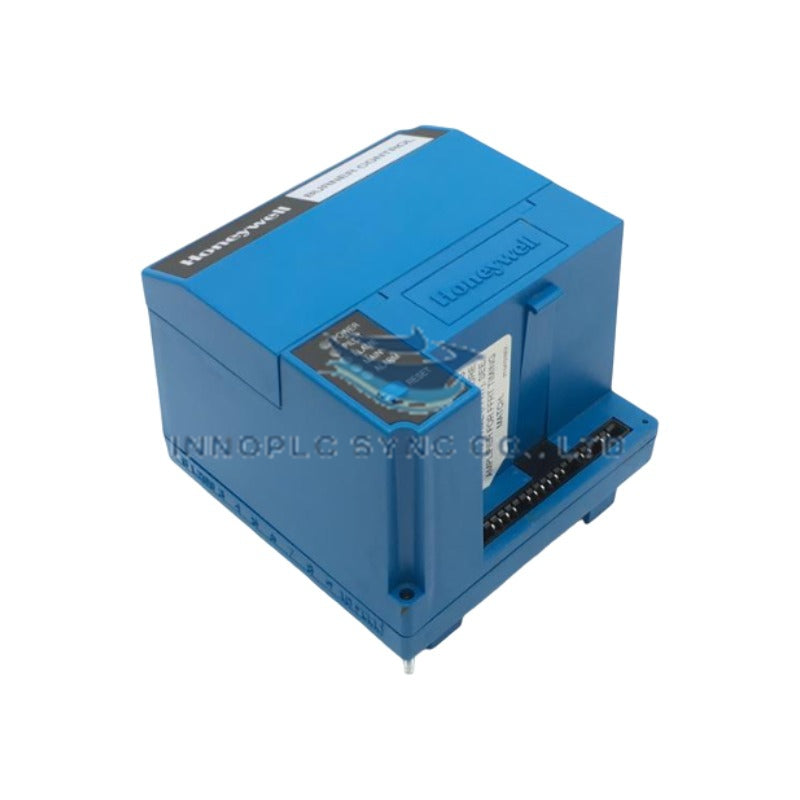

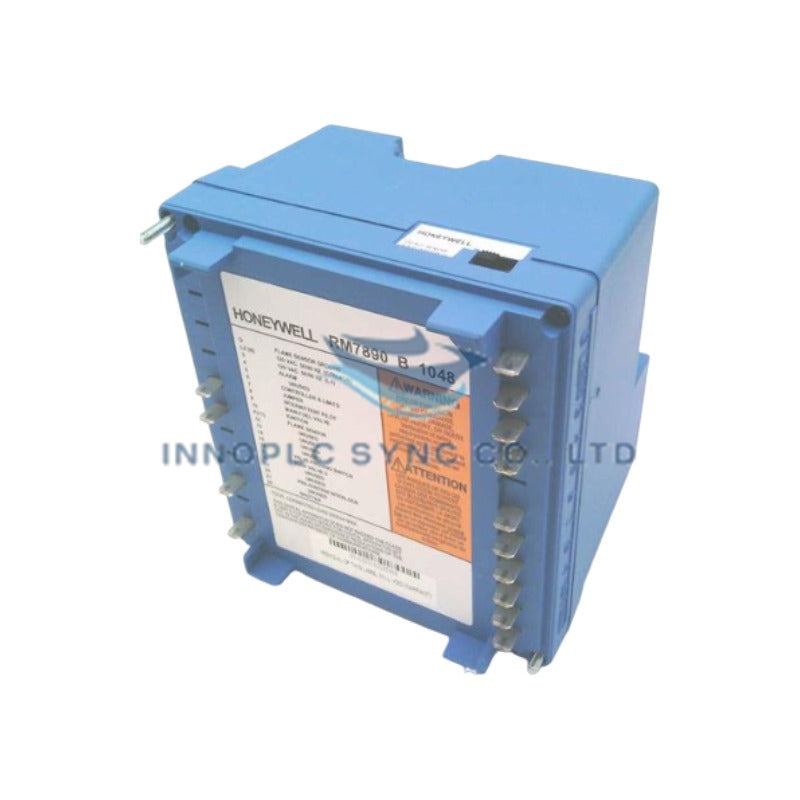

واحد کنترل مشعل هانی‌ول RM7890B1048
مدل Honeywell RM7890B1048 که برای مدیریت مشعل‌های متناوب و نظارت بر ایمنی شعله در سامانه‌های احتراق تجاری پیکربندی شده است و با عنوان واحد کنترل مشعل RM7890B1048 نیز در کاتالوگ‌ها ثبت می‌شود، به‌عنوان یک ماژول رله مبتنی بر ریزپردازنده برای کاربردهای مشعل با برق 120 VAC عمل می‌کند.
جزئیات پسوند و ماتریس مدل
- RM7890B1048: نام‌گذاری مدل پایه برای ماژول رله سری 7800 که از عملکرد پایلوت متناوب، زمان‌بندی ثابت ایجاد شعله پایلوت و ذخیره‌سازی در حافظه غیرفرار برخوردار است.
- 7800 Series: پلتفرم کنترل مشعل مبتنی بر ریزپردازنده Honeywell که از تقویت‌کننده‌های سیگنال شعله قابل نصب و زیرپایه‌های سیم‌کشی یونیورسال پشتیبانی می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RM7890B1048 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا / تأسیسات تولید جهانی |
| وزن | 3.00 پوند (1.36 کیلوگرم) |
| ابعاد | 5.0 اینچ x 5.0 اینچ x 5.0 اینچ (فرم‌فاکتور استاندارد شاسی 7800) |
| دمای کاری | -40 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد |
| مصرف برق | حداکثر 10 W |
| ولتاژ کاری | 120 VAC (+10%، -15%)، 50/60 هرتز |
| دوره ایجاد شعله | پایلوت ثابت 4 یا 10 ثانیه‌ای؛ شعله اصلی متناوب |
| حافظه تشخیصی | ذخیره‌سازی تاریخچه خطا در EEPROM غیرفرار |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال‌به‌کانال
ریزکنترل‌گر داخلی، توالی عملکرد مشعل را نظارت می‌کند و هم‌زمان جداسازی دقیق میان مدارهای توزیع برق و حسگر شعله را حفظ می‌کند. موانع ایزولاسیون گالوانیکی و ساختارهای ایزولاسیون کانال‌به‌کانال، منطق داخلی را در برابر نویز الکتریکی ولتاژبالای ایجادشده توسط ترانسفورماتورهای جرقه‌زن و مدارهای عملگر مشعل محافظت می‌کنند. حافظه غیرفرار به‌طور پیوسته کدهای خطا و تاریخچه قفل ایمنی سامانه را ثبت می‌کند و تضمین می‌کند داده‌های تشخیصی هنگام قطع ناگهانی برق حفظ شوند.
سؤالات متداول
س: آیا می‌توان ماژول Honeywell RM7890B1048 را هنگامی که زیرپایه سیم‌کشی برق‌دار است، نصب کرد؟
پ: خیر. برای جلوگیری از برق‌گرفتگی یا آسیب به رله، برق ورودی به زیرپایه کنترل مشعل باید پیش از خارج کردن یا نصب ماژول رله، کاملاً قطع و قفل ایمنی شود.
س: زمان‌بندی ایجاد شعله پایلوت در این ماژول چگونه انجام می‌شود؟
پ: دوره ایجاد شعله پایلوت، بسته به پیکربندی داخلی خاص واحد سخت‌افزاری، روی 4 یا 10 ثانیه ثابت است.
س: حافظه غیرفرار چه عملکردی دارد؟
پ: حافظه غیرفرار، تاریخچه خطاهای مشعل و کدهای قفل ایمنی را ذخیره می‌کند و به تکنسین‌ها اجازه می‌دهد پس از خاموشی ایمنی، داده‌های تشخیصی را بازیابی کنند.
راهنمای نصب در محل
- ایزولاسیون برق: پیش از سرویس یا نصب ماژول کنترل، تمام ورودی‌های اصلی برق 120 VAC تغذیه‌کننده پنل مدیریت مشعل را قطع کنید.
- محافظت در برابر الکتریسیته ساکن: هنگام کار با کارت شاسی الکترونیکی، از مچ‌بند ضدالکتریسیته ساکن تأییدشده‌ای استفاده کنید که به اتصال زمین کابینت وصل باشد.
- نصب صحیح روی زیرپایه: پین‌های راهنمای ماژول RM7890B1048 را دقیقاً با شیارهای زیرپایه سیم‌کشی هم‌راستا کنید و به‌طور یکنواخت به سمت پایین فشار دهید تا پین‌های کانکتور پلاگین کاملاً در جای خود قرار گیرند. پیچ نصب جلویی را محکم کنید.
- اتصال زمین و شیلدینگ: اطمینان حاصل کنید که شاسی زیرپایه به‌طور ایمن به اتصال زمین با امپدانس پایین متصل شده باشد تا مصونیت در برابر نویز الکتریکی و عملکرد پایدار آشکارساز شعله حفظ شود.
