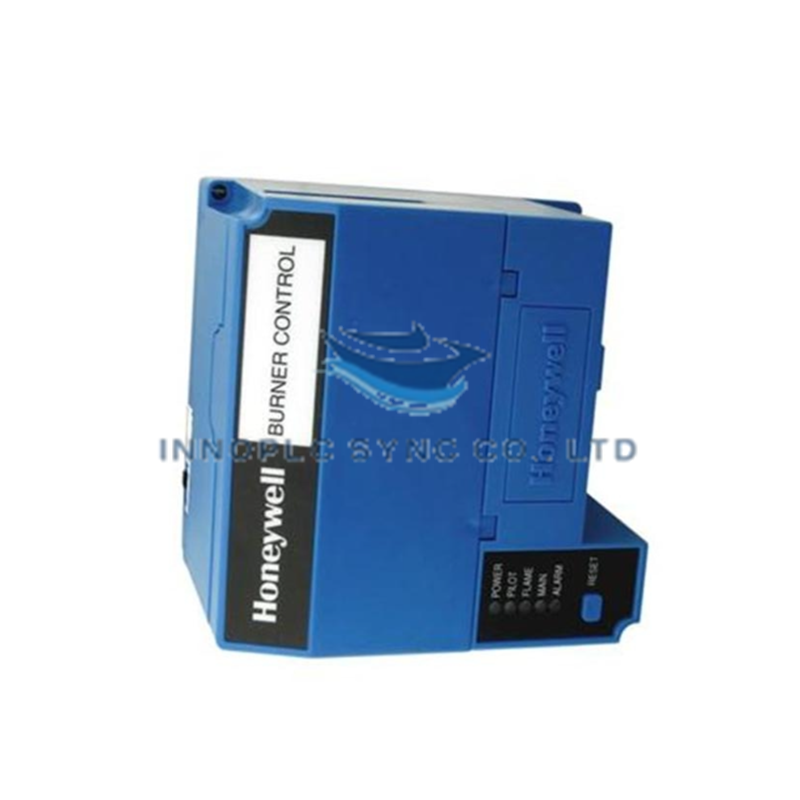

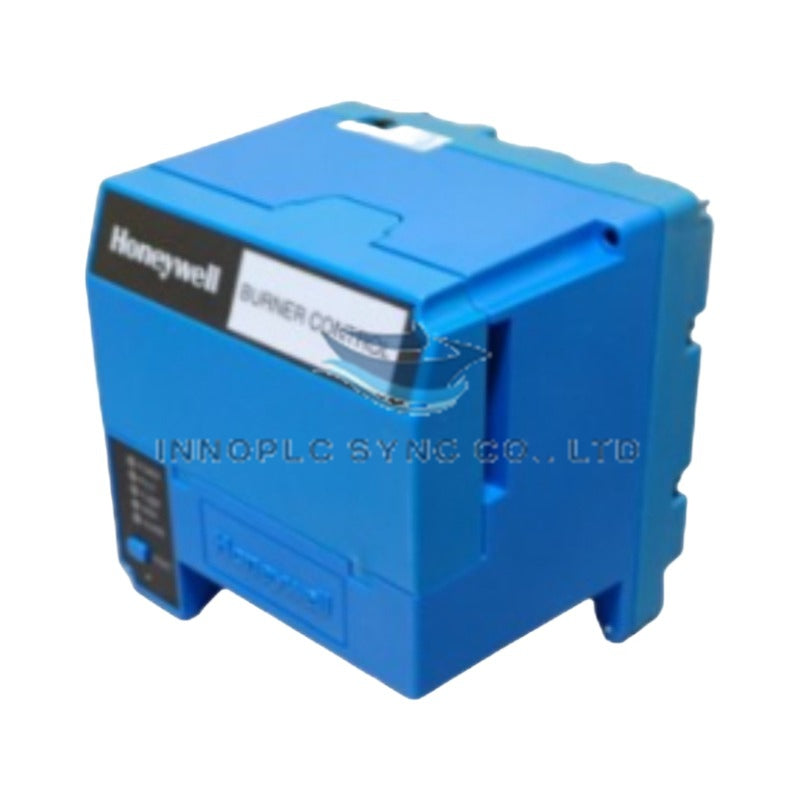

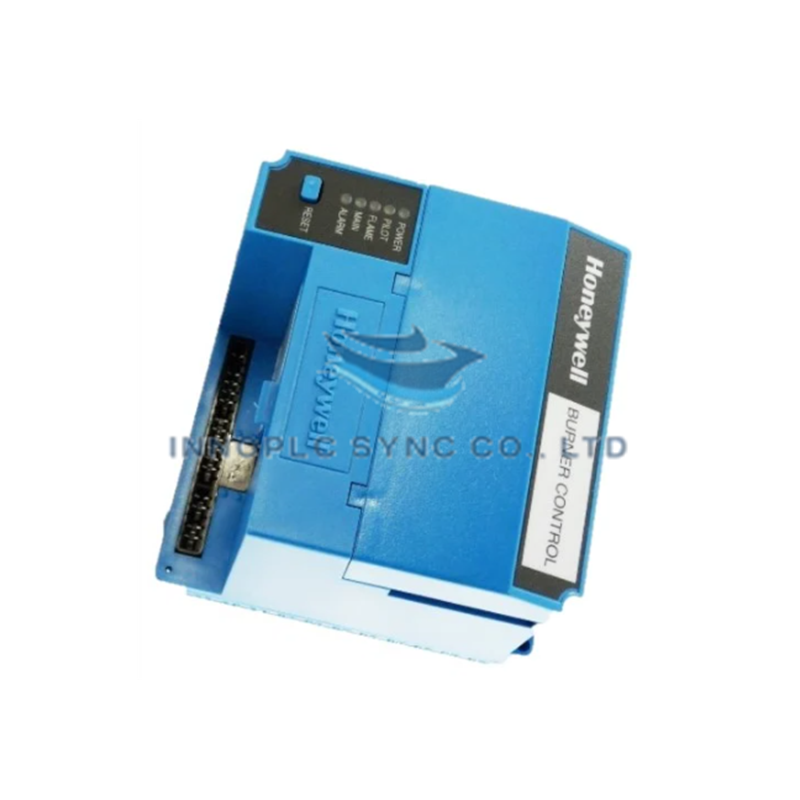

کنترل مشعل اصلی هانی‌ول RM7888A1019
Honeywell RM7888A1019 که با عنوان RM7888A، ماژول کنترل مشعل، نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای مدیریت مشعل مبتنی بر ریزپردازنده و اجرای کنترل اولیه شعله قابل انطباق با PLC در پلتفرم‌های کنترل مشعل سری 7800 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RM7888A1019 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰٫۷ کیلوگرم (۱ پوند و ۱۰ اونس) |
| ابعاد | ۱۲۷ میلی‌متر × ۱۲۷ میلی‌متر × ۱۳۳ میلی‌متر (با Q7800A) / ۱۵۵ میلی‌متر (با Q7800B) |
| دمای کار | ۴۰- درجه سانتی‌گراد تا ۶۰+ درجه سانتی‌گراد |
| مصرف توان | ۱۰ W اسمی |
| ولتاژ تغذیه | ۱۲۰ VAC (+۱۰٪، ۱۵٪-) |
| فرکانس | ۵۰ هرتز / ۶۰ هرتز (+/-۱۰٪) |
| کاربرد | کنترل اولیه - قابل انطباق با PLC |
| مدت ایجاد شعله پیلوت | ۴ ثانیه |
| مدت ایجاد شعله اصلی | ۱۵ ثانیه |
| نوع پیلوت | قابل انتخاب |
| ساب‌بیس موردنیاز | ساب‌بیس سیم‌کشی یونیورسال Q7800A یا Q7800B |
| تقویت‌کننده شعله موردنیاز | R7847، R7848، R7849، R7851، R7852، R7861 یا R7886 |
| تحمل ارتعاش | محیط ۰٫۵ G |
| تأییدیه‌ها | دارای گواهی CSA، تأییدشده توسط FM، دارای فهرست UL |
ایزولاسیون کانال‌به‌کانال و رابط سیگنال حلقه شعله DCS
Honeywell RM7888A1019 دارای موانع ایزولاسیون گالوانیکی میان ورودی‌های کنترل خط ولتاژبالا و باس‌های منطقی داخلی ریزپردازنده است. هنگام یکپارچه‌سازی با معماری‌های سیستم کنترل توزیع‌شده (DCS) یا کنترل‌کننده‌های منطقی قابل‌برنامه‌ریزی (PLC)، این ماژول یکپارچگی سیگنال را در سراسر حلقه تشخیص سیگنال شعله حفظ می‌کند. مدارهای تقویت‌کننده خودآزمای پویا، تداخل کانال‌به‌کانال را ایزوله می‌کنند و هم‌زمان جریان حسگر شعله را به‌طور پیوسته اعتبارسنجی می‌کنند. آداپتورهای پروتکل استاندارد حلقه ۴-۲۰ mA HART و ماژول‌های ارتباطی راه‌دور از طریق رابط کنترل سری 7800 متصل می‌شوند تا قدرت سیگنال شعله، وضعیت توالی تشخیصی و کدهای خطای قفل‌شدن را مستقیماً به شبکه‌های کنترل کارخانه ارسال کنند، بدون آنکه هوم حلقه زمین یا آفست ولتاژ سرگردان را به مدار رله ایمنی وارد کنند.
پرسش‌های متداول
س: آیا می‌توان Honeywell RM7888A1019 را هنگامی که ساب‌بیس سیم‌کشی برق‌دار است نصب یا تعویض کرد؟
پ: خیر. پیش از نصب یا خارج کردن ماژول RM7888A1019، باید برق ساب‌بیس قطع شود. تعویض گرم کنترل‌کننده‌های اولیه مشعل تحت بار الکتریکی می‌تواند باعث ایجاد قوس الکتریکی در کنتاکت‌های ترمینال ساب‌بیس و آسیب به منطق رله حالت‌جامد داخلی شود.
س: کدام تقویت‌کننده‌ها با این ماژول کنترل مشعل سازگار هستند؟
پ: RM7888A1019 به یک تقویت‌کننده سیگنال شعله سری 7800 نیاز دارد. مدل‌های کاملاً سازگار شامل تقویت‌کننده‌های قابل‌نصب R7847، R7848، R7849، R7851، R7852، R7861 و R7886 هستند.
س: این واحد چگونه با معماری‌های اتوماسیون خارجی PLC ارتباط برقرار می‌کند؟
پ: RM7888A1019 برای انطباق با PLC، ترمینال‌های مجزای دست‌دهی ارائه می‌دهد و به کنترل‌کننده‌های سطح بالاتر امکان می‌دهد حدود عملکرد، توالی‌های وضعیت چرخه و وضعیت قفل‌شدن را از طریق سوئیچ‌کردن کنتاکت رله یا رابط‌های ارتباطی اختصاصی پایش کنند.
راهنمای نصب در محل
RM7888A1019 را به‌طور ایمن در یک ساب‌بیس سیم‌کشی یونیورسال Q7800A یا Q7800B سازگار، که داخل محفظه دارای درجه‌بندی NEMA نصب شده است، قرار دهید. پیش از قرار دادن پایه‌های ماژول در پریز ساب‌بیس، اطمینان حاصل کنید که خطوط تغذیه (۱۲۰ VAC) کاملاً بی‌برق شده‌اند.
تمام سیم‌کشی‌های سیگنال شعله باید از کابل‌های شیلددار استفاده کنند و برای جلوگیری از کوپل خازنی و نویز سیگنال، جدا از خطوط جرقه‌زنی ولتاژبالا و کابل‌های موتور عبور داده شوند. اطمینان حاصل کنید که ترمینال اتصال زمین شاسی ساب‌بیس سیم‌کشی با یک هادی کم‌امپدانس به زمین حفاظتی سیستم متصل باشد. سیم‌کشی میدانی ولتاژبالا را در مسیرهای لوله‌گذاری مشخص‌شده نگه دارید و گشتاور پیچ ترمینال را بین ۰٫۸ نیوتن‌متر و ۱٫۱ نیوتن‌متر حفظ کنید.
