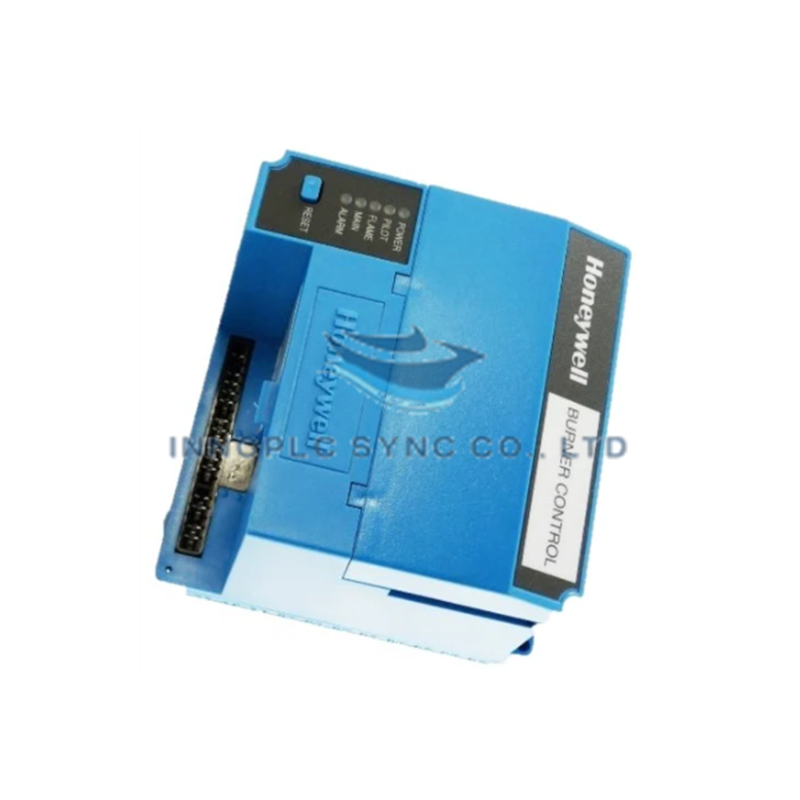

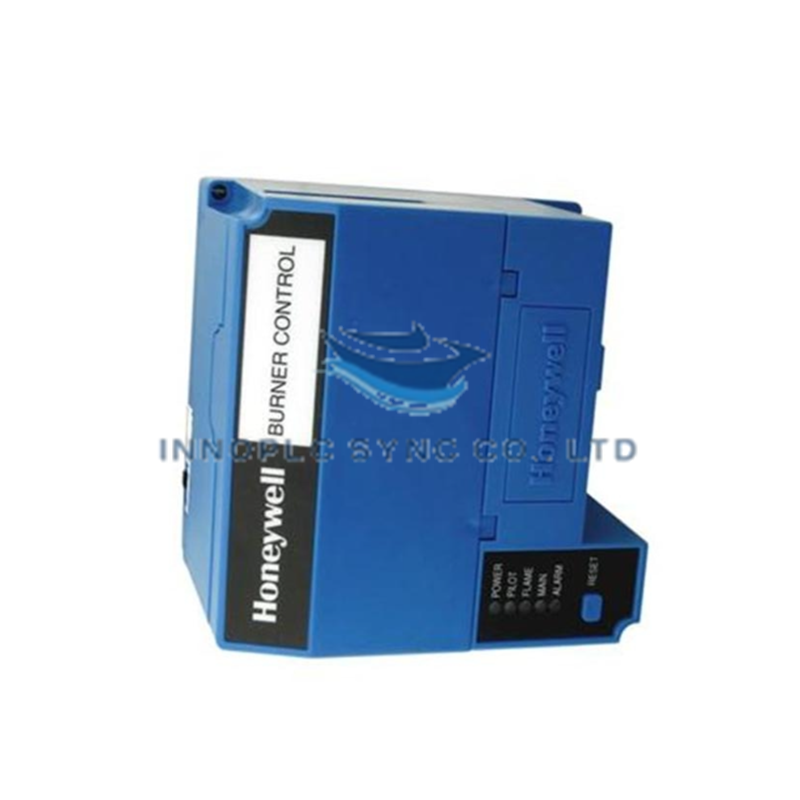

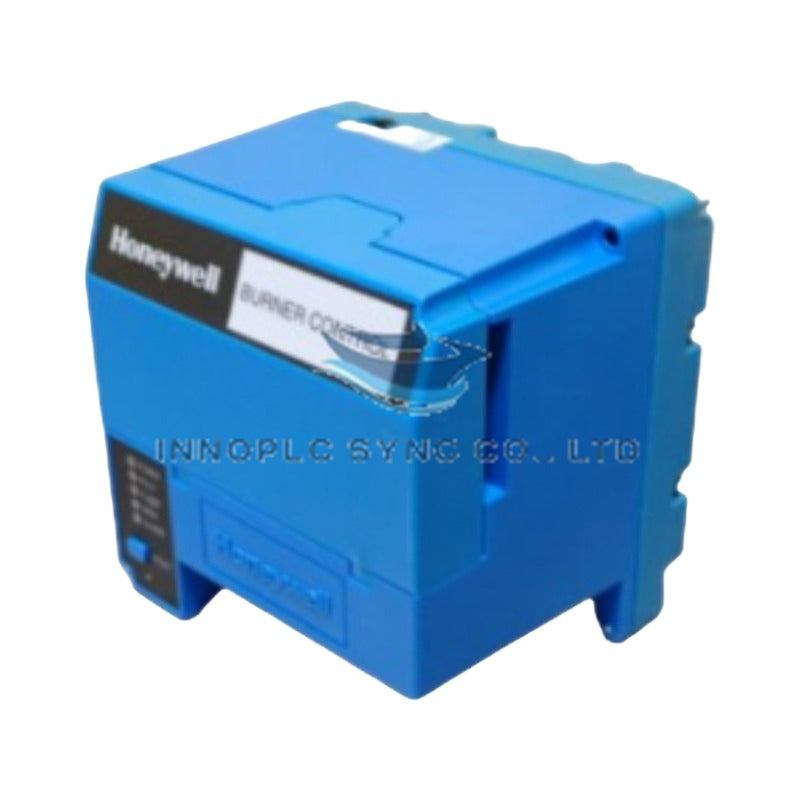

ماژول کنترل مشعل هانی‌ول سری 7800، مدل RM7885A1015

SKU: RM7885A1015

Manufacturer: Honeywell
Product No.: RM7885A1015
Condition：در انبار
Product Type: ماژول‌های کنترل مشعل
Product Origin: USA
Payment:T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months

ماژول Honeywell RM7885A1015 (ماژول کنترل مشعل RM7885A) که برای اجرای کنترل نیمه‌خودکار مشعل اصلی در پلتفرم‌های سری 7800 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی نظارت بر شعله، زمان‌بندی توالی و خاموش‌سازی ایمنی پویا را در سامانه‌های صنعتی تک‌مشعله گازسوز، نفت‌سوز یا دوگانه‌سوز فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	RM7885A1015
برند	Honeywell
مبدأ	ایالات متحده آمریکا
وزن	۰٫۸ کیلوگرم (۱ پوند و ۱۳ اونس)
ابعاد	۱۲۷ میلی‌متر x ۱۲۷ میلی‌متر x ۱۳۳ میلی‌متر (با Q7800A) / ۱۵۵ میلی‌متر (با Q7800B)
دمای کاری	-۴۰ درجه سانتی‌گراد تا +۶۰ درجه سانتی‌گراد
مصرف برق	۱۰ W نامی
ولتاژ تغذیه	۱۲۰ VAC (+۱۰٪، -۱۵٪)
فرکانس	۵۰ Hz / ۶۰ Hz (+/-۱۰٪)
کاربرد	کنترل اولیه نیمه‌خودکار
مدت ایجاد شعله پایلوت	۱۵ دقیقه
مدت ایجاد شعله اصلی	متناوب
نوع پایلوت	متناوب
نمایشگر عیب‌یابی	۵ LED وضعیت توالی
حفظ داده	حافظه غیرفرار
ساب‌بیس موردنیاز	ساب‌بیس سیم‌کشی یونیورسال Q7800A یا Q7800B
تقویت‌کننده شعله موردنیاز	R7847، R7848، R7849، R7851، R7852، R7861 یا R7886
تحمل ارتعاش	محیط با شتاب ۰٫۵ G
تأییدیه‌ها	دارای شناسایی قطعه توسط UL، دارای گواهی CSA، تأییدشده توسط FM، قابل‌قبول برای Swiss RE، مطابق با FCC Part 15 Class B

جبران اتصال سرد و واسط سیگنال حلقه شعله DCS

Honeywell RM7885A1015 موانع ایزولاسیون با چگالی بالا را بین کانال‌ها، میان درایوهای عملگر با ولتاژ خط، کنتاکت‌های آلارم خارجی و باس‌های کنترل ریزپردازنده با ولتاژ پایین یکپارچه می‌کند. این واحد در حلقه‌های مدیریت مشعل تحت پایش DCS، مستقیماً با فرستنده‌های پروتکل حلقه 4-20 mA HART و مدارهای تشخیص نوری شعله ارتباط برقرار می‌کند و هم‌زمان اعتبارسنجی پویای سیگنال شعله را در حالت آماده‌به‌کار اجرا می‌کند. کانال‌های پایش شعله مبتنی بر ترموکوپل از الگوریتم‌های یکپارچه جبران اتصال سرد (CJC) در تقویت‌کننده‌های شعله قابل‌نصب استفاده می‌کنند تا در شرایط نوسان دمای محیط تابلو، ترجمه دقیق سیگنال حفظ شود و از رانش سیگنال در چرخه‌های مدولاسیون شعله کم جلوگیری شود.

سؤالات متداول

س: هنگام قطع برق خط، چه اتفاقی برای وضعیت کاری ذخیره‌شده و گزارش‌های خطای RM7885A1015 رخ می‌دهد؟

پ: RM7885A1015 تاریخچه توالی، کدهای قفل‌شدن و پارامترهای کاری را در حافظه غیرفرار داخلی ذخیره می‌کند. تمام داده‌های حیاتی وضعیت عیب‌یابی، بدون نیاز به باتری پشتیبان، در طول خرابی برق اصلی به‌طور نامحدود حفظ می‌شوند.

س: آیا می‌توان RM7885A1015 را هنگامی که ترمینال‌های ساب‌بیس برق‌دار هستند، به‌صورت گرم تعویض کرد؟

پ: خیر. پیش از خارج کردن یا نصب ماژول، باید ولتاژ برق شهر به ساب‌بیس سیم‌کشی Q7800 ایزوله شود. اتصال گرم تحت بار می‌تواند باعث ایجاد قوس الکتریکی در کنتاکت‌ها و آسیب به کانکتورهای لبه‌ای و پایه‌های قطعات منطقی حالت‌جامد شود.

س: واحد پیش از راه‌اندازی مشعل چگونه اعتبار سیگنال شعله را بررسی می‌کند؟

پ: RM7885A1015 در حالت آماده‌به‌کار، بررسی خودکار سیگنال شعله را اجرا می‌کند. اگر پیش از آغاز توالی احتراق، سیگنال شعله شبیه‌سازی‌شده یا واقعی شناسایی شود، ماژول شروع توالی را متوقف کرده و وضعیت آلارم ایمنی را فعال می‌کند.

راهنمای نصب در محل

RM7885A1015 را داخل یک ساب‌بیس سیم‌کشی یونیورسال Q7800A یا Q7800B و درون محفظه‌ای محافظ با رده NEMA نصب کنید. پیش از نشاندن پایه‌های ماژول در سوکت بک‌پلین، اطمینان حاصل کنید که بلوک ترمینال ساب‌بیس کاملاً بی‌برق شده است.

سیم‌کشی سیگنال حسگر شعله باید در لوله فلزی اختصاصی و زمین‌شده، جدا از سیم‌های جرقه‌زنی با ولتاژ بالا و مسیرهای تغذیه موتور، هدایت شود تا از کوپل خازنی جلوگیری شود. ترمینال زمین ساب‌بیس را با استفاده از هادی مسی کم‌امپدانس به زمین سیستم متصل کنید. هنگام خاتمه‌دهی سیم‌کشی میدانی ساب‌بیس، گشتاور سفت‌کردن پیچ ترمینال را بین ۰٫۸ نیوتن‌متر و ۱٫۱ نیوتن‌متر حفظ کنید.
