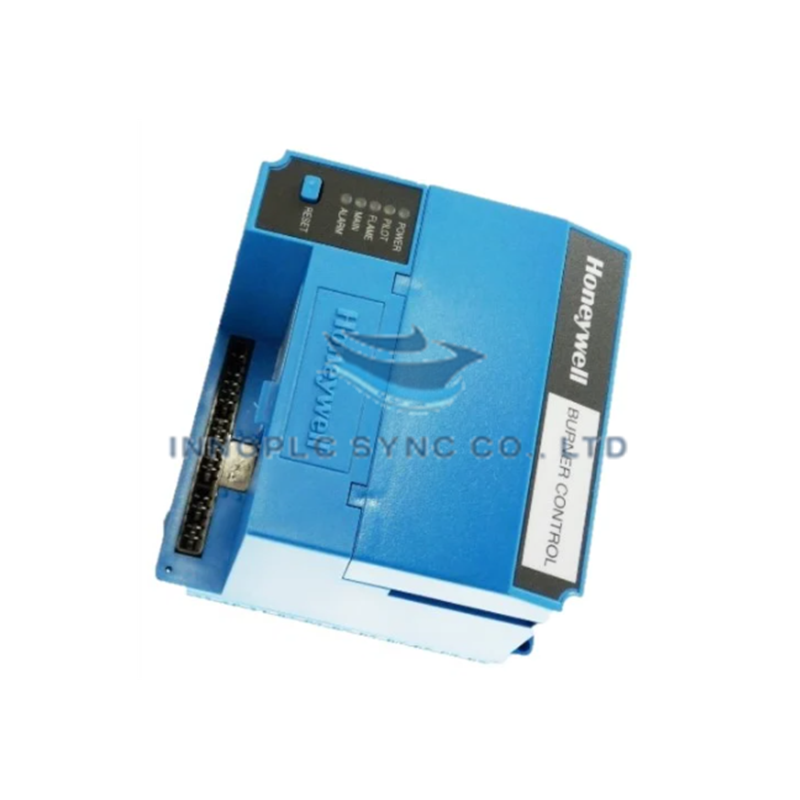

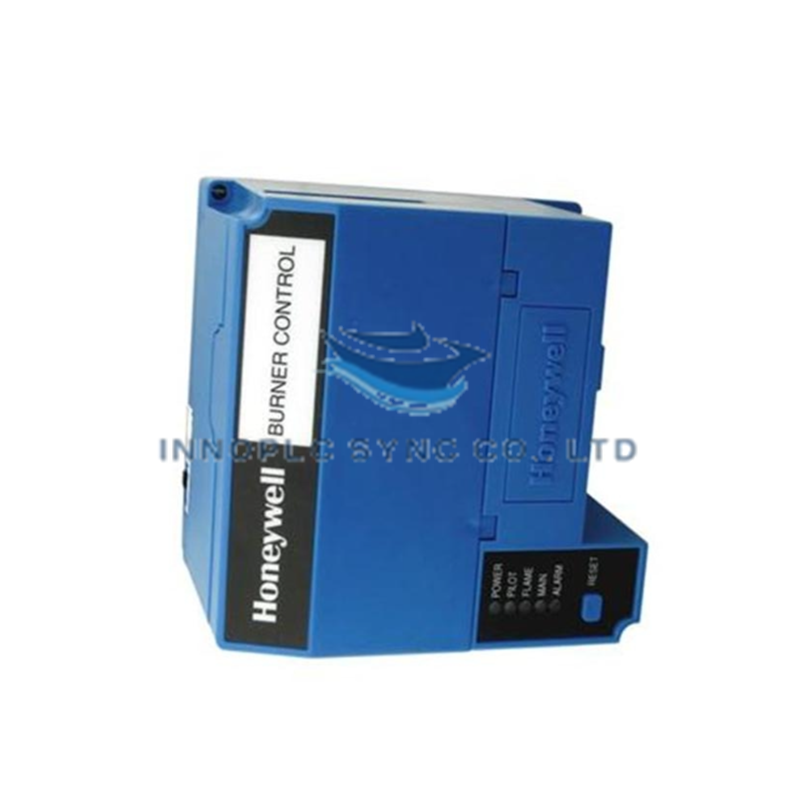

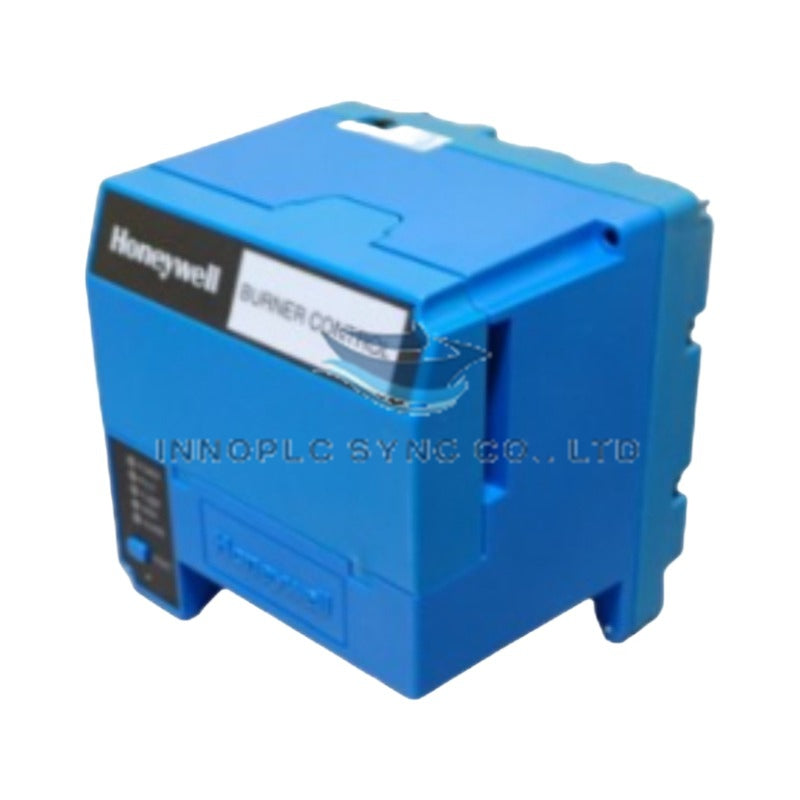

ماژول‌های کنترل مشعل هانی‌ول RM7865C1007
Honeywell RM7865C1007 که با عنوان RM7865C نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای اجرای توالی مبتنی بر ریزپردازنده و پایش شعله در سامانه‌های مدیریت مشعل سری 7800 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RM7865C1007 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.71 kg (1.57 lbs) |
| ابعاد | 127 mm x 127 mm x 77 mm (5 in. x 5 in. x 3-1/32 in.) |
| دمای کارکرد | -40 deg C تا +60 deg C |
| مصرف برق | حداکثر 10 W |
| ولتاژ تغذیه | 120 VAC (+10%, -15%) |
| فرکانس | 50 Hz / 60 Hz (+/-10%) |
| پیش‌پاک‌سازی / پس‌پاک‌سازی | 35 sec |
| مدت‌زمان ایجاد شعله پایلوت | 2 sec |
| مدت‌زمان ایجاد شعله اصلی | 4 sec |
| مدل جایگزین‌شده | RM7865A1009 |
| ساب‌بیس موردنیاز | Q7800 Universal Wiring Subbase |
| تقویت‌کننده شعله موردنیاز | R7847, R7848, R7849, or R7886 Flame Signal Amplifier |
| تحمل ارتعاش | محیط 0.5 G |
| تأییدیه‌ها | UL Listed, CSA Certified, FM Approved, FCC Part 15 Class B |
ایزولاسیون کانال‌به‌کانال و واسط سیگنال حلقه شعله DCS
Honeywell RM7865C1007 دارای موانع ایزولاسیون گالوانیکی کانال‌به‌کانال است که ورودی‌های اینترلاک ایمنی با ولتاژ بالا و خروجی‌های راه‌انداز شیر را از منطق کنترلی داخلی ریزپردازنده با ولتاژ پایین جدا می‌کند. این ماژول که برای یکپارچه‌سازی با سامانه‌های کنترل توزیع‌شده (DCS) و PLCهای صنعتی طراحی شده است، زمان‌بندی توالی، کدهای قفل‌شدن و مقادیر پویا‌ی سیگنال شعله را از طریق واسط‌های شبکه Modbus اختیاری و آداپتورهای پروتکل حلقه 4-20 mA HART منتقل می‌کند. مدارهای تشخیصی داخلی به‌طور پیوسته کنتاکت‌های رله ایمنی را آزمایش کرده و منطق خودآزمایی پویا را اجرا می‌کنند، بدون آنکه نویز الکتریکی یا انحراف سیگنال به حلقه‌های پایش خارجی تزریق شود.
پرسش‌های متداول
س: آیا RM7865C1007 برای تعویض گرم روی ساب‌بیس سیم‌کشی فعال طراحی شده است؟
پ: خیر. پیش از نصب یا خارج‌کردن ماژول، باید ولتاژ خط ورودی به ساب‌بیس سیم‌کشی Q7800 ایزوله شود. تلاش برای تعویض گرم ماژول در حالت برق‌دار می‌تواند باعث ایجاد قوس الکتریکی روی پین‌های کانکتور لبه‌ای و تخریب دائمی منطق شود.
س: ماژول در زمان قطعی برق چگونه وضعیت ذخیره‌شده توالی و گزارش‌های تشخیصی خطا را حفظ می‌کند؟
پ: پارامترهای کاری، کدهای خطای قفل‌شدن تاریخی و داده‌های زمان‌بندی توالی مستقیماً در حافظه داخلی غیرفرّار نوشته می‌شوند و همه سوابق حیاتی سامانه را هنگام قطع کامل برق شبکه حفظ می‌کنند.
س: اگر در حالت آماده‌به‌کار سیگنال مصنوعی شعله وجود داشته باشد، چه اقدامات ایمنی انجام می‌شود؟
پ: RM7865C1007 در حالت آماده‌به‌کار، بررسی خودکار شروع ایمن را اجرا می‌کند. اگر پیش از آغاز توالی، سیگنال شعله شناسایی شود، دستگاه راه‌اندازی مشعل را مسدود کرده، اجرای توالی را متوقف می‌کند و وضعیت قفل ایمنی را فعال می‌سازد.
راهنمای نصب در محل
RM7865C1007 را داخل یک ساب‌بیس سیم‌کشی یونیورسال Q7800 سازگار، نصب‌شده در یک تابلو صنعتی دارای محفظه با رتبه‌بندی NEMA، قرار دهید. پیش از هم‌راستا کردن پین‌های کانکتور و فشردن محکم ماژول رله در محل، همه منابع برق اصلی 120 VAC را قطع کنید.
سیم‌کشی سیگنال حسگر شعله باید داخل لوله فلزی متصل به زمین و جدا از سیم‌های ترانسفورمر جرقه‌زن با ولتاژ بالا و سیم‌کشی موتورهای القایی پرتوان ایزوله شود. ترمینال اتصال زمین ساب‌بیس را با یک هادی مسی کم‌امپدانس به شینه ارت تابلو اصلی وصل کنید. پیچ‌های اتصالات ترمینال را با گشتاور 0.8 Nm - 1.1 Nm سفت کنید تا تماس فیزیکی و الکتریکی مطمئنی در نقاط سیم‌کشی میدانی حفظ شود.
