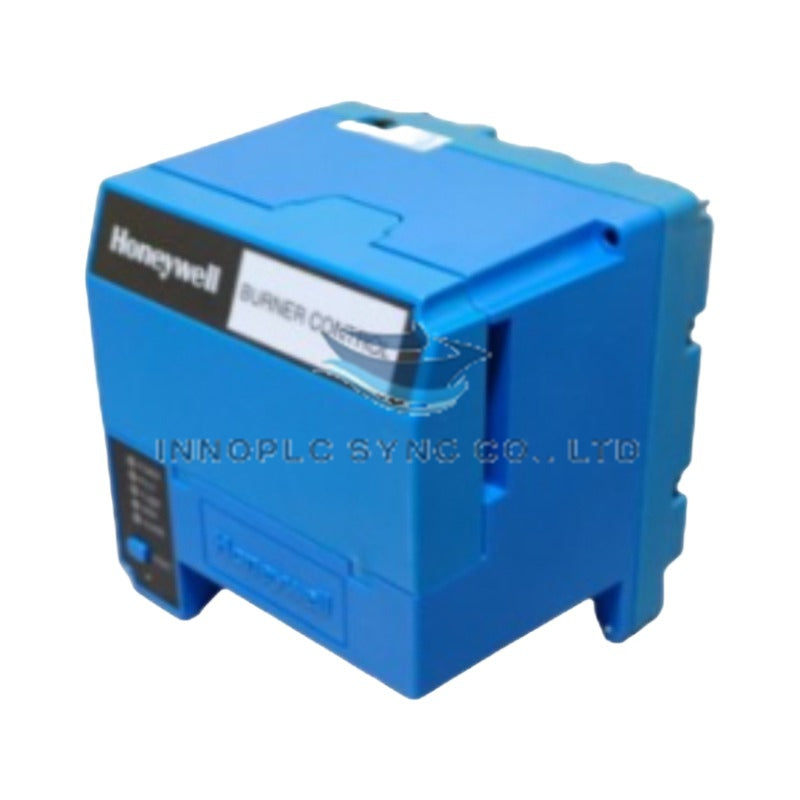

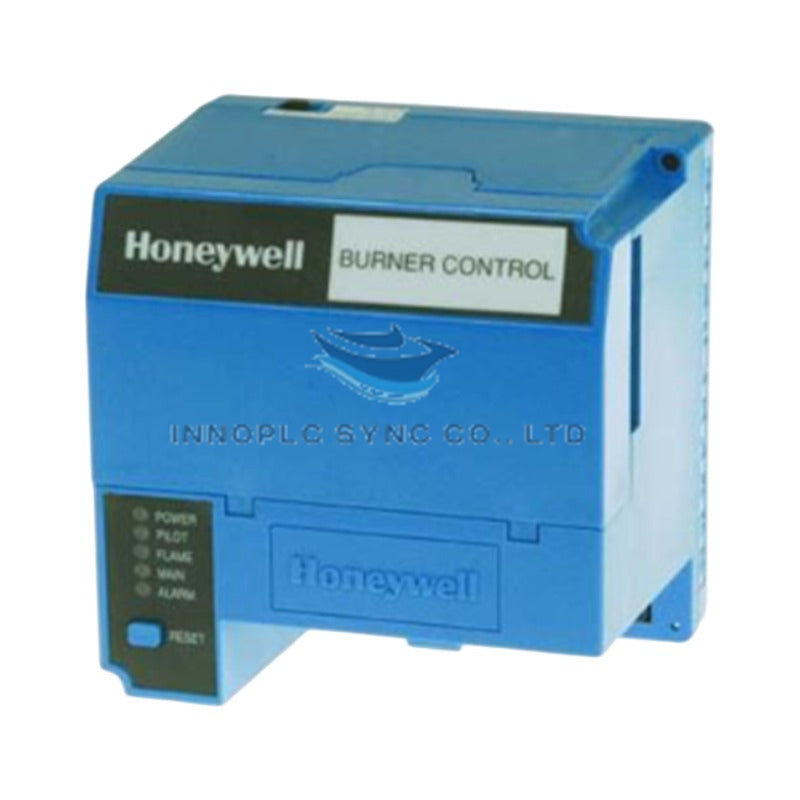

رله کنترل مشعل Honeywell RM7850A1001
Honeywell RM7850A1001 که با عنوان RM7850 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای برنامه‌ریزی توالی احتراق و اجرای زمان‌بندی جامعه اروپا در معماری‌های مدیریت مشعل سری 7800 عمل می‌کند.
جزئیات پسوند و ماتریس مدل
- RM7850: پلتفرم ماژول رله کنترل مشعل مبتنی بر ریزپردازنده سری 7800 را مشخص می‌کند که برای استانداردهای زمان‌بندی جامعه اروپا پیکربندی شده است.
- A: گونه منطق کنترل برنامه‌ریزی پایه را مشخص می‌کند که دارای اینترلاک‌های قفل‌شدن و عملکرد پایلوت منقطع است.
- 1001: گونه دقیق پیکربندی سخت‌افزاری را مشخص می‌کند که شامل چرخه پس‌پرج 0.2 s، بررسی جریان هوا قابل انتخاب توسط کاربر و رده عملیاتی 120 VAC است.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RM7850A1001 |
| برند | Honeywell |
| مبدأ | ایالات متحده |
| وزن | 3.00 lbs |
| ابعاد | پروفایل محفظه استاندارد پلاگین سری 7800 |
| دمای کاری | -40 deg C تا +60 deg C |
| مصرف برق | 120 VAC (+10%, -15%), 50/60 Hz, 25 VA max |
| نوع سری | ماژول رله جامعه اروپا سری 7800 |
| پیکربندی پایلوت | نوع پایلوت منقطع با شیر پایلوت مرحله دوم متناوب |
| فاصله پس‌پرج | چرخه پس‌پرج 0.2 s |
| تأیید جریان هوا | کلید بررسی جریان هوا قابل انتخاب توسط کاربر |
ایزولاسیون کانال‌به‌کانال و یکپارچگی حلقه
این واحد در خروجی‌های رله داخلی، درایورهای شیر و مدارهای اینترلاک ایمنی، ایزولاسیون دقیق کانال‌به‌کانال را اعمال می‌کند تا از ایجاد حلقه‌های زمین و تداخل الکتریکی مد مشترک جلوگیری شود. مدار این واحد که با ریل‌های برق صنعتی استاندارد کار می‌کند، فیلترگذاری و آماده‌سازی سیگنال قدرتمندی را برای اعتبارسنجی ورودی‌های آشکارساز شعله در برابر نویز الکترومغناطیسی ناخواسته یکپارچه کرده است. معماری داخلی، زمان‌بندی‌های پاسخ قطعی را برای اینترلاک‌های حین کار، آزمایش‌های جرقه‌زنی و چرخه‌های پرج منطبق با جامعه اروپا، بدون افت سیگنال حفظ می‌کند.
سؤالات متداول
س: مدت‌زمان دقیق پس‌پرج اجراشده توسط ماژول RM7850A1001 چقدر است؟
پ: RM7850A1001 پس از خاموش‌شدن مشعل، یک چرخه پس‌پرج سریع 0.2 s را اجرا می‌کند تا الزامات خاص زمان‌بندی عملیاتی جامعه اروپا را برآورده کند.
س: آیا می‌توان این ماژول رله را در یک پنل کنترل صنعتی فعال، به‌صورت گرم تعویض کرد؟
پ: خیر. پیش از نصب یا خارج‌کردن ماژول RM7850A1001، باید برق به‌طور کامل از پایه زیرین قطع شود تا از ایجاد قوس الکتریکی و آسیب به پین‌های ترمینال جلوگیری شود.
س: ماژول پیش از جرقه‌زنی چگونه تأیید جریان هوا را انجام می‌دهد؟
پ: این واحد از یک قابلیت بررسی جریان هوا با انتخاب کاربر استفاده می‌کند که منطق کنترل را وادار می‌سازد پیش از آغاز آزمایش جرقه‌زنی، از تغییر صحیح وضعیت کنتاکت‌های کلید اثبات هوای احتراق اطمینان حاصل کند.
راهنمای نصب در محل
- پیش از دسترسی به پنل مدیریت مشعل یا سیم‌کشی پایه زیرین، اطمینان حاصل کنید که برق تغذیه اصلی AC کاملاً قفل و برچسب‌گذاری شده است.
- بررسی کنید که سیم‌کشی پایه زیرین Q7800 با کدهای برق محلی مطابقت داشته باشد و برای به حداقل رساندن دریافت نویز الکتریکی، از کابل شیلددار برای سیم‌کشی سیگنال شعله استفاده شود.
- واحد را به‌صورت عمودی روی پایه زیرین تعیین‌شده نصب کنید و پیچ نگهدارنده شاسی را محکم کنید تا درگیری مطمئن پین‌های الکتریکی و پایداری مکانیکی در برابر ارتعاش مداوم حین کار حفظ شود.
- پیش از آغاز آزمون راستی‌آزمایی راه‌اندازی سرد، همه ورودی‌های اینترلاک حین کار، کلیدهای محدودکننده و کلیدهای فشار ایمنی را از نظر پیوستگی الکتریکی مناسب بررسی کنید.
