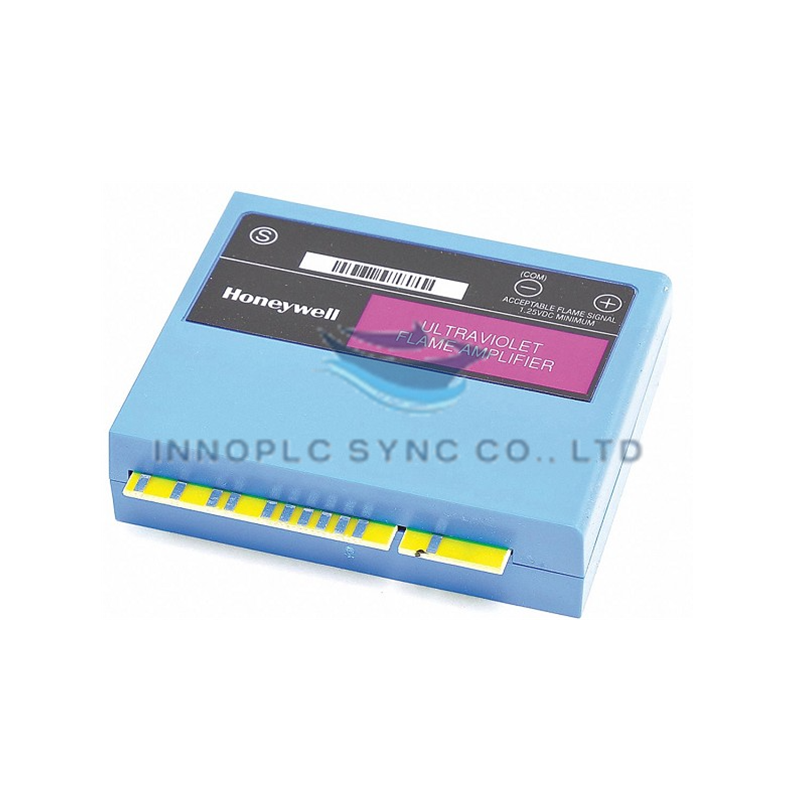

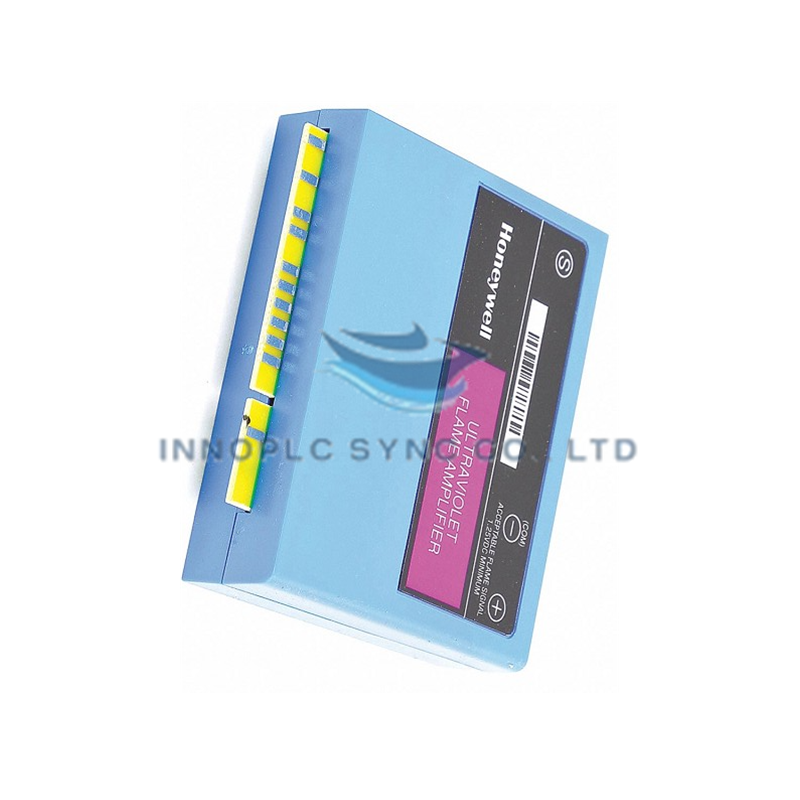

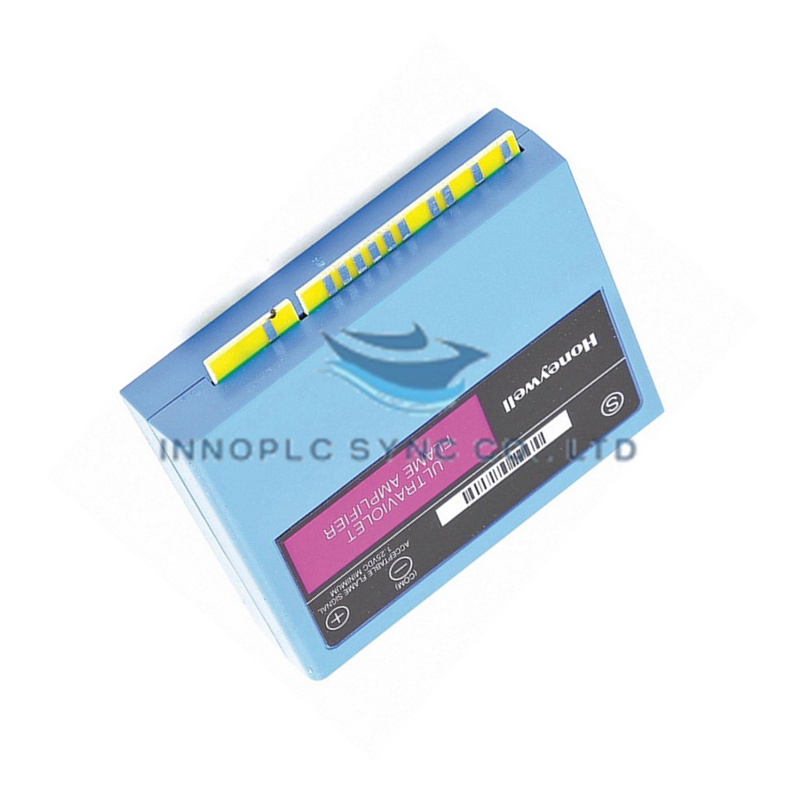

تقویتکننده شعله فرابنفش Honeywell R7849A1023
Honeywell R7849A1023 که با عنوان تقویتکننده شعله فرابنفش R7849A1023 نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای تقویت سیگنال شعله فرابنفش و اجرای خاموشسازی ایمنی در پلتفرمهای ماژول رله ایمنی سری 7800 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | R7849A1023 |
| برند | Honeywell |
| مبدأ | مشخصات استاندارد اتوماسیون صنعتی |
| وزن | ۱ کیلوگرم |
| ابعاد | جایگاه استاندارد ماژولهای قابلنصب سری 7800 |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | تغذیه از طریق باس صفحهپشتی ماژول رله سری 7800 |
| نوع | فرابنفش |
| زمان پاسخ به خاموشی شعله | ۳ ثانیه |
| خودآزمایی | ندارد (استاندارد) |
| قابلاستفاده با کنترلر اصلی ایمنی | ماژولهای رله سری 7800 |
| قابلاستفاده با حسگر شعله | گاز، نفت: Minipeeper C7027A، C7035A، C7044 |
| رنگ | بنفش |
کنترل مشعل و ایزولاسیون سیگنال کانالبهکانال
در سامانههای مدیریت مشعل ابزار دقیق ایمنی، ماژولهای تقویت شعله مستقیماً با حسگرهای فرابنفش و ماژولهای رله ایمنی در ارتباط هستند. این واحد از ایزولاسیون قدرتمند کانالبهکانال و مدارهای پردازش سیگنال فیلترشده بهره میبرد تا از تداخل الکترومغناطیسی و جریانهای حلقه زمین که میتوانند حلقه بازخورد سطحپایین حسگر فرابنفش را مختل کنند، جلوگیری شود. این جداسازی الکتریکی، زمان پاسخ قطعی به خاموشی شعله را تضمین میکند و مانع از آن میشود که گذراهای ولتاژ حالت مشترک باعث خاموشی کاذب مشعل شوند.
پرسشهای متداول
س: آیا میتوان تقویتکننده شعله R7849A1023 را هنگامی که ماژول رله سری 7800 برقدار است، بهصورت گرم تعویض کرد؟
پ: خیر، وصل یا جدا کردن ماژول تقویتکننده در حالی که سامانه روشن است، میتواند باعث جهشهای ولتاژ داخلی باس یا خطاهای منطقی در صفحهپشتی کنترلر اصلی ایمنی شود. پیش از خارج کردن ماژول باید برق آن ایزوله شود.
س: انتخاب گونه تقویتکننده فرابنفش فاقد خودآزمایی چه تأثیری بر عملکرد دارد؟
پ: طراحی استاندارد فاقد خودآزمایی، به یکسوسازی مستقیم سیگنال فرابنفش بدون خودآزمایی نوری مبتنی بر شاتر متکی است؛ بنابراین باید الزامات مقررات ایمنی محلی رعایت شود و حسگر بهصورت دورهای بهطور دستی بررسی شود.
راهنمای نصب در محل
- نصب ماژول: ماژول قابلنصب R7849A1023 را با دقت با شکاف کارت تعیینشده روی ماژول رله سری 7800 همراستا کنید. بهطور یکنواخت فشار دهید تا شاسی بدون اعمال نیروی مکانیکی بیشازحد، کاملاً در کانکتورهای صفحهپشتی بنشیند.
- سیمکشی و شیلدینگ حسگر: حسگرهای سازگار Minipeeper (C7027A، C7035A، C7044) را با استفاده از سیمکشی کواکسیال شیلددار یا زوجتابیده متصل کنید. برای محافظت در برابر دریافت نویز الکتریکی، شیلد کابل را فقط در نقطه اتصال زمین تابلو کنترل به زمین وصل کنید.
- بررسیهای تأییدی: مطمئن شوید مسیر نوری حسگر فرابنفش تمیز است و بهدرستی با محدوده شعله مشعل همراستا شده است. هنگام نخستین روشنسازی مشعل، تأیید کنید سطوح ولتاژ سیگنال شعله با آستانههای سازنده مطابقت دارند.
