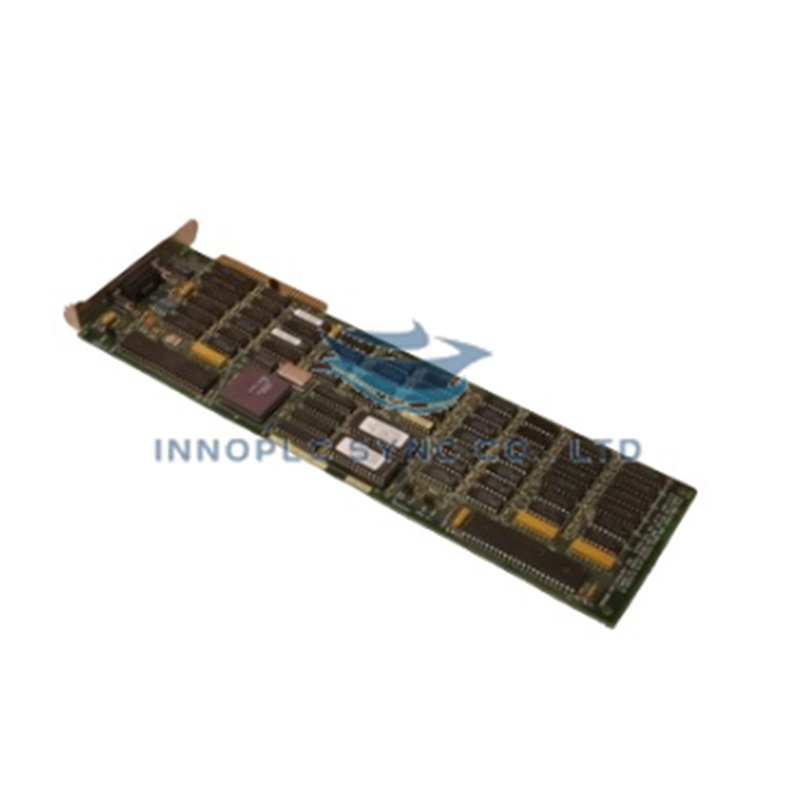

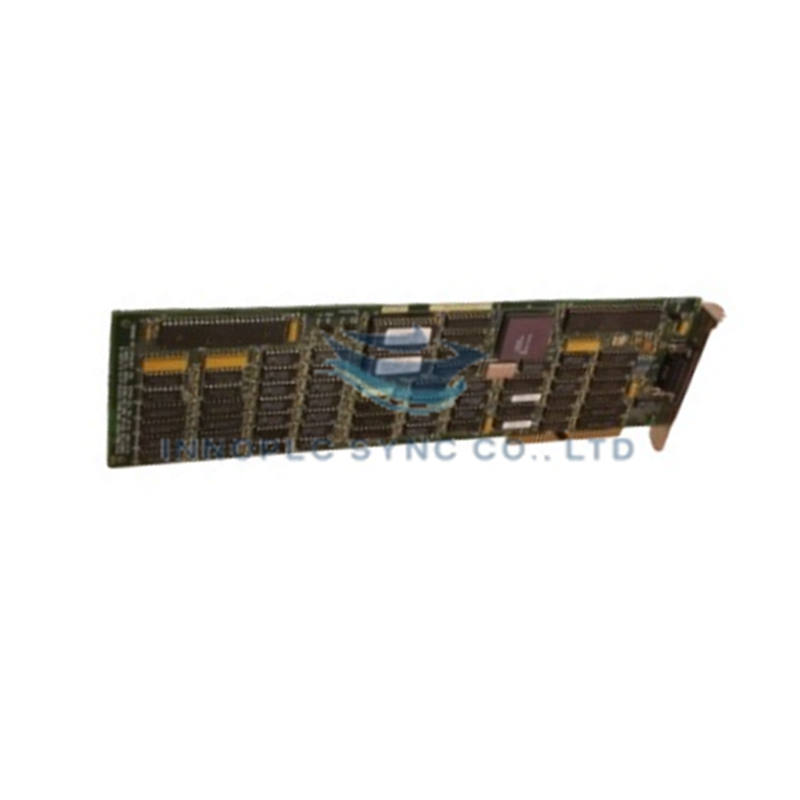

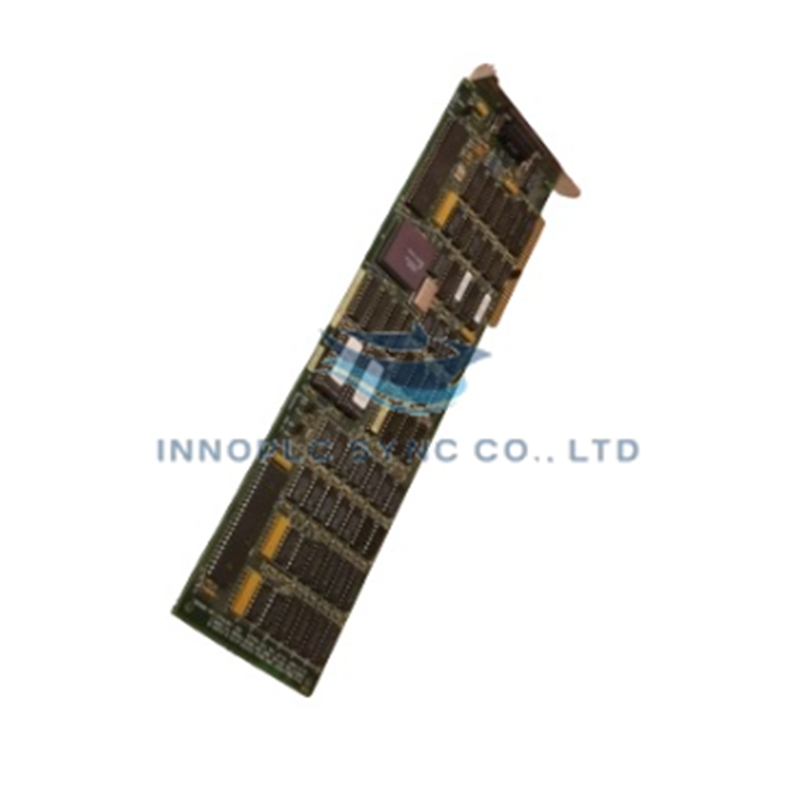

برد CPU/کنترل Honeywell PBA455971-002
پیکربندیشده برای اجرای منطق مرکزی و ارتباط با میزبان در پلتفرمهای اتوماسیون Honeywell، Honeywell PBA455971-002 (برد CPU/کنترل PBA455971-002) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PBA455971-002 |
| برند | Honeywell |
| مبدأ | مشخصات استاندارد اتوماسیون صنعتی |
| وزن | ۰٫۷۳ پوند |
| ابعاد | فرمفاکتور استاندارد Intel Multibus |
| دمای کاری | محدوده استاندارد صنعتی (۰ تا ۶۰ درجه سانتیگراد) |
| مصرف برق | تغذیهشده از طریق بکپلین Intel Multibus |
| دستهبندی | کنترلها و نشانگرها / برد CPU/کنترل |
| معماری | شبکه محلی PC/AT مبتنی بر Intel Multibus |
اتصال به DCS و ایزولاسیون کانالبهکانال
در معماریهای قدیمی DCS هانیول، بردهای کنترلر اصلی جریان داده پرسرعت را در سراسر بکپلین و شبکههای پایانههای راه دور مدیریت میکنند. واحد پردازش از مدارهای ایزولاسیون اختصاصی کانالبهکانال در رابط شبکه محلی PC/AT خود استفاده میکند تا از ورود جهشهای ولتاژ حالت مشترک و نویز الکتریکی به هسته اصلی پردازش جلوگیری شود. این جداسازی گالوانیکی از حافظه مرکزی و ثباتهای منطقی در هنگام رخدادهای گذرای میدان محافظت میکند و پردازش قطعی وظایف و ارتباط پیوسته میان گرههای متصل Multibus را تضمین مینماید.
سؤالات متداول
س: آیا PBA455971-002 هنگام روشن بودن رک Multibus از تعویض گرم پشتیبانی میکند؟
پ: خیر، وارد کردن یا خارج کردن برد CPU در حالی که بکپلین برقدار است میتواند باعث خرابی منطق، آسیب شدید قوس الکتریکی به پینهای کانکتور و توقف گذرگاه سیستم شود. پیش از تعویض برد، شاسی را خاموش کنید.
س: اتصال زمین فیلد در درگاه شبکه محلی PC/AT روی برد چگونه انجام میشود؟
پ: شیلد کابلهای ارتباطی باید در یک نقطه زمین تابلو خاتمه داده شود تا از ایجاد جریانهای حلقه زمین و تزریق نویز به رابط کنترلر شبکه محلی جلوگیری شود.
راهنمای نصب در محل
- اقدامات احتیاطی ESD و جابهجایی: هنگام نصب باید پروتکلهای استاندارد ایمنی در برابر تخلیه الکترواستاتیکی رعایت شوند. کارت را فقط از لبههای راهنما نگه دارید و برای جلوگیری از آسیب ایستایی به قطعات CMOS از بند مچی متصل به زمین استفاده کنید.
- نصب مکانیکی: ماژول را محکم در شیار اختصاصی خود در شاسی Intel Multibus قرار دهید. ضامنهای نگهدارنده لبه کارت یا پیچهای دستی صفحه جلویی را محکم کنید تا درگیری کامل پینهای بکپلین تضمین شود.
- مدیریت حرارتی: اطمینان حاصل کنید که سامانههای خنککاری تابلو، دمای کابینت را در محدوده کاری استاندارد ۰ تا ۶۰ درجه سانتیگراد حفظ میکنند. کانالهای جریان هوای عمودی روی قطعات برد مدار را مسدود نکنید.
