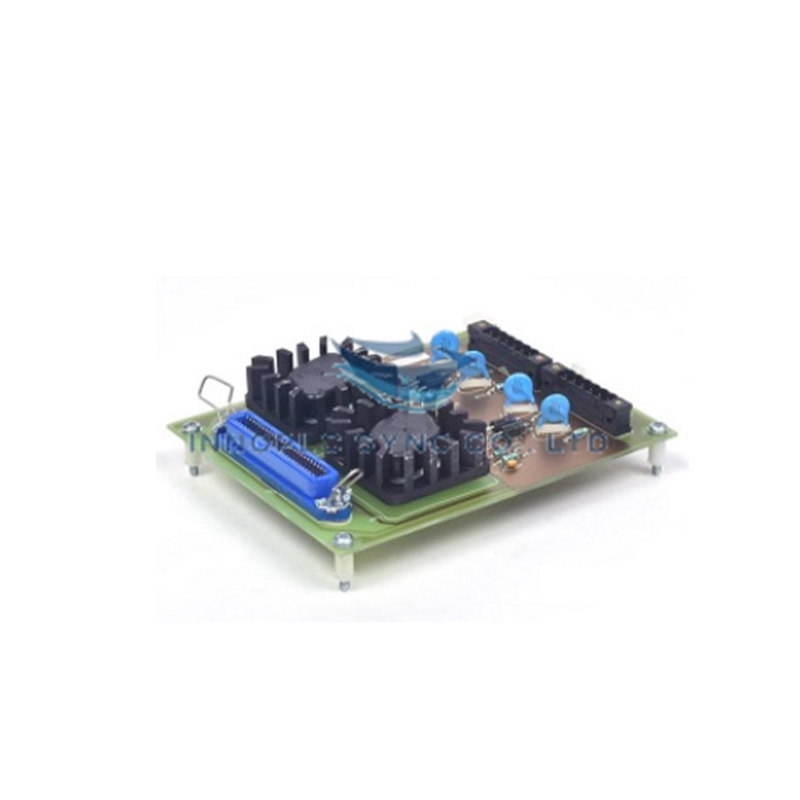

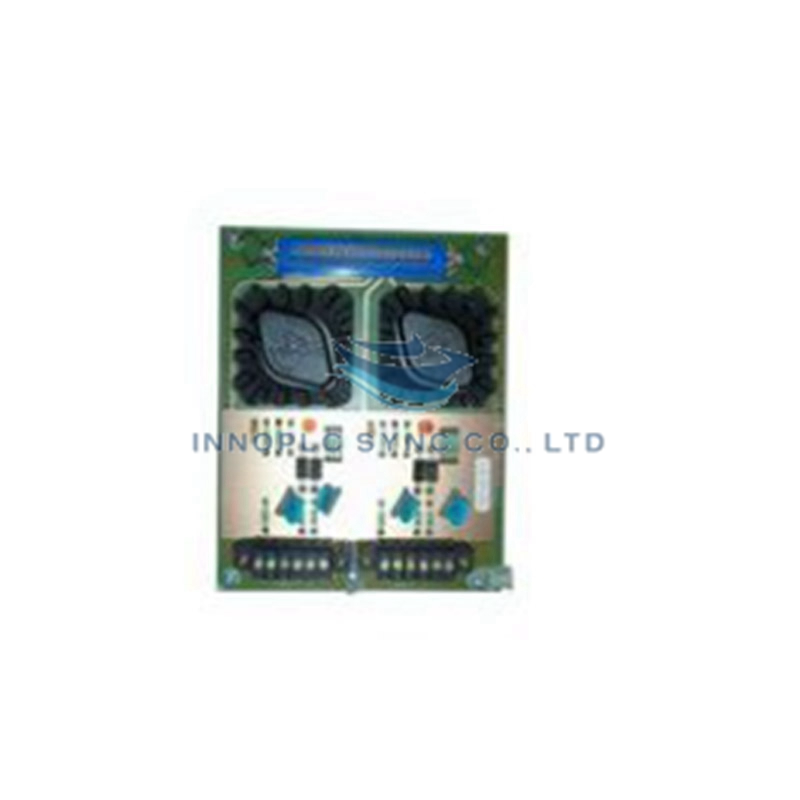

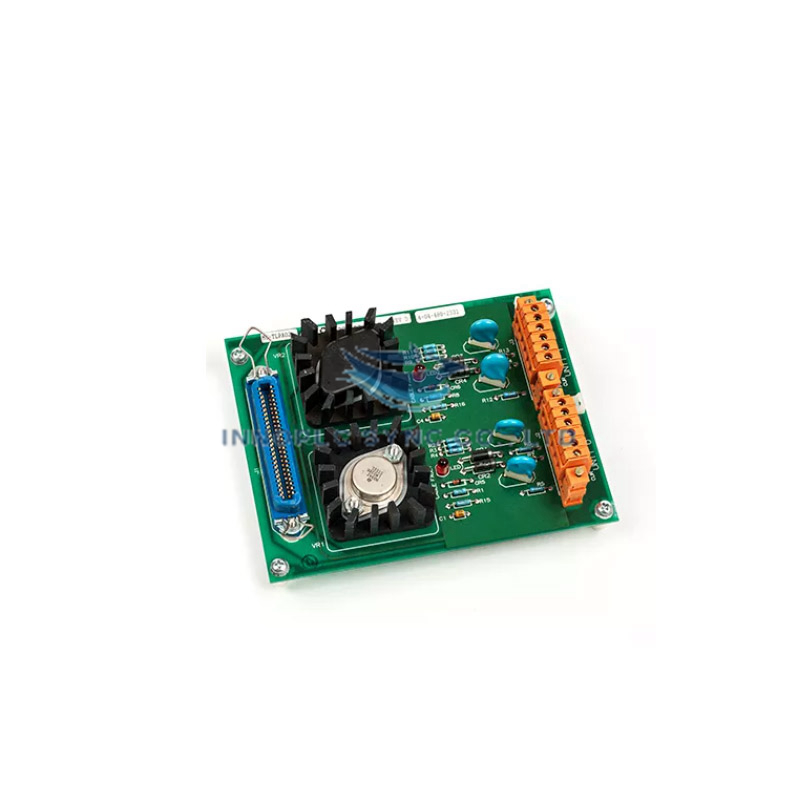

مجموعههای ترمینال آداپتور برق Honeywell MU-TLPA02 51304467-100
پیکربندیشده برای توزیع پیوسته توان کمکی 24 VDC در پلتفرمهای Honeywell TDC 3000 و Experion PKS، مجموعه ترمینال آداپتور توان Honeywell MU-TLPA02 51304467-100 (MU-TLPA02 Power Adapter Terminal Assembly) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این مجموعه تبدیل منبع توان ورودی AC خط را مستقیماً به پردازندههای I/O فرایندی توزیعشده، مالتیپلکسرهای سطح پایین (LLMux)، رابطهای دستگاه سریال (SDI) و رابطهای سریال (SI) در دو کانال مجزای خروجی متصل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MU-TLPA02 |
| شماره قطعه | 51304467-100 |
| برند | Honeywell |
| عملکرد | مجموعه ترمینال آداپتور توان |
| مبدأ | USA |
| محدوده ولتاژ ورودی | 85-265 VAC |
| ولتاژ خروجی | 24 VDC |
| جریان خروجی | حداکثر 25 A |
| کانالهای خروجی | 2 |
| رابطهای پشتیبانیشده | LLMux، SDI، SI |
| نوع ترمینال | ترمینالهای پیچی و فشاری |
| نوع نصب | نصب روی پنل یا رک |
| ابعاد | 30.8 cm x 12.1 cm x 5.5 cm |
| وزن | 0.55 kg |
| دمای کاری | -40 deg C تا 70 deg C (-40 deg F تا 158 deg F) |
| رطوبت | 5% تا 95% رطوبت نسبی، بدون میعان |
پروتکل حلقه 4-20 mA HART و آمادهسازی باس توان ایزوله
مجموعه ترمینال Honeywell MU-TLPA02 ایزولاسیون کانالبهکانال و تنظیم ولتاژ پایدار را در خطوط استاندارد توان 24 VDC یکپارچه میکند. این مجموعه برای اتصال مستقیم به رکهای I/O میدانی مجهز به تجهیزات پروتکل حلقه 4-20 mA HART و رابطهای ارتباطی سریال دیجیتال طراحی شده است؛ توپولوژی داخلی باس، نویز الکتریکی و گذراهای مد مشترک را سرکوب میکند. بدین ترتیب، ولتاژهای تغذیه DC پایدار در ماژولهای متصل LLMux، SDI و SI فراهم میشود، بدون آنکه سیگنالهای مبدلهای میدانی سطح پایین مختل شوند.
سؤالات متداول
س: چه پروتکلهای رابط و ماژولهای I/O را میتوان مستقیماً از طریق MU-TLPA02 تغذیه کرد؟
پ: این مجموعه بهصورت بومی مسیردهی توان به ماژولهای مالتیپلکسر سطح پایین (LLMux)، رابط دستگاه سریال (SDI) و رابط سریال (SI) Honeywell را پشتیبانی میکند.
س: چه گزینههای ترمینال کابل برای توزیع خروجی DC یکپارچه شدهاند؟
پ: این واحد دارای بلوکهای ترمینال میدانی دوگزینهای مجهز به ترمینالهای پیچی و فشاری سنگین است تا سیمکشی توان ورودی را با ظرفیت حداکثر جریان خروجی 25 A ایمن کند.
راهنمای نصب میدانی
- نصب فیزیکی: واحد را با استفاده از تمام سوراخهای اصلی نصب، روی صفحه پشتی کابینت هدف یا محفظه رک استاندارد 19 اینچی محکم کنید. حداقل فاصله 50 mm را در اطراف سطوح دفعکننده گرما حفظ کنید.
- الزامات اتصال زمین: ترمینال زمین حفاظتی اصلی (PE) را مستقیماً با استفاده از نوار مسی با سطح مقطع حداقل 4 mm sq به شینه زمین مرکزی کابینت متصل کنید تا سرکوب بهینه نویز تضمین شود.
- صحت سیمکشی: پیش از وارد کردن سیمهای میدانی به ترمینالهای فشاری، عایق سیم را به طول 7 mm لخت کنید. پیچهای بلوک ترمینال را با گشتاور 0.5-0.6 Nm سفت کنید تا از بروز خطاهای شلشدن حرارتی اتصال در بارهای جریان بالا جلوگیری شود.
- جداسازی ورودی: سیمکشی خط ولتاژ بالای 85-265 VAC را از خطوط سیگنال ولتاژ پایین 24 VDC در داخل ترانکینگهای کابل جداگانه ایزوله کنید تا کوپلینگ خازنی متقابل حذف شود.
