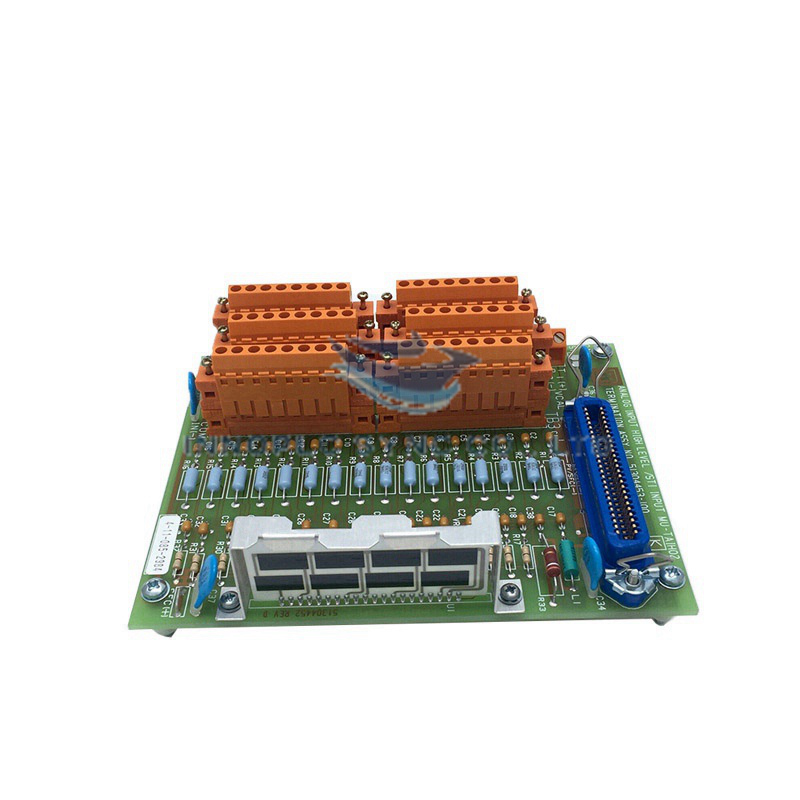

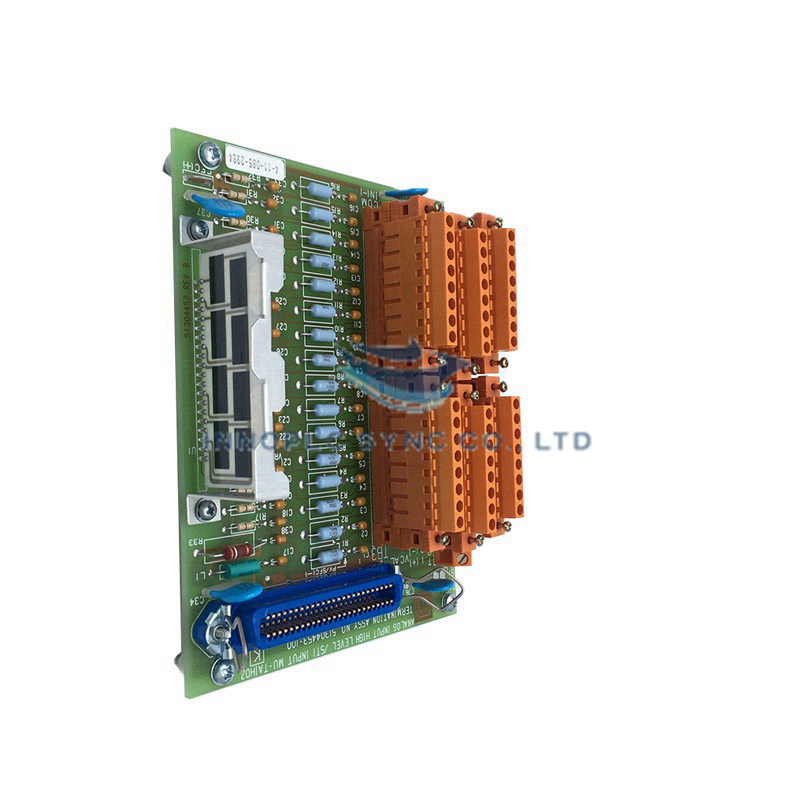

مجموعه ترمینال ورودی آنالوگ Honeywell MU-TAIH02 51304453-100
Honeywell MU-TAIH02 51304453-100 که با نام MU-TAIH02 نیز فهرست شده است، یک مجموعه ترمینال ورودی آنالوگ سطحبالا (FTA) است که بهعنوان یک قطعه سختافزاری اختصاصی برای آمادهسازی سیگنالهای آنالوگ سطحبالا و ترمینیشن ترانسمیترهای میدانی در پلتفرمهای DCS هانیول عمل میکند. این قطعه نقاط اتصال سیمکشی فیزیکی مستقیمی را بین تجهیزات ابزار دقیق میدانی و کنترلرهای پردازش مرکزی فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MU-TAIH02 |
| شماره قطعه | 51304453-100 |
| برند | Honeywell |
| مبدأ | USA |
| نوع | مجموعه ترمینال ورودی آنالوگ سطحبالا (FTA) |
| انواع سیگنال پشتیبانیشده | سیگنالهای آنالوگ سطحبالا |
| سازگاری با سیستم | پلتفرمهای DCS هانیول |
| نوع نصب | نصب روی پنل / ریل DIN |
| گزینههای ترمینال | ترمینالهای پیچی و فشاری |
| کد HS | 8537101190 |
| ابعاد | 36.5 سانتیمتر x 36.5 سانتیمتر x 2 سانتیمتر |
| وزن | ~0.53 کیلوگرم |
| دمای کاری | -40 درجه سانتیگراد تا 70 درجه سانتیگراد |
| مصرف برق | مجموعه ترمینیشن غیرفعال میدانی |
پروتکل لوپ 4-20 mA HART و ایزولاسیون کانالبهکانال
رابط FTA مدل MU-TAIH02 که برای هدایت سیگنالهای میدانی به کارتهای ورودی آنالوگ سطحبالا طراحی شده است، مسیرهای آمادهسازی غیرفعال سیگنال را با تجهیزات مبتنی بر پروتکل استاندارد لوپ 4-20 mA HART یکپارچه میکند. مسیرهای فیزیکی روی برد، ایزولاسیون کانالبهکانال را فراهم میکنند و از انتشار نویز حالت مشترک و تغییرات پتانسیل زمین که میتوانند بر مدار تبدیل ورودی کنترلر اثر بگذارند، جلوگیری میکنند. این چیدمان، صحت سیگنال آنالوگ با دقت بالا را بین ترمینالهای سیمکشی ترانسمیتر و باسهای I/O سیستم کنترل تضمین میکند.
پرسشهای متداول
س: چه گزینههایی برای اتصال سیم ترمینیشن روی مجموعه ترمینال MU-TAIH02 پشتیبانی میشود؟
پ: این واحد دارای بلوکهای ترمینال قابل پیکربندی در محل است که از روشهای ترمینیشن سیم بهصورت پیچی و فشاری پشتیبانی میکنند.
س: MU-TAIH02 چگونه بهصورت فیزیکی داخل کابینت کنترل نصب میشود؟
پ: این برد از نصب استاندارد روی پنل یا پیکربندی نصب روی ریل DIN پشتیبانی میکند.
راهنمای نصب میدانی
- روش نصب: فریم 36.5 سانتیمتر x 36.5 سانتیمتر را بهطور محکم به صفحه پشتی کابینت یا سیستم ریل DIN متصل کنید. پیش از اتصال سیمکشی میدانی، از استحکام سازه اطمینان حاصل کنید.
- ارتکردن شیلد: شیلد کابلهای تجهیزات ابزار دقیق میدانی را مستقیماً به شینه ارت کابینت که برای این منظور تعیین شده است متصل کنید تا از کوپلشدن نویز میان کانالهای ورودی سطحبالا جلوگیری شود.
- روش سیمکشی: پیش از اتصال هادیها به ترمینالهای پیچی یا فشاری، عایق سیمکشی میدانی را به اندازه 7 میلیمتر لخت کنید. در مسیرهای سیمکشی داخل کابینت، بین خطوط سیگنال آنالوگ سطحبالا و کابلهای برق AC جداسازی فیزیکی برقرار کنید.
- ملاحظات محیطی: اطمینان حاصل کنید که دمای محیط داخل محفظه در محدوده مشخصات هدف اتاق کنترل باقی بماند تا از تنش حرارتی بر پوششهای کانفورمال جلوگیری شود.
