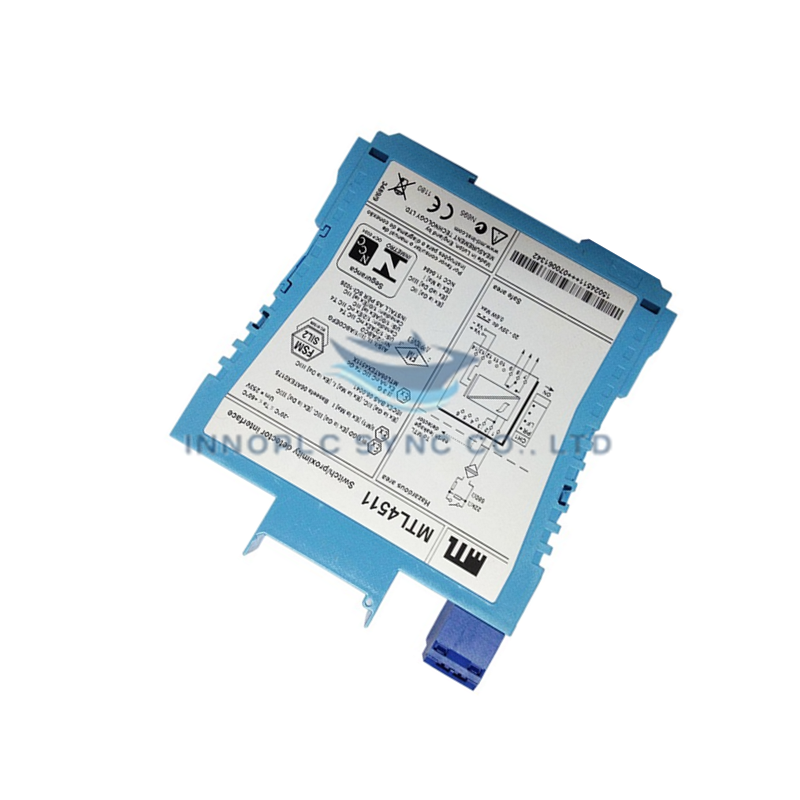

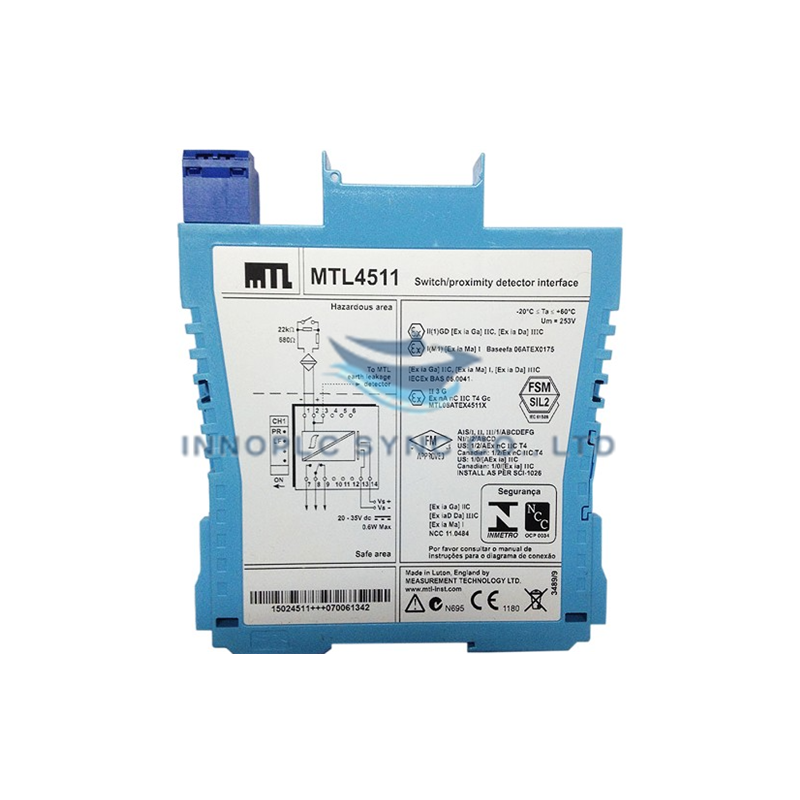

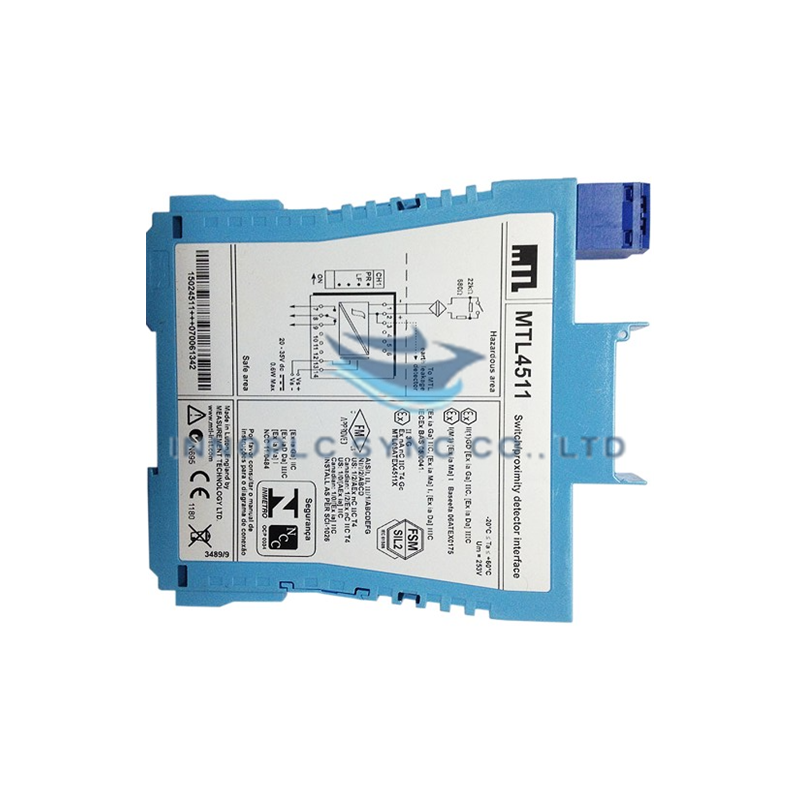

رابط آشکارساز سوئیچ/مجاورت Honeywell MTL4511
این تجهیز که برای ایزولاسیون ایمنی ذاتی و پایش وضعیت دیجیتال در شبکههای اتوماسیون فرایندی پیکربندی شده است، Honeywell MTL4511 (MTL4511 رابط کلید/آشکارساز مجاورتی) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این تجهیز ورودیهای سیگنال حسگرهای مجاورتی یا کلیدهای ناحیه خطرناک را مستقیماً در یک کانال خروجی واحد پردازش میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MTL4511 |
| برند | Honeywell / MTL Instruments |
| مبدأ | UK |
| نوع محصول | رابط کلید/آشکارساز مجاورتی (۱ کاناله) |
| کانالهای خروجی | یک |
| زمان پاسخ | حداکثر ۱۰ ms |
| ظرفیت کنتاکت (ناحیه ایمن) | ۱۰ W، ۰٫۵ A، ۳۵ VDC |
| ظرفیت کنتاکت (Zone 2) | ۱۰ W، ۰٫۵ A، ۳۵ VDC |
| ولتاژ اعمالشده به حسگر | ۷ تا ۹ VDC از ۱ kOhm با تلرانس +/-۱۰٪ |
| ورودیهای ناحیه خطرناک | مطابق با BS EN60947-5-6:2001 (NAMUR) |
| محل نصب کلید | ناحیه خطرناک Zone 0، IIC، T6، Div. 1، Group A |
| محل نصب آشکارساز مجاورتی | ناحیه خطرناک Zone 0، IIC، T4-6، Div. 1، Group A |
| هیسترزیس | ۲۰۰ uA (۶۵۰ Ohm) اسمی |
| تشخیص خطای خط | یکپارچه |
| وزن حمل | ۱٫۰۰ kg |
| دمای کاری | از -۲۰ deg C تا ۶۰ deg C |
| مصرف توان | تغذیهشده از بکپلین/باس ریل DIN |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
Honeywell MTL4511 که برای کار در کنار تجهیزات دارای پروتکل حلقه 4-20 mA HART طراحی شده است، ایزولاسیون کانالبهکانال را برای جلوگیری از ایجاد حلقههای اتصال زمین الکتریکی بین حسگرهای میدانی و واحدهای منطقی اتاق کنترل فراهم میکند. این ماژول با تأمین ۷ تا ۹ VDC از طریق ماتریس مقاومت داخلی ۱ kOhm، حسگرهای مجاورتی NAMUR ناحیه خطرناک را راهاندازی میکند. ایزولاسیون گالوانیکی بالا، اضافهولتاژهای گذرا را جدا میکند و تضمین میکند آستانههای سیگنال ورودی (> 2.1 mA برای خروجی بسته و < 1.2 mA برای خروجی باز) بدون تضعیف کانالهای داده سیستم کنترل، سوئیچینگ مطمئن وضعیت دیجیتال را فعال کنند.
پرسشهای متداول
پرسش: آستانههای جریان سوئیچینگ ورودی برای تغییر وضعیت خروجی در MTL4511 کداماند؟
پاسخ: خروجیها زمانی بسته میشوند که جریان ورودی از 2.1 mA (< 2 kOhm) بیشتر شود و زمانی باز میشوند که جریان ورودی به کمتر از 1.2 mA (> 10 kOhm) کاهش یابد.
پرسش: چه محدودیتهایی برای ظرفیت کنتاکت در عملکرد ناحیه ایمن و Zone 2 اعمال میشود؟
پاسخ: مدارهای سوئیچینگ کنتاکت در هر دو ناحیه ایمن و Zone 2 دارای حداکثر ظرفیت ۱۰ W، ۰٫۵ A در ۳۵ VDC هستند.
پرسش: رابط ورودی ناحیه خطرناک از چه استانداردهای حسگری پشتیبانی میکند؟
پاسخ: این ماژول ورودیهای ناحیه خطرناک مطابق با استانداردهای BS EN60947-5-6:2001 (NAMUR) برای آشکارسازهای مجاورتی را میپذیرد.
راهنمای نصب میدانی
- نصب روی ریل DIN: واحد را روی ریل DIN استاندارد ۳۵ mm در یک ناحیه ایمن غیرخطرناک یا محفظه صنعتی مورد تأیید Zone 2 نصب کنید.
- جداسازی کابل ایمنی ذاتی: سیمکشی میدانی ایمنی ذاتی (کابلهای آبی) را در کانالهای سیمکشی تابلو، از خطوط توان و سیگنال فاقد ایمنی ذاتی بهصورت فیزیکی جدا نگه دارید.
- رویههای اتصال زمین شیلد: شیلد کابلهای میدانی را در نقطه ورود به تابلو به باسبار زمین حفاظتی اصلی (PE) متصل کنید تا کوپلینگ نویز خازنی به حداقل برسد.
- تأیید خطای خط: تنظیمات تشخیص خطای خط را هنگام راهاندازی سیستم بررسی کنید تا اطمینان حاصل شود رویدادهای مدار باز و اتصال کوتاه میدانی، هشدارهای خطای صحیح را به کنترلر ارسال میکنند.
