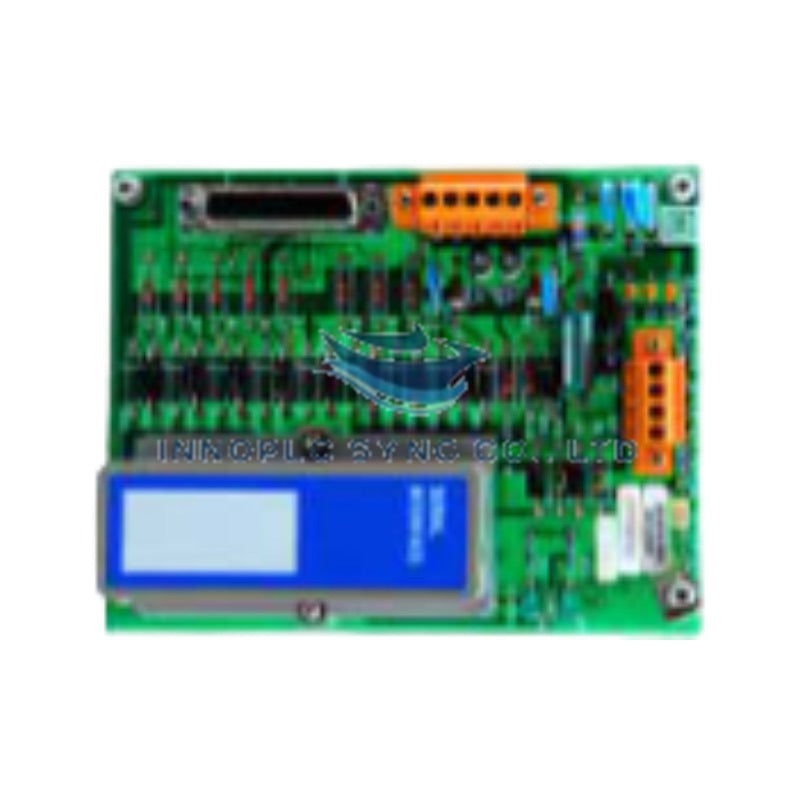

ماژول برد مدار چاپی رابط سریال Honeywell MC-TSIM12
Honeywell MC-TSIM12 که با عنوان ماژول برد مدار چاپی رابط سریال MC-TSIM12 نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای ارتباط پرسرعت با تجهیزات سریال و اجرای پروتکل در شبکههای اتوماسیون فرایند Honeywell TDC3000 و Experion عمل میکند. این برد بهعنوان یک دروازه سریال، تجهیزات هوشمند میدانی، PLCها و زیرسیستمهای شخص ثالث را به بکپلین کنترلر متصل میکند. منطق ارتباطی اختصاصی روی برد، قالببندی پروتکل سریال، بافرسازی سیگنال و مذاکره نرخ بود را مدیریت میکند و همزمان جداسازی گالوانیکی بین خطوط سریال سمت میدان و مدارهای الکترونیکی داخلی سیستم را حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MC-TSIM12 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.00 کیلوگرم (2.20 پوند) |
| ابعاد | کارت PCB استاندارد قابل نصب در رک |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 24 VDC اسمی |
| نوع محصول | ماژولهای PCB رابط سریال |
| عملکرد | دروازه ارتباط سریال / ماژول PCB |
| یکپارچهسازی سیستم | بکپلین DCS مربوط به Honeywell TDC3000 / Experion |
| نوع رابط | رابط گذرگاه سریال پرسرعت |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
ماژول MC-TSIM12 به ایزولاسیون گالوانیکی چندکاناله مجهز است تا از نفوذ جریانهای حلقه زمین و جهشهای گذرا به بکپلین سیستم میزبان جلوگیری کند. این کارت که برای عملکرد قابلاعتماد در محیطهای DCS توزیعشده طراحی شده است، گذرگاههای ارتباط سریال را از تداخل الکتریکی سمت میدان ایزوله میکند. فرستندهگیرندههای تفاضلی یکپارچه، اختلاف ولتاژهای مد مشترک را که اغلب در مسیرهای طولانی سیمکشی میدان ایجاد میشوند، جذب میکنند و در نتیجه یکپارچگی مداوم سیگنال و تأخیرهای ارتباطی قابل پیشبینی را بین زیرسیستمهای میدانی متصل و کنترلر میزبان تضمین میکنند.
پرسشهای متداول
پرسش: ایزولاسیون کانال در خطوط سریال چگونه از اجزای سیستم میزبان محافظت میکند؟
پاسخ: موانع ایزولاسیون گالوانیکی، مدار رابط سریال سمت میدان را از منطق داخلی بکپلین جدا میکنند و مانع میشوند گذراهای ولتاژ بالا یا اختلاف پتانسیل زمین باعث خرابی سختافزار در رک میزبان شوند.
پرسش: آیا تعویض گرم برای ماژول PCB مدل MC-TSIM12 هنگام کار پشتیبانی میشود؟
پاسخ: خارج کردن یا تعویض ماژول باید مطابق دستورالعملهای Honeywell برای نصب کارت در رک انجام شود. توصیه میشود پیش از خارج کردن کارت، کانالهای فعال ارتباط سریال غیرفعال شوند تا از خراب شدن فریمها یا بروز خطاهای پیشبینینشده گذرگاه جلوگیری شود.
پرسش: برای برقراری ارتباط سریال قابلاعتماد، چه نکاتی درباره کابل باید رعایت شود؟
پاسخ: باید از کابلهای زوج بههمتابیده با ظرفیت خازنی کم و دارای شیلد مجزا استفاده شود. سیم تخلیه باید در یک نقطه پایانی به شینه ارت فنی تابلو متصل شود تا مسیرهای داده از نویز الکترومغناطیسی فرکانس بالا محافظت شوند.
دستورالعملهای نصب در میدان
- پیش از قرار دادن ماژول MC-TSIM12 در رک، لبه کانکتور بکپلین برد PCB را از نظر تمیزی سطوح تماس بررسی کنید.
- ماژول را با راهنماهای کارت در شکاف شاسی هدف همراستا کنید و آن را محکم به داخل بلغزانید تا ضامنهای کانکتور پشتی در محل گیرنده مادربرد قرار بگیرند.
- بستهای نگهدارنده کارت در پنل جلویی را محکم کنید تا اتصال زمین فریم و پایداری مکانیکی در برابر ارتعاش حفظ شود.
- خطوط ارتباط سریال میدان را با استفاده از کابلهای زوج بههمتابیده شیلددار سیمکشی کنید و شیلد کابلها را به شینه ارت فنی تکنقطهای داخل محفظه متصل کنید.
- پیش از راهاندازی پروتکلهای ارتباط سریال از طریق نرمافزار سیستم کنترل، تلرانس ریل تغذیه (24 VDC) و پیوستگی اتصال زمین را بررسی کنید.
