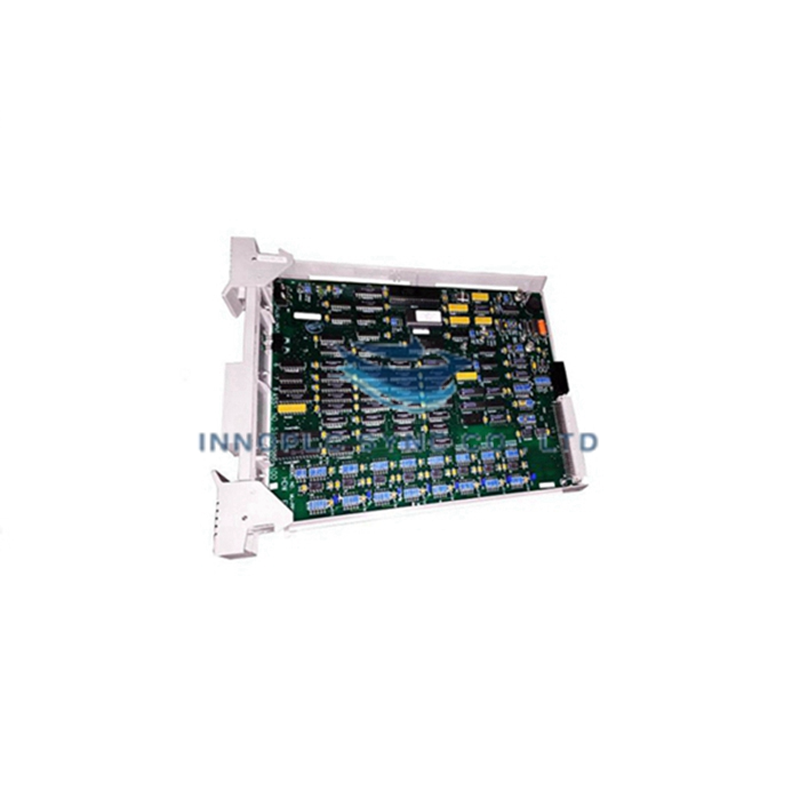

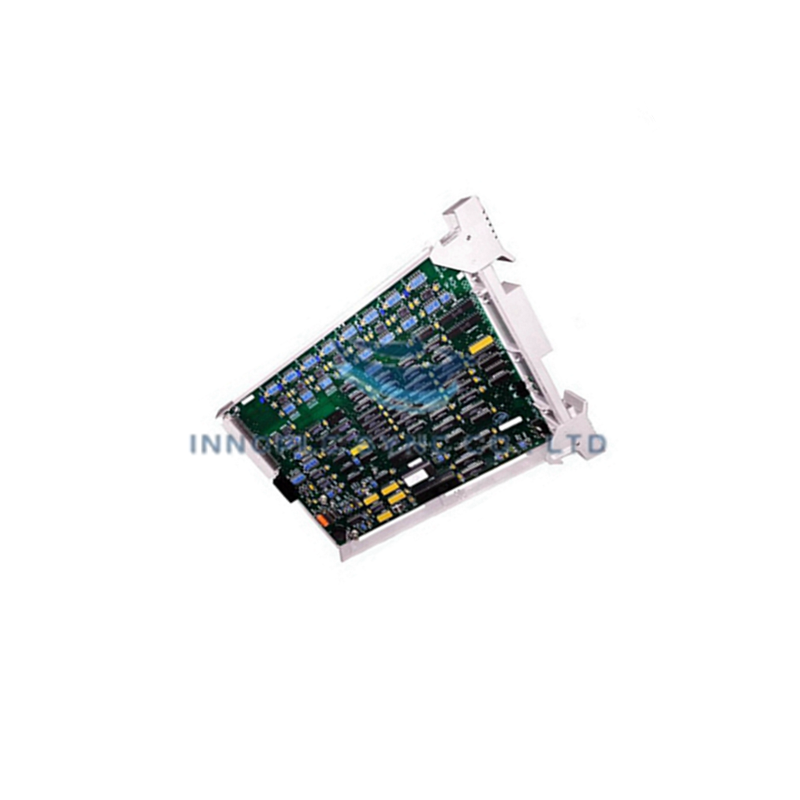

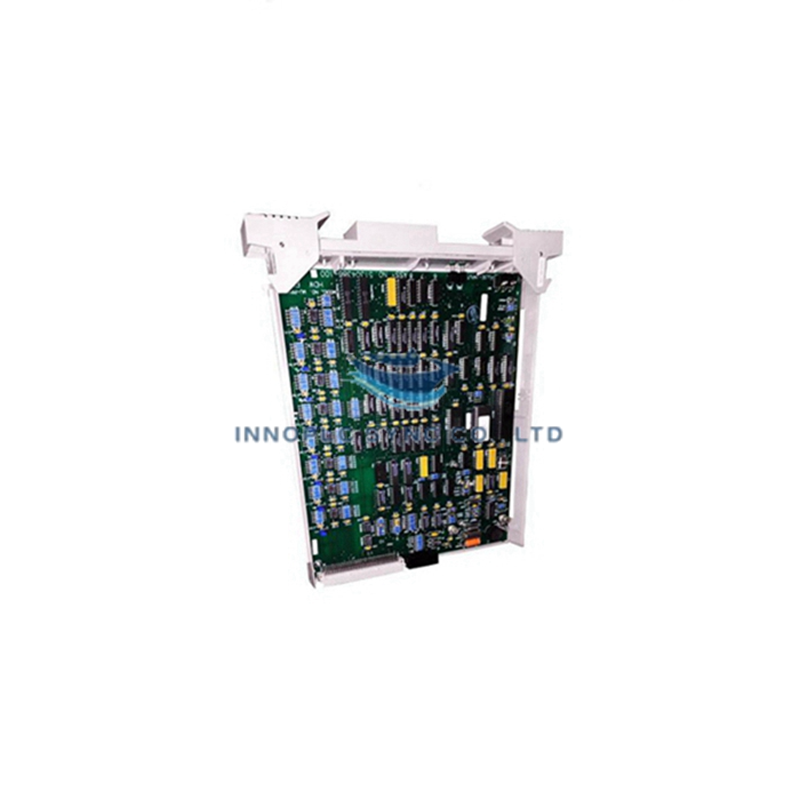

پردازنده رابط سریال Honeywell MC-PSIM11 51304362-350
Honeywell MC-PSIM11 51304362-350 که با نام MC-PSIM11، پردازنده رابط سریال نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای ترجمه پروتکلهای سریال و یکپارچهسازی تجهیزات میدانی در پلتفرمهای سیستم کنترل فرایند Honeywell عمل میکند. این قطعه ارتباط داده ناهمزمان را میان 16 پورت سریال مستقل هماهنگ کرده و ابزار دقیق پیرامونی، ترانسمیترهای هوشمند و زیرسیستمها را مستقیماً به شبکه کنترلر فرایند متصل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MC-PSIM11 51304362-350 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا |
| وزن | 4.54 کیلوگرم (10 پوند) |
| ابعاد | 48.26 سانتیمتر x 8.89 سانتیمتر x 20.32 سانتیمتر (19 اینچ x 3.5 اینچ x 8 اینچ) |
| دمای کاری | 40- تا 85 درجه سانتیگراد |
| مصرف برق | بار استاندارد بکپلین سیستم کنترل فرایند |
| تعداد پورت | 16 پورت |
| پروتکلهای سریال | RS-232، RS-422، RS-485 |
| نرخ بود | حداکثر 115.2 کیلوبیتبرثانیه |
| پیکربندی داده | بیتهای داده: 7/8؛ بیتهای توقف: 1/2؛ توازن: بدون توازن، زوج، فرد |
| رطوبت | 5٪ تا 95٪ رطوبت نسبی (بدون میعان) |
پروتکل حلقه HART با جریان 4-20 میلیآمپر و ایزولاسیون کانالبهکانال
MC-PSIM11 51304362-350 در سراسر هر 16 پورت سریال، موانع ایزولاسیون نوری و گالوانیکی ایجاد میکند تا از انتشار نویز جلوگیری کرده و اختلاف پتانسیل زمین را حذف کند. ایزولاسیون هر پورت، خطوط سریال را از حلقههای زمین و اضافهولتاژهای ولتاژبالای میدانی جدا میکند و نرخهای بود تا 115.2 کیلوبیتبرثانیه را در خطوط انتقال طولانی حفظ میکند. این لایه فیزیکی ایزوله از تداخل متقابل و گذراهای مد مشترک جلوگیری میکند تا حلقههای اندازهگیری آنالوگ مجاور 4-20 میلیآمپر HART و کانالهای متراکم بکپلین DCS دچار اختلال نشوند.
پرسشهای متداول
س: کدام استانداردهای سریال ناهمزمان را میتوان روی پورتهای MC-PSIM11 51304362-350 پیکربندی کرد؟
پ: هر یک از 16 پورت ارتباطی را میتوان بهصورت مستقل برای اتصال از طریق استانداردهای فیزیکی RS-232، RS-422 یا RS-485، با سرعت انتقال حداکثر 115.2 کیلوبیتبرثانیه، پیکربندی کرد.
س: معماری ایزولاسیون کانالبهکانال چگونه از کنترلرهای متصل سیستم محافظت میکند؟
پ: مدارهای ایزوله پورت مانع انتقال حلقههای زمین سمت میدان، تخلیههای ESD و تغییرات ولتاژ تفاضلی به بکپلین پردازنده اصلی یا اختلال در کانالهای سریال مجاور میشوند.
راهنمای نصب در محل
- واحد رک 19 اینچی را در چارچوب یک محفظه استاندارد نصب کنید و همه پیچهای شاسی را برای اطمینان از پایداری مکانیکی محکم کنید.
- یک تسمه اتصال زمین با امپدانس پایین را مستقیماً از پیچ اتصال زمین شاسی به شینه ارت حفاظتی کابینت اصلی وصل کنید.
- کابلهای سریال میدانی را به کانکتورهای پورت تعیینشده متصل کنید و برای حفظ یکپارچگی سیگنال، آنها را از خطوط برق AC ولتاژبالا و کابلکشی درایو موتور جدا نگه دارید.
