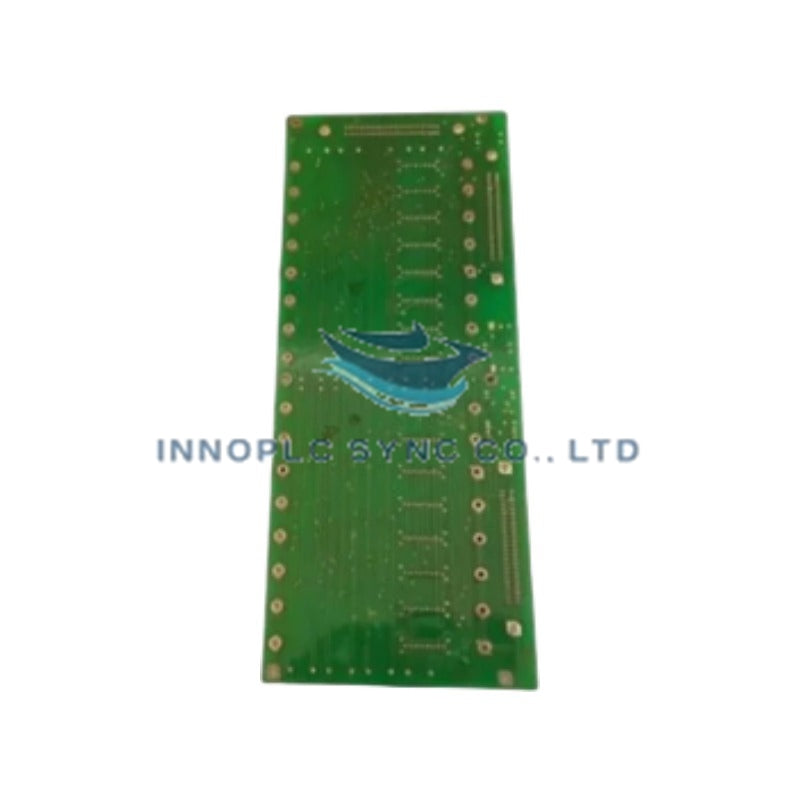

مجموعه پایانه میدانی Honeywell MC-GAIH84
این مجموعه که برای مسیریابی سیگنال با قابلیت اطمینان بالا در شبکه‌های کنترل توزیع‌شده پیکربندی شده است، Honeywell MC-GAIH84 (مجموعه پایانه‌گذاری میدانی MC-GAIH84)، اجرای فیزیکی/الکتریکی مستقیم را برای پایانه‌گذاری میدانی آنالوگ چندکاناله فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MC-GAIH84 |
| برند | Honeywell |
| مبدأ | ایالات متحده |
| وزن | رده وزن استاندارد صنعتی |
| ابعاد | ابعاد استاندارد قابل نصب در کابینت |
| دمای کاری | مشخصات دمایی استاندارد صنعتی |
| مصرف توان | معماری پایانه‌گذاری غیرفعال |
| سازگاری سیگنال | سیگنال‌های آنالوگ 4-20 mA |
| نوع اتصال | رابط پایانه‌ای پرسی |
| یکپارچه‌سازی سیستم | سیستم‌های ورودی آنالوگ سطح بالا (HLAI) |
ایزولاسیون کانال‌به‌کانال و یکپارچگی حلقه
این مجموعه در تمام مسیرهای پایانه‌ای، ایزولاسیون دقیق کانال‌ها را اعمال می‌کند تا حلقه‌های زمین مد مشترک و تداخل کِراس‌تاک ناشی از ترانسمیترهای میدانی خارجی حذف شوند. تداوم یکپارچه سیگنال، اتصال زمین و فیلترگذاری را در سطح سخت‌افزار برای پروتکل‌های حلقه 4-20 mA HART حفظ می‌کند. این امر انتقال پایدار سیگنال و یکپارچگی بالای آن را در ریل‌های ولتاژ صنعتی متغیر و محیط‌های پست سوئیچینگ با تداخل الکترومغناطیسی بالا (EMI) تضمین می‌کند.
پرسش‌های متداول
س: آیا MC-GAIH84 برای کارکردن به منبع تغذیه خارجی نیاز دارد؟
پ: خیر. MC-GAIH84 به‌عنوان یک مجموعه پایانه‌گذاری میدانی (FTA) غیرفعال عمل می‌کند که برای هدایت مستقیم سیگنال‌های میدانی به ماژول‌های ورودی سیستم کنترل، بدون مصرف توان فعال داخلی، طراحی شده است.
س: سیم‌های میدانی چگونه به بلوک‌های پایانه متصل می‌شوند؟
پ: هادی‌های میدانی با استفاده از اتصالات پایانه‌ای پرسی پایانه‌گذاری می‌شوند که برای حفظ مهار مکانیکی مطمئن در برابر ارتعاشات مداوم صنعتی طراحی شده‌اند.
س: آیا این مجموعه با سیستم‌های ورودی آنالوگ سطح بالا سازگار است؟
پ: بله، این واحد به‌طور اختصاصی برای اتصال به سیستم‌های ورودی آنالوگ سطح بالا (HLAI) جهت دریافت سیگنال‌های آنالوگ 4-20 mA مهندسی شده است.
دستورالعمل‌های نصب میدانی
- پیش از نصب یا سیم‌کشی مجموعه، اطمینان حاصل کنید که سیستم کنترل و منابع تغذیه حلقه مرتبط کاملاً خاموش و قفل‌گذاری شده‌اند.
- تمام سیم‌های ورودی سیگنال آنالوگ 4-20 mA را با استفاده از رابط‌های پایانه‌ای پرسی تأییدشده پایانه‌گذاری کنید تا مهار مکانیکی مطمئن در برابر ارتعاشات عملیاتی تابلو تضمین شود.
- برای همه کابل‌های سیگنال، روش‌های صحیح شیلدگذاری و اتصال زمین را رعایت کنید و سیم تخلیه شیلد را برای کاهش نویز الکترومغناطیسی القایی به شینه زمین مشخص‌شده کابینت کنترل متصل کنید.
- برای حفظ یکپارچگی سیگنال و جلوگیری از کوپلینگ گذرا، فاصله فیزیکی کافی بین خطوط سیگنال کم‌ولتاژ و خطوط برق پُرو‌لتاژ حفظ کنید.
