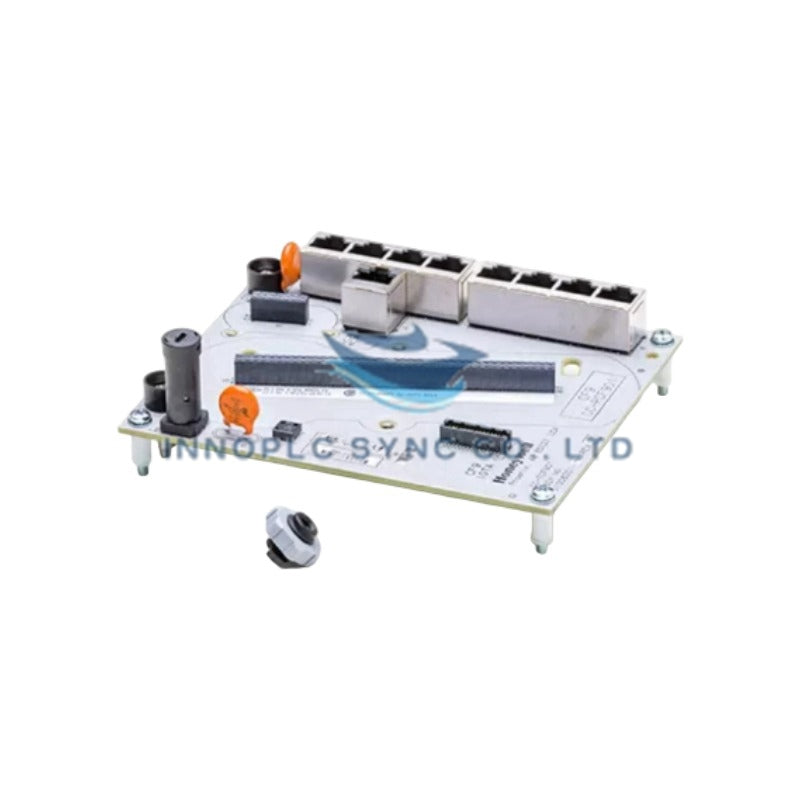

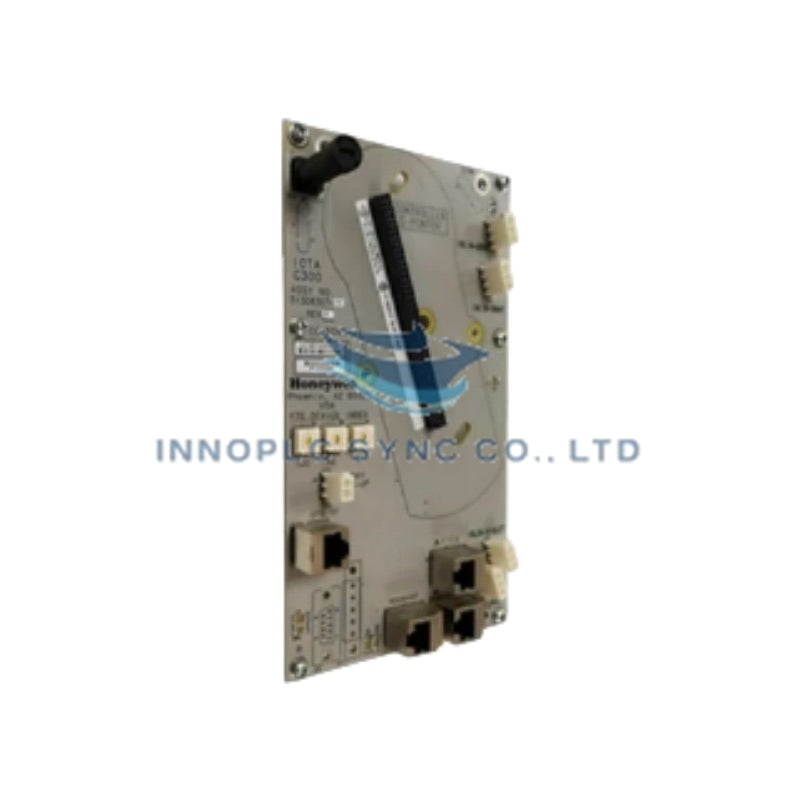

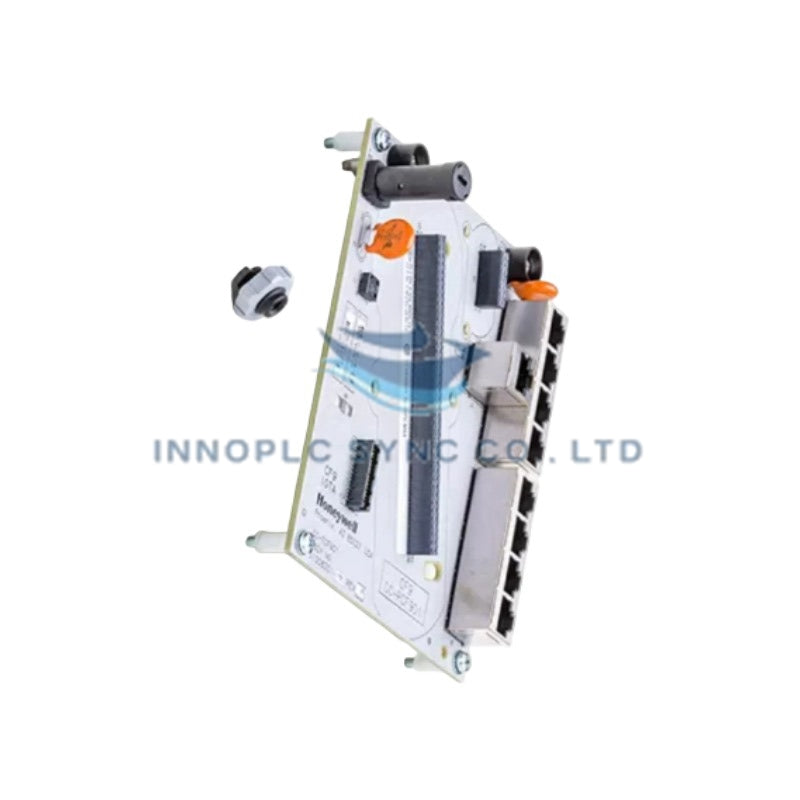

ماژول فایروال کنترلی Honeywell CC-TCF901 51308301-175
ماژول Honeywell CC-TCF901 (ماژول فایروال کنترلی CC-TCF901) که برای ایزولهسازی شبکه با امنیت و سرعت بالا و مسیریابی توان در پلتفرمهای Experion C300 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول سختافزاری ۹ پورتی، سگمنتبندی اختصاصی شبکه در سطح کابینت را برای ترافیک بلادرنگ اترنت تحملپذیر در برابر خطا (FTE) ایجاد میکند و همزمان توان کمکی تنظیمشده ۲۴ VDC را میان اجزای سختافزاری کنترل مجاور توزیع میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CC-TCF901 |
| شماره قطعه | 51308301-175 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.18 kg |
| ابعاد | 145 mm x 121 mm x 53 mm |
| دمای کاری | -20 deg C تا +70 deg C |
| مصرف توان | ولتاژ تغذیه 24 VDC +/-10% |
| رابطهای شبکه | ۹ پورت اترنت RJ-45 (۸ کانال FTE + ۱ uplink نظارتی) |
| توزیع توان | توزیع داخلی باس 24 VDC |
| گزینههای نصب | ریل استاندارد 35 mm DIN یا نصب روی سطح پنل |
ایزولاسیون کانالبهکانال و معماری رابط 4-20 mA HART
معماری رابط شبکه CC-TCF901 در تمامی خطوط فیزیکی اترنت RJ-45 از ایزولاسیون گالوانیکی کانالبهکانال استفاده میکند تا از کاهش کیفیت ارتباطات کنترلی پرسرعت بر اثر نویز حلقه زمین جلوگیری شود. در محفظههای سیستم Experion C300، این ماژول فایروال سیگنالهای حسگر سطح پایین، مانند پروتکلهای حلقه 4-20 mA HART و سگمنتهای Foundation Fieldbus/Profibus PA، را از شبکههای نظارتی پرتراکم جدا میکند. توپولوژی مسیرهای داخلی توان، مسیریابی پایدار باس 24 VDC را به کارتهای کنترل متصل تضمین میکند و حدود حذف ولتاژ مد مشترک را در شرایط سخت EMC صنعتی حفظ میکند.
پرسشهای متداول
پرسش: آیا میتوان ماژول CC-TCF901 را هنگامی که شاسی کنترلر Experion C300 برقدار است، بهصورت hot-swap تعویض کرد؟
پاسخ: بله، hot-swap مجاز است، مشروط بر اینکه نصب کابینت مطابق دستورالعملهای استاندارد Honeywell برای ورود به مدارِ برقدار انجام شود و اطمینان حاصل شود که پینهای باس توان پس از برقراری کامل اتصالات زمین فریم، درگیر میشوند.
پرسش: ۹ پورت اترنت RJ-45 برای ترافیک کنترلی چگونه تقسیمبندی شدهاند؟
پاسخ: پورتهای ۱ تا ۸ به اتصالهای محلی اترنت تحملپذیر در برابر خطا (FTE) برای کنترلرهای داخل کابینت و ماژولهای Series CFIM اختصاص دارند، در حالی که پورت ۹ صرفاً بهعنوان uplink ایزوله به شبکه FTE نظارتی عمل میکند.
دستورالعملهای نصب در محل
- پیش از محکمکردن شاسی ماژول، اطمینان حاصل کنید که ریل 35 mm DIN یا سطح نصب پنل مستقیماً به باس اصلی زمین حفاظتی کابینت متصل و زمین شده باشد.
- برای تسهیل جریان هوای همرفت طبیعی در سراسر محدوده دمای کاری نامی -20 deg C تا +70 deg C، حداقل فاصله عمودی 50 mm را در بالا و پایین محفظه حفظ کنید.
- تمام کابلهای اترنت را با استفاده از کانکتورهای RJ-45 شیلددار (STP CAT5e یا CAT6) Terminate کنید و سیمهای تخلیه شیلد را در یک نقطه ورودی واحد به زمین کابینت متصل کنید تا حلقههای زمین حذف شوند.
- پیش از برقدار کردن کانالهای توزیع توان داخلی ماژول، بررسی کنید که توان ورودی در ترمینالبلوک، در محدوده تلورانس ولتاژ مشخصشده 24 VDC +/-10% باشد.
